iHFタイミングプーリー動力伝達軽量搬送MXL/XL/L/H
今すぐお問い合わせ
iHF タイミングベルトプーリー 高トルク S2M HTD3M P2M
iHF タイミングベルトプーリー 高トルク S2M/S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P2M/P3M/P5M/P8M
製品の特徴:
1. 高トルク容量
最適化された歯形設計により、接触面積が大きくなり噛み合い力が強化され、同じ直径でより高いトルク出力に耐えることができます。
最適化された材料強度と歯形剛性により、高負荷による歯の変形を軽減します。
高負荷のトランスミッション、頻繁な加速と始動、および衝撃の大きい作業環境に適しています。
2. 最適化された歯の構造
歯底フィレット遷移設計により応力集中が軽減され、疲労寿命が向上します。
らせん状の歯または特殊な歯形により、ノイズが効果的に低減され、噛み合いの滑らかさが向上します。
滑らかな歯面によりベルトの摩耗が軽減され、ベルトの寿命が延びます。
HTD曲線歯タイミングプーリー（2mm/3mm/5mm/8mmピッチ）は、中低速の高負荷駆動において高トルク容量を実現します。アップグレードされたSMセレーション曲線シリーズは、高トルク・高速伝達における画期的な互換性を実現し、PM曲線歯シリーズは優れたコーナリング適応性と超静音性を備え、高速精密搬送アプリケーションに最適なソリューションです。
タイミングプーリー S2M
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：4mm | ベルト幅：6mm | ベルト幅：10mm | 滑車 | フランジ | |
| A：5 W：9 L：17 | A：7 W：11 L：19 | A:11 W:15 L:23 | |||
| AW**S2M040 | AW**S2M060 | AW**S2M100 | 6061 | 6061 | 天然アルマイト処理 |
| AB**S2M040 | AB**S2M060 | AB**S2M100 | 黒色アルマイト処理 | ||
| AH**S2M040 | AH**S2M060 | AH**S2M100 | ハードアルマイト処理 | ||
| AN**S2M040 | AN**S2M060 | AN**S2M100 | ニッケルメッキ | ||
| SF**S2M040 | SF**S2M060 | SF**S2M100 | S45C | SPCC | 黒色酸化皮膜 |
| SN**S2M040 | SN**S2M060 | SN**S2M100 | ニッケルメッキ | ||
| SU**S2M040 | SU**S2M060 | SU**S2M100 | SUS303 | - | |
タイミングプーリー S3M
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：6mm | ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | |
| A：7 W：11 L：19 | A：11 W：15 L：23 | A:17 W:21 L:29 | |||
| AW**S3M060 | AW**S3M100 | AW**S3M150 | 6061 | 6061 | 天然アルマイト処理 |
| AB**S3M060 | AB**S3M100 | AB**S3M150 | 黒色アルマイト処理 | ||
| AH**S3M060 | AH**S3M100 | AH**S3M150 | ハードアルマイト処理 | ||
| AN**S3M060 | AN**S3M100 | AN**S3M150 | ニッケルメッキ | ||
| SF**S3M060 | SF**S3M100 | SF**S3M150 | S45C | SPCC | 黒色酸化皮膜 |
| SN**S3M060 | SN**S3M100 | SN**S3M150 | ニッケルメッキ | ||
| SU**S3M060 | SU**S3M100 | SU**S3M150 | SUS303 | - | |

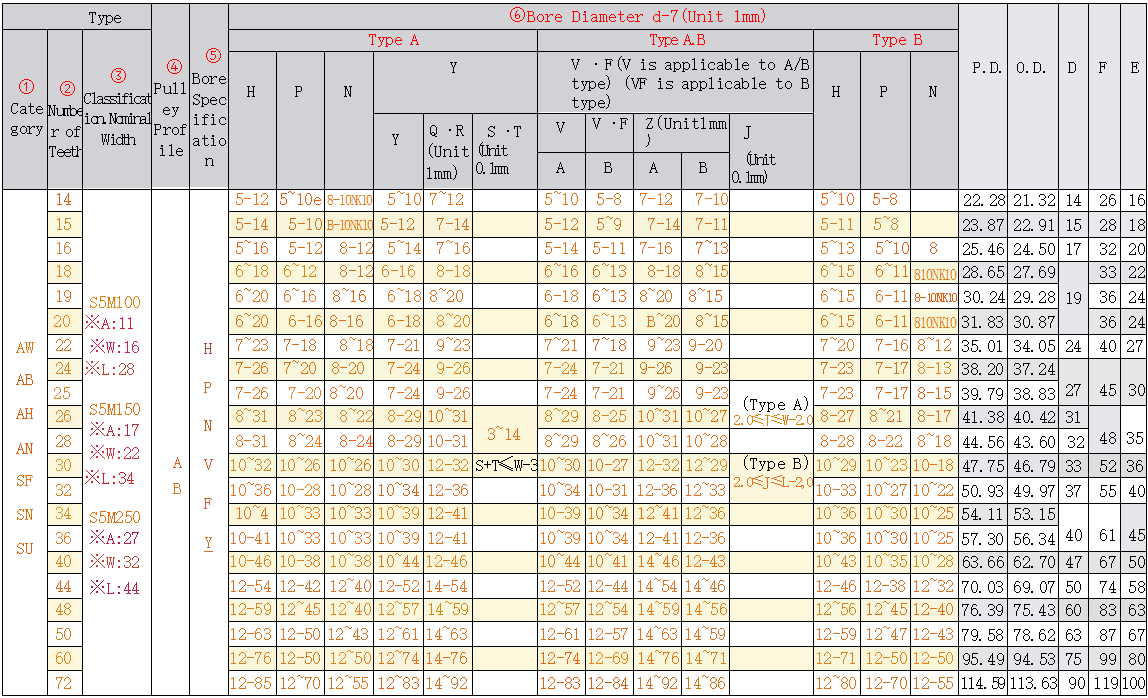

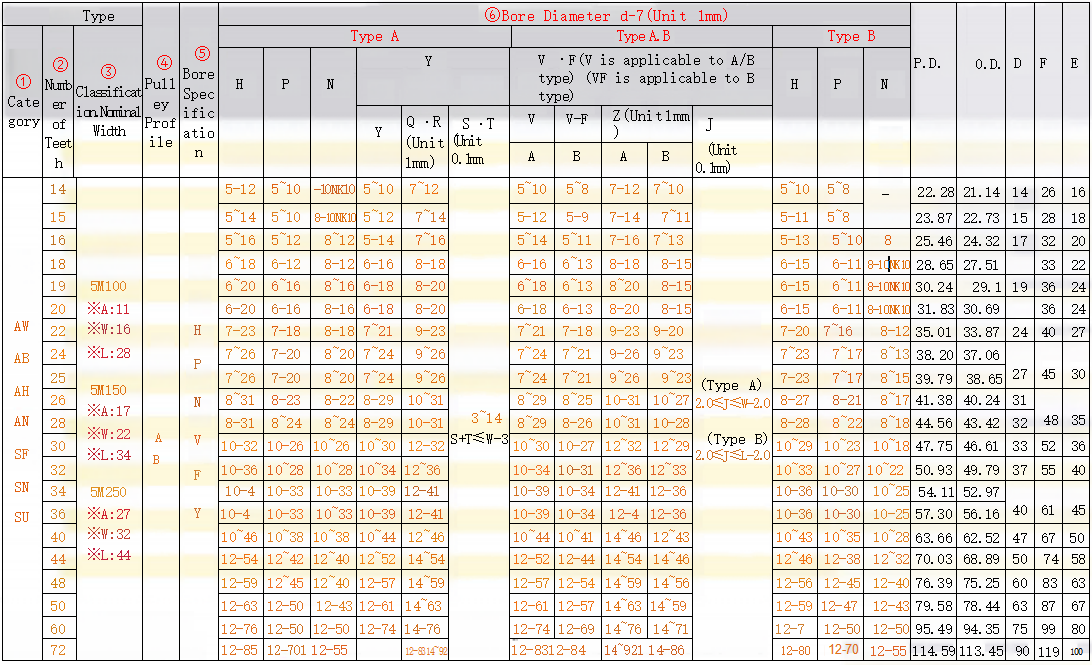

タイミングプーリー S5M
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：10mm | ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | |
| A：11 W：16 L：28 | A：17 W：22 L：34 | A:27 W:32 L:44 | |||
| AW**S5M100 | AW**S5M150 | AW**S5M250 | 6061 | 6061 | 天然アルマイト処理 |
| AB**S5M100 | AB**S5M150 | AB**S5M250 | 黒色アルマイト処理 | ||
| AH**S5M100 | AH**S5M150 | AH**S5M250 | ハードアルマイト処理 | ||
| AN**S5M100 | AN**S5M150 | AN**S5M250 | ニッケルメッキ | ||
| SF**S5M100 | SF**S5M150 | SF**S5M250 | S45C | SPCC | 黒色酸化皮膜 |
| SN**S5M100 | SN**S5M150 | SN**S5M250 | ニッケルメッキ | ||
| SU**S5M100 | SU**S5M150 | - | SUS303 | - | |

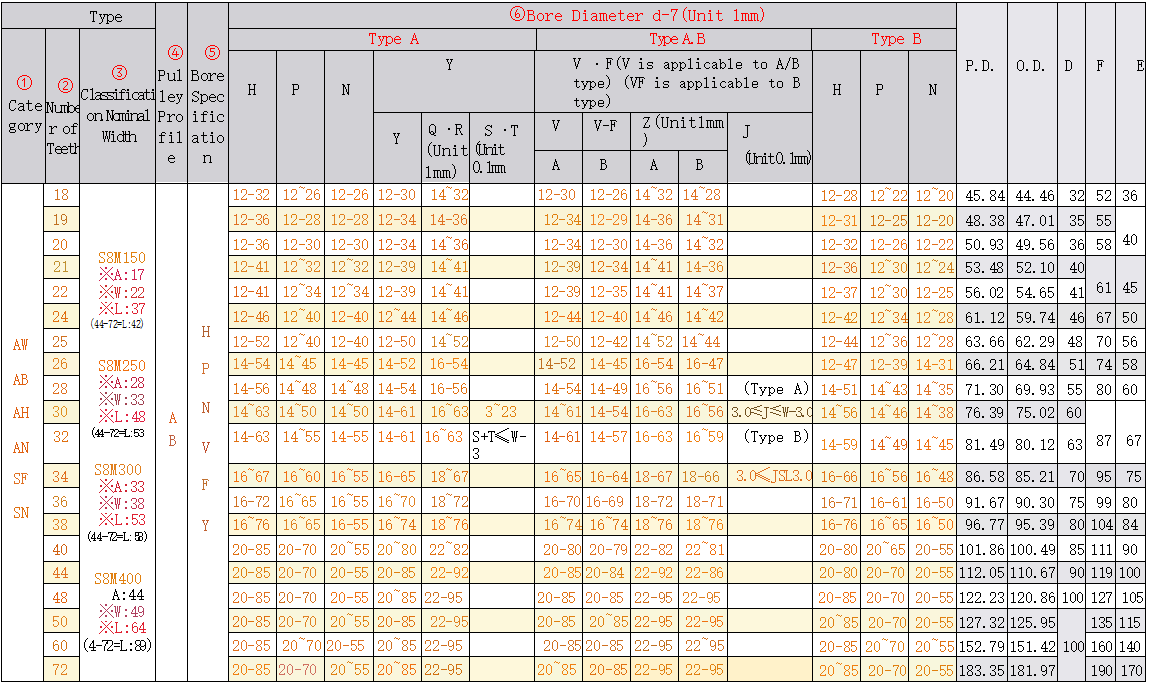

タイミングプーリー S8M
| タイプ | 材料 | 表面処理 | ||||
| ベルト幅：15mm | ベルト幅：25mm | ベルト幅：30mm | ベルト幅：40mm | 滑車 | フランジ | |
| A：17 W：22 L：37(42) | A：28 W：33 L：48(53) | A:33 W: 38 L: 53(58) | A：44 W：49 L：64(69) | |||
| AW**S8M150 | AW**S8M250 | AW**S8M300 | AW**S8M400 | 6061 | 6061 | 天然アルマイト処理 |
| AB**S8M150 | AB**S8M250 | AB**S8M300 | AB**S8M400 | 黒色アルマイト処理 | ||
| AH**S8M150 | AH**S8M250 | AH**S8M300 | AH**S8M400 | ハードアルマイト処理 | ||
| AN**S8M150 | AN**S8M250 | AN**S8M300 | AN**S8M400 | ニッケルメッキ | ||
| SF**S8M150 | SF**S8M250 | SF**S8M300 | SF**S8M400 | S45C | SPCC | 黒色酸化皮膜 |
| SN**S8M150 | SN**S8M250 | SN**S8M300 | SN**S8M400 | ニッケルメッキ | ||
タイミングプーリー HTD3M
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：6mm | ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | |
| A：7 W：11 L：19 | A:11 W:15 L:23 | A:17 W:21 L:29 | |||
| AW--3M060 | AW--3M100 | AW--3M150 | 6061 | 6061 | 天然アルマイト処理 |
| AB--3M060 | AB--3M100 | AB--3M150 | 黒色アルマイト処理 | ||
| AH--3M060 | AH--3M100 | AH--3M150 | ハードアルマイト処理 | ||
| AN--3M060 | AN--3M100 | AN--3M150 | ニッケルメッキ | ||
| SF--3M060 | SF--3M100 | SF--3M150 | S45C | SPCC | 黒色酸化皮膜 |
| SN--3M060 | SN--3M100 | SN--3M150 | ニッケルメッキ | ||
| SU--3M060 | SU-3M100 | SU-3M150 | SUS303 | - | |
タイミングプーリー HTD5M
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：10mm | ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | |
| A：11 W：16 L：28 | A：17 W：22 L：34 | A:27 W:32 L:44 | |||
| AW--5M100 | AW--5M150 | AW--5M250 | 6061 | 6061 | 天然アルマイト処理 |
| AB--5M100 | AB--5M150 | AB--5M250 | 黒色アルマイト処理 | ||
| AH--5M100 | AH--5M150 | AH--5M250 | ハードアルマイト処理 | ||
| AN--5M100 | AN--5M150 | AN--5M250 | ニッケルメッキ | ||
| SF--5M100 | SF--5M150 | SF--5M250 | S45C | SPCC | 黒色酸化皮膜 |
| SN--5M100 | SN--5M150 | SN--5M250 | ニッケルメッキ | ||
| SU-5M100 | SU-5M150 | - | SUS303 | - | |

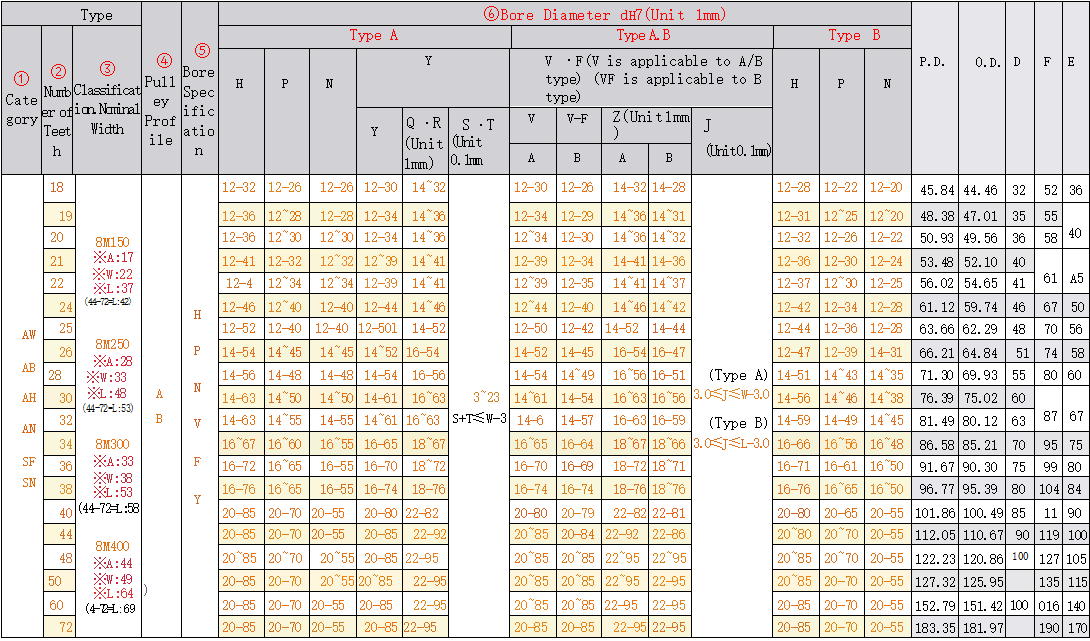

タイミングプーリー HTD8M
| タイプ | 材料 | 表面処理 | ||||
| ベルト幅：15mm | ベルト幅：25mm | ベルト幅：30mm | ベルト幅：40mm | 滑車 | フランジ | |
| A：17 W：22 L：37(42) | A：28 W：33 L：48(53) | A:33 W: 38 L: 53(58) | A：44 W：49 L：64(69) | |||
| AW--8M150 | AW--8M250 | AW--8M300 | AW--8M400 | 6061 | 6061 | 天然アルマイト処理 |
| AB--8M150 | AB--8M250 | AB--8M300 | AB--8M400 | 黒色アルマイト処理 | ||
| AH--8M150 | AH--8M250 | AH--8M300 | AH--8M400 | ハードアルマイト処理 | ||
| AN--8M150 | AN--8M250 | AN--8M300 | AN--8M400 | ニッケルメッキ | ||
| SF--8M150 | SF--8M250 | SF--8M300 | SF--8M400 | S45C | SPCC | 黒色酸化皮膜 |
| SN--8M150 | SN--8M250 | SN--8M300 | SN--8M400 | ニッケルメッキ | ||

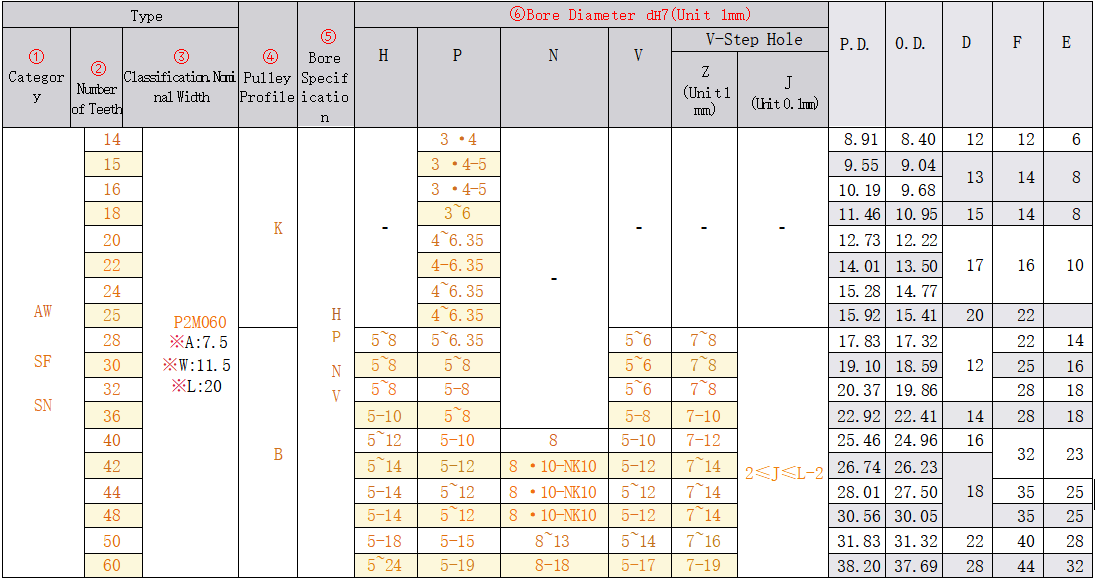

タイミングプーリー P2M
| タイプ | 材料 | 表面処理 | |
| ベルト幅：6mm | 滑車 | フランジ | |
| A：7.5 W：11.5 L：20 | |||
| AW**P2M060 | 6061 | 6061 | 天然アルマイト処理 |
| SF**P2M060 | S45C相当 | SPCC | 黒色酸化皮膜 |
| SN**P2M060 | ニッケルメッキ | ||
タイミングプーリー P3M
| タイプ | 材料 | 表面処理 | ||
| ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | |
| A：12 W：16 L：23（歯数が20未満の場合はA=11） | A：17 W：21 L：29 | |||
| AW**P3M100 | AW**P3M150 | 6061 | 6061 | 天然アルマイト処理 |
| SF**P3M100 | SF**P3M150 | S45C相当 | SPCC | 黒色酸化皮膜 |
| SN**P3M100 | SN**P3M150 | ニッケルメッキ | ||
タイミングプーリー P5M
| タイプ | 材料 | 表面処理 | ||
| ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | |
| A：11.6 W：16 L：28 | A：16.6 W：21 L：33 | |||
| AW**P5M100 | AW**P5M150 | 6061 | 6061 | 天然アルマイト処理 |
| AB**P5M100 | AB**P5M150 | 黒色アルマイト処理 | ||
| AH**P5M100 | AH**P5M150 | ハードアルマイト処理 | ||
| AN**P5M100 | AN**P5M150 | ニッケルメッキ | ||
| SF**P5M100 | SF**P5M150 | S45C相当 | SPCC | 黒色酸化皮膜 |
| SN**P5M100 | SN**P5M150 | ニッケルメッキ | ||
タイミングプーリー P8M
| タイプ | 材料 | 表面処理 | ||
| ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | |
| A：16.8 W：22 L：39（44） | A：27.8 W：33 L：50（55） | |||
| AW**P8M150 | AW**P8M250 | 6061 | 6061 | 天然アルマイト処理 |
| AH**P8M150 | AH**P8M250 | ハードアルマイト処理 | ||
| AN**P8M150 | AN**P8M250 | ニッケルメッキ | ||
| SF**P8M150 | SF**P8M250 | S45C相当 | SPCC | 黒色酸化皮膜 |
| SN**P8M150 | SN**P8M250 | ニッケルメッキ | ||

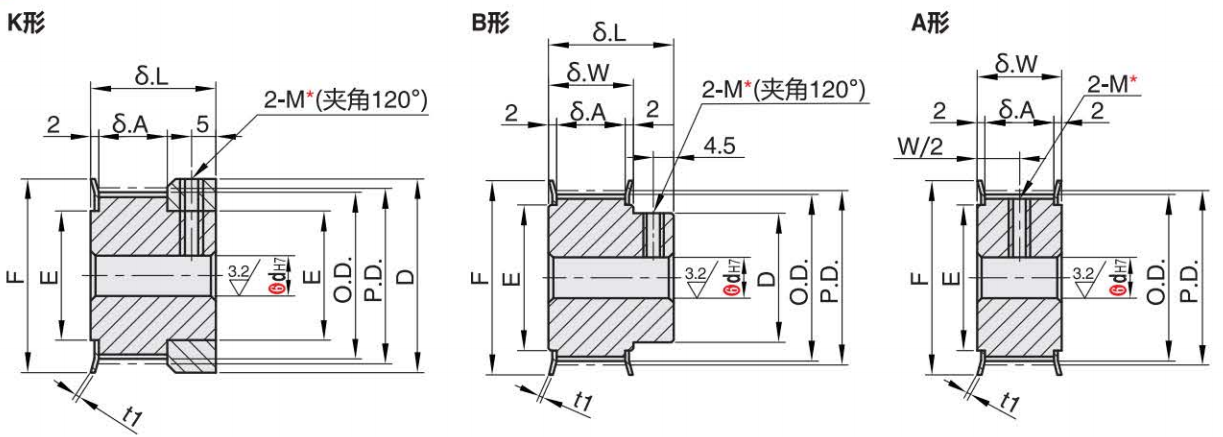

タイミングプーリー S2M
タイミングプーリー S3M
タイミングプーリー S5M
タイミングプーリー S8M
タイミングプーリー HTD3M
タイミングプーリー HTD5M
タイミングプーリー HTD8M
タイミングプーリー P2M
タイミングプーリー P3M
タイミングプーリー P5M
タイミングプーリー P8M

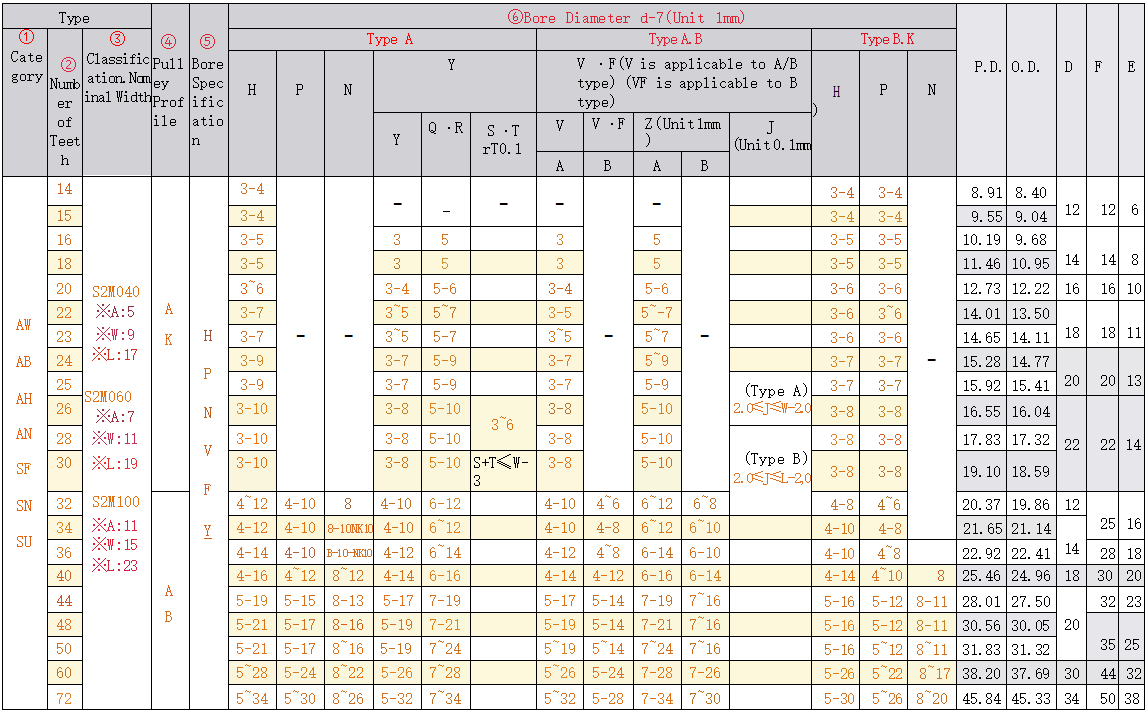

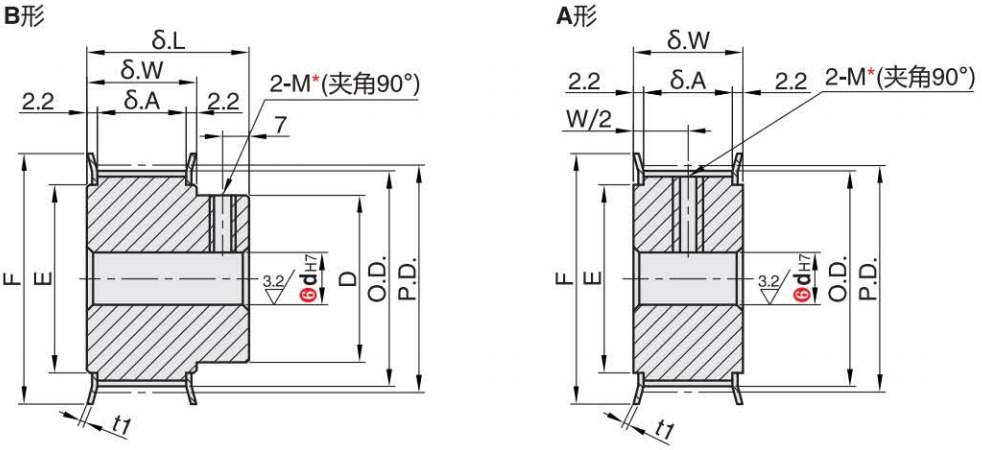

タイミングプーリー S2M

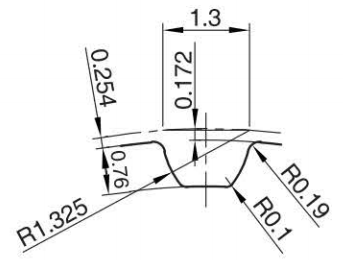

④プーリープロファイル

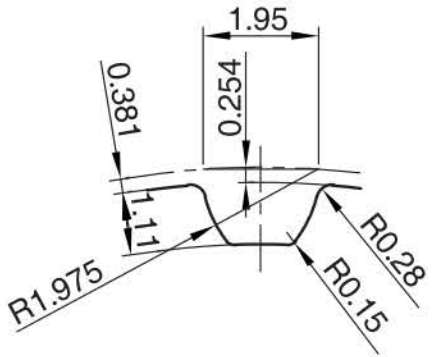

歯溝寸法は歯数によって若干異なります。歯ピッチ（2mm）

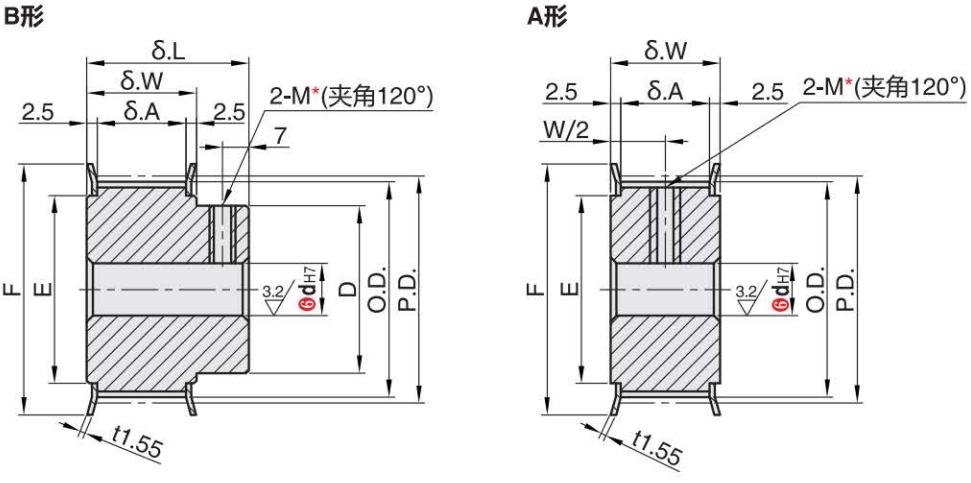

軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* タイプ A のプーリーで軸穴が P または N の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

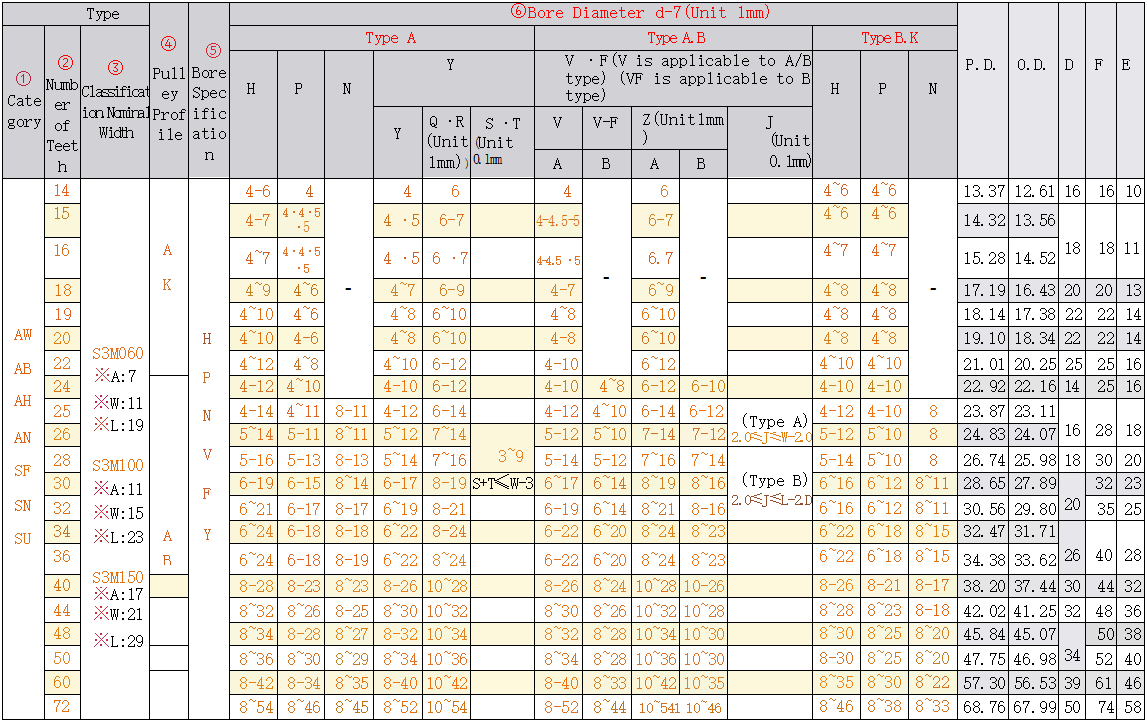

タイミングプーリー S3M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ（3mm）

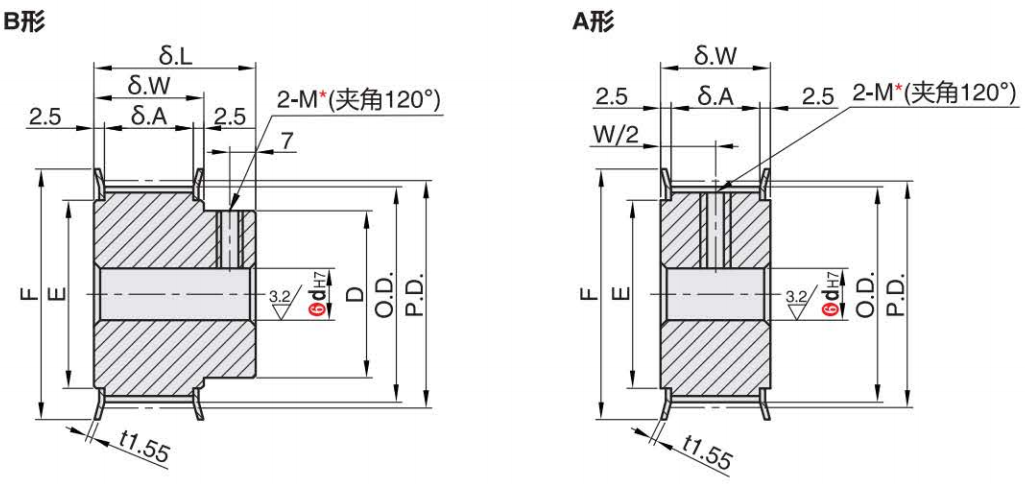

軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

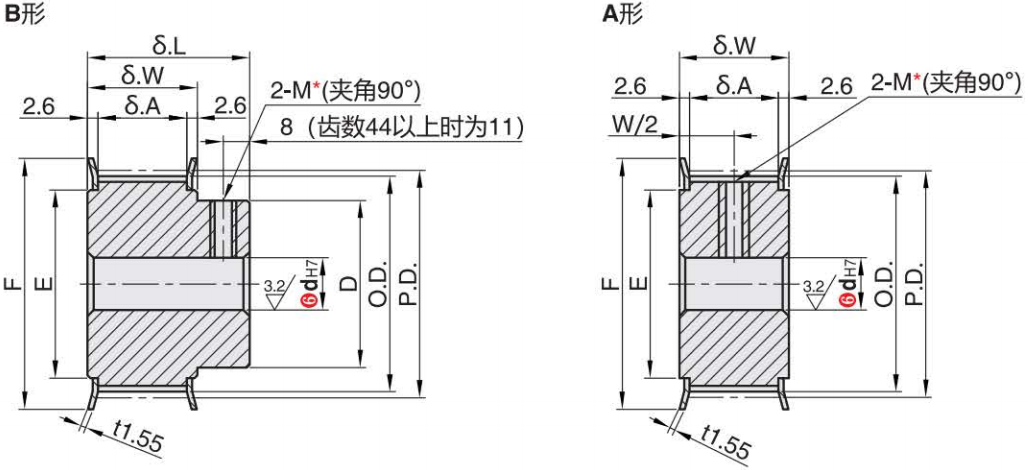

タイミングプーリー S5M

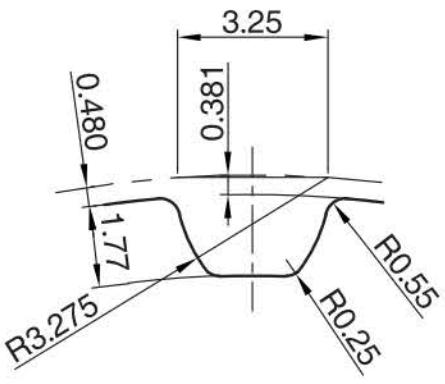

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ（5mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P 穴または N 穴の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。
タイミングプーリー S8M

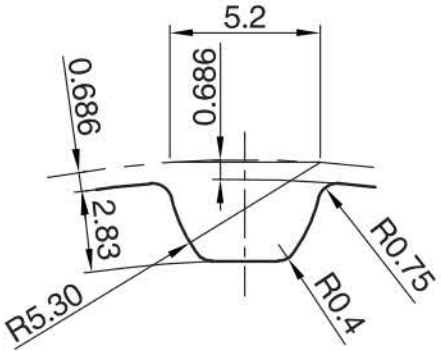

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ（8mm）
72歯の場合、t = 2（旋削フランジ）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴は存在しません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

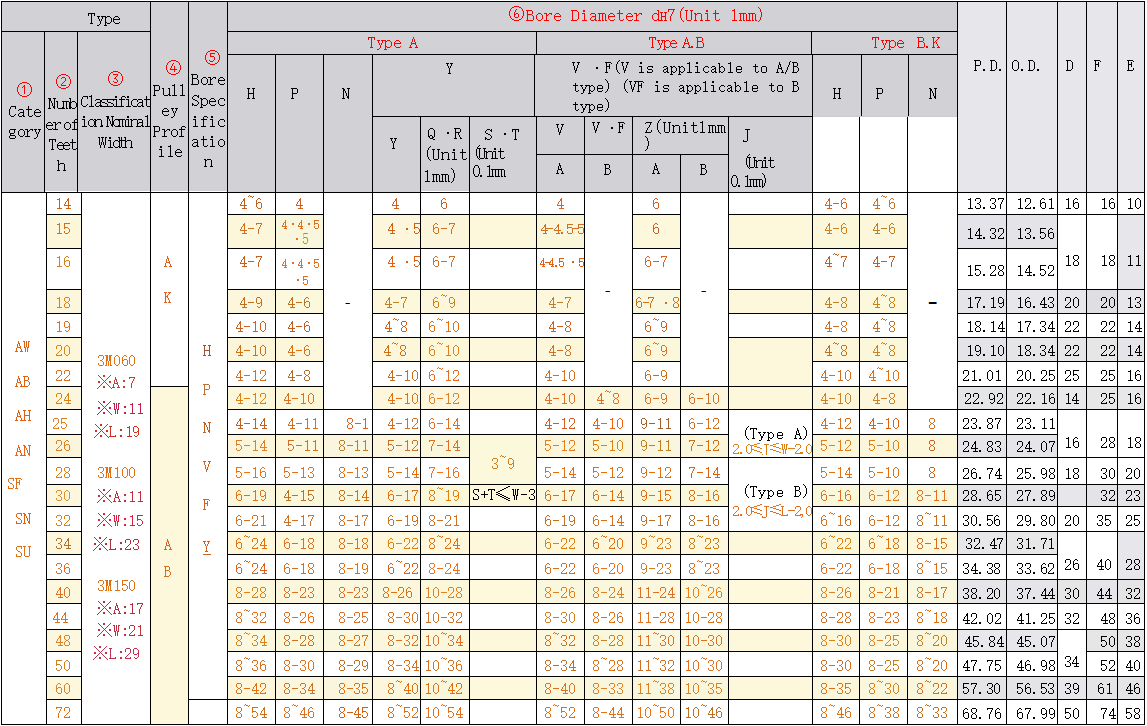

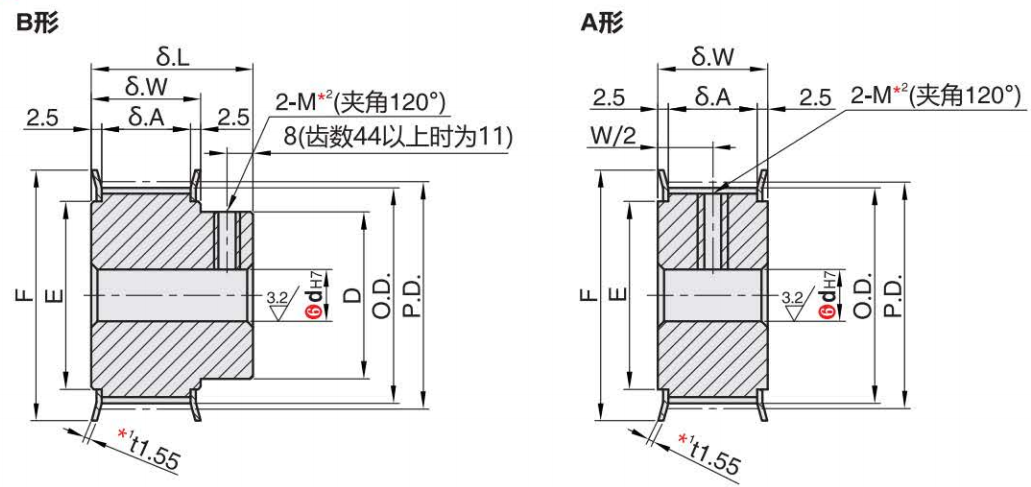

タイミングプーリー HTD3M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ（3mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

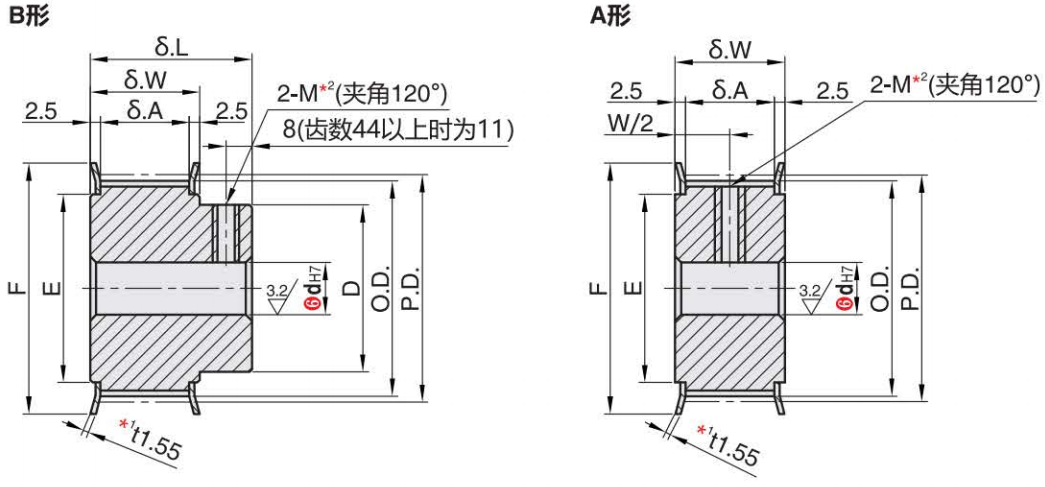

タイミングプーリー HTD5M

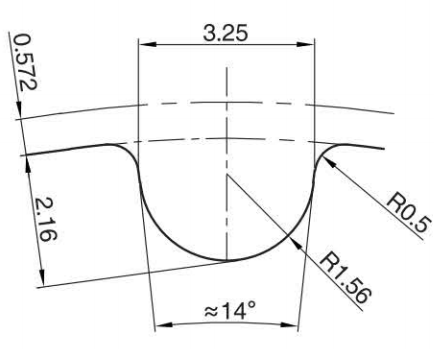

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ（5mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。
タイミングプーリー HTD8M
④プーリープロファイル
歯溝寸法は歯数により若干異なります。

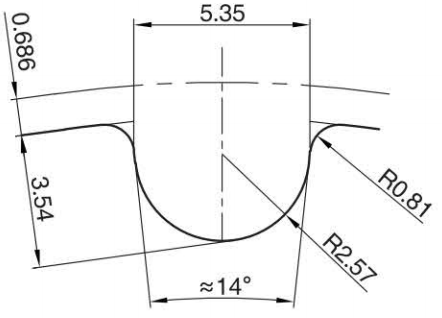

歯ピッチ（8mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* タイプ A のプーリーで軸穴が P または N の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

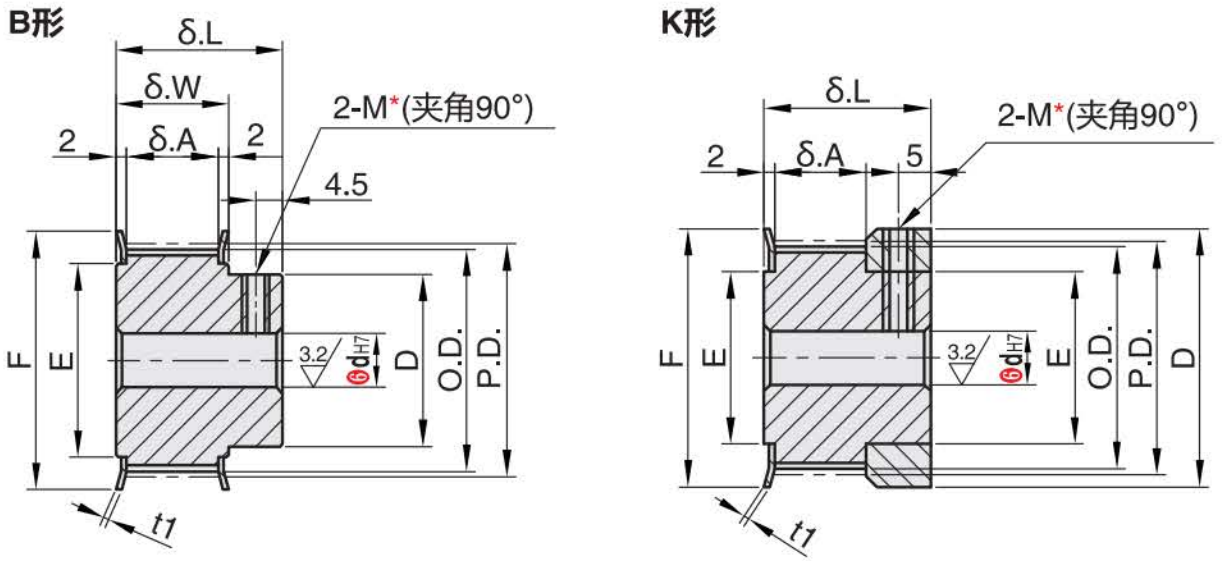

タイミングプーリー P2M

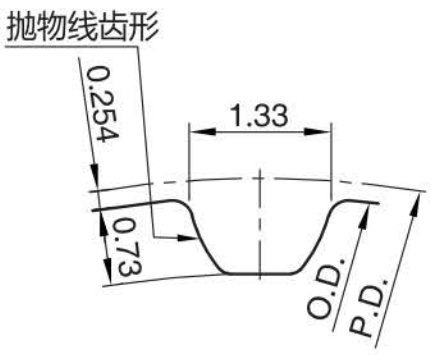

④プーリープロファイル

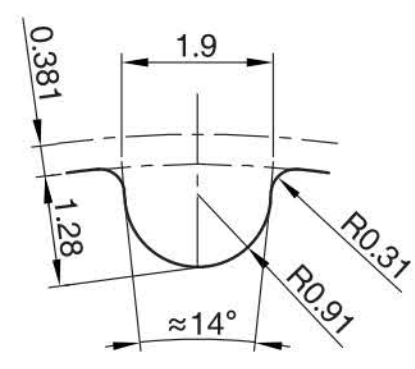

歯溝寸法は歯数により若干（2mm）異なります。

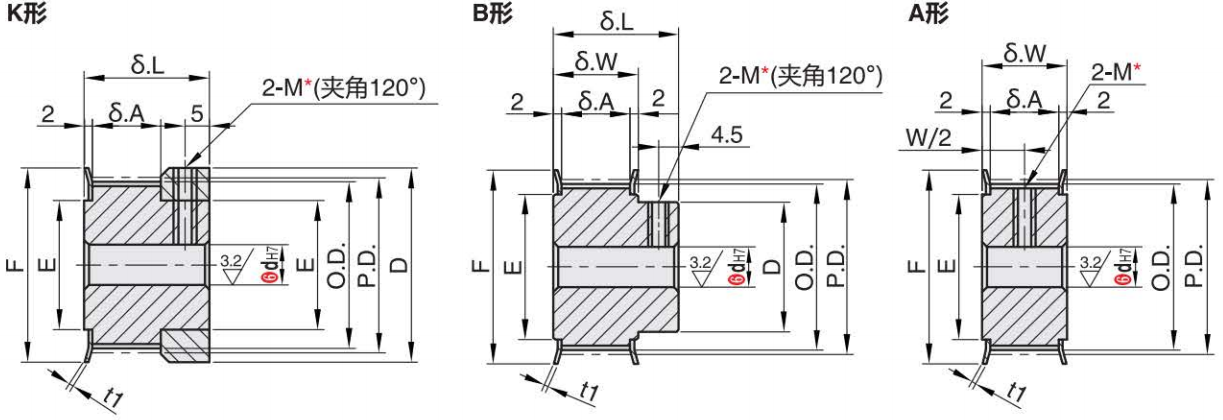

軸穴仕様H（丸穴）およびV（段付き穴）には、ねじ穴はございません。サイズによっては、ねじ穴逃げがある場合があります。
シャフト穴内部は表面処理されていない場合があります。
※Aタイプの軸穴とP/N穴を持つプーリーの場合、2つのネジ穴は歯溝の中心から約120°または90°の位置にあります。

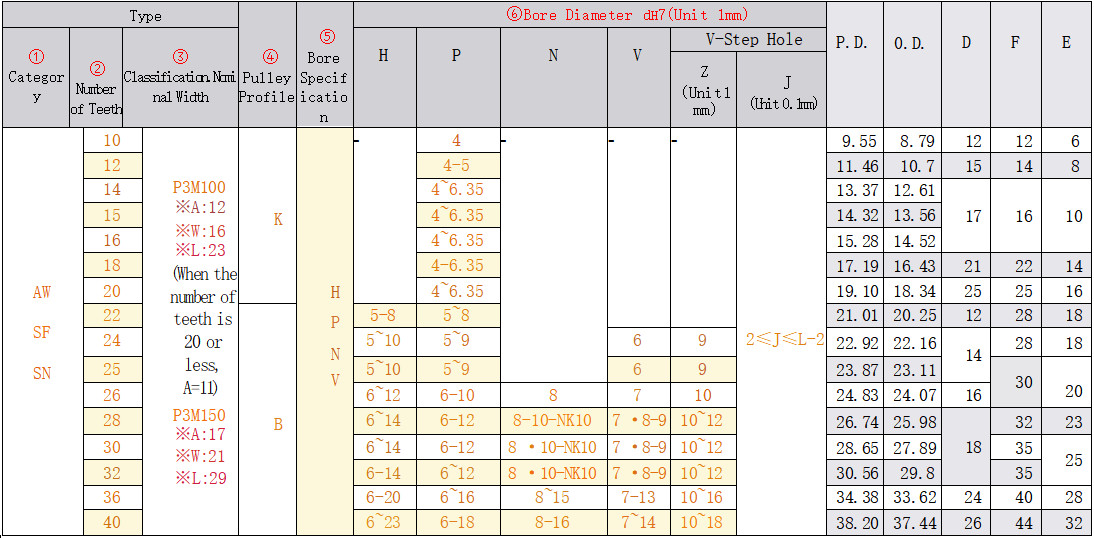

タイミングプーリー P3M
④プーリープロファイル
歯溝寸法は歯数により若干（3mm）異なります。
軸穴仕様H（丸穴）およびV（段付き穴）には、ねじ穴はございません。サイズによっては、ねじ穴逃げがある場合があります。
シャフト穴内部は表面処理されていない場合があります。
※Aタイプの軸穴とP/N穴を持つプーリーの場合、2つのねじ穴は歯溝の中心から約120°または90°の位置にあります。

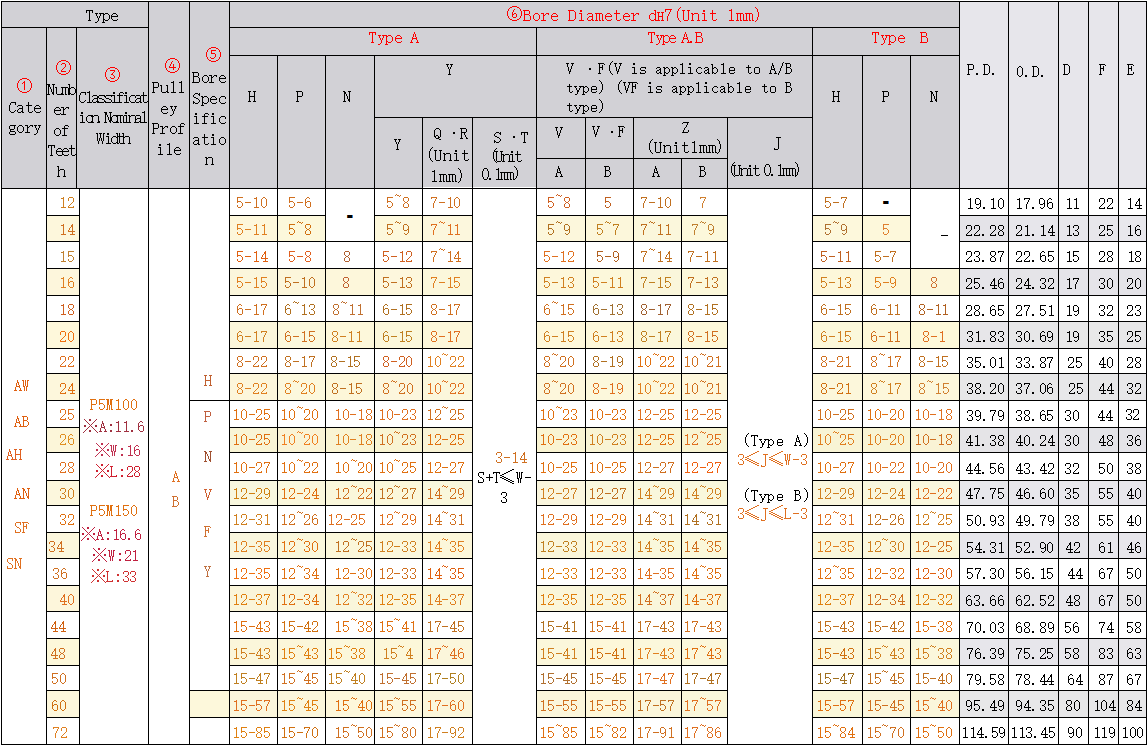

タイミングプーリー P5M

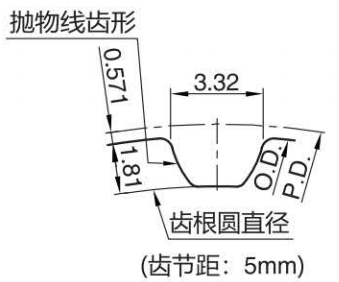

④プーリープロファイル
軸穴仕様H（丸穴）、V、F（段付き穴）、Y（両端段付き穴）にはねじ穴は付きません。サイズによっては、ねじ穴逃げがある場合があります。
シャフト穴内部は表面処理されていない場合があります。
* タイプ A のプーリーと P 穴または N 穴の軸穴の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置に配置する必要があります。

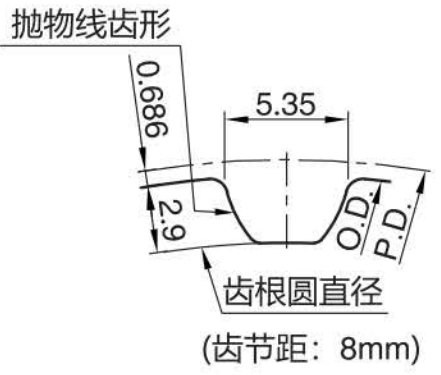

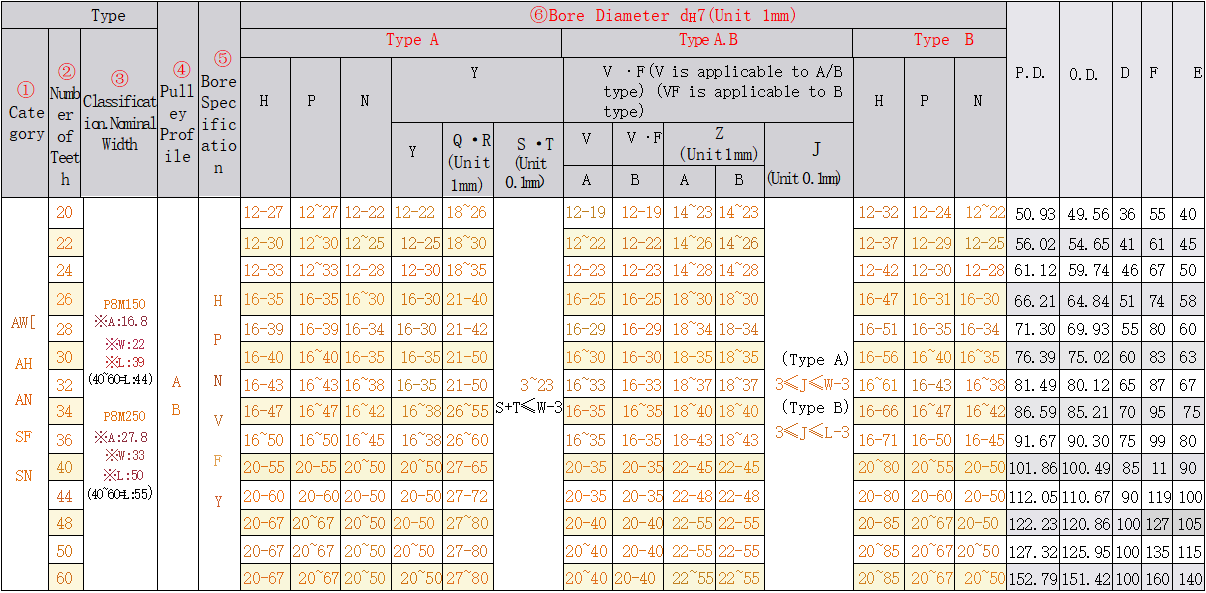

タイミングプーリー P8M
④プーリープロファイル
軸穴仕様がH（丸穴）、V、F（段付き穴）、Y（両端段付き穴）の場合は、ねじ穴は付きません。サイズによっては、ねじ穴逃げ加工が施されている場合があります。
シャフト穴内部は表面処理されていない場合があります。
* タイプ A のプーリーと P 穴または N 穴の軸穴の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置に配置する必要があります。
