iHF T5/T10 軽量搬送用タイミングベルトプーリー
iHF タイミングベルトプーリー 高精度位置決め 2GT 3GT 5GT 8YU
iHF GTシリーズ 湾曲歯タイミングプーリー
:
高精度な測位性能
ゼロバックラッシュドライブ：歯がベルトとしっかりと噛み合うため、正転および逆転時のバックラッシュがなくなり、位置決め精度が向上します。
ミクロンレベルの位置決め精度：高ピッチ加工精度により、長期運転でも安定した伝達比を保証します。
CNC 工作機械や精密測定機器など、高い再現性が求められる用途に適しています。
安定した同期駆動
歯の設計により、ベルトとプーリー間のスムーズな噛み合い、一定の伝達比、および速度変動ゼロが保証されます。
滑りによる位置決め誤差を防止し、高頻度の始動・制動に適しています。
高速走行時でも安定した伝動を維持し、振動や騒音を低減します。
高精度製造プロセス
CNC 精密加工により、歯ピッチ精度、同心度、円周振れは国際基準を満たしています。
ダイナミックバランスにより、高速でも偏心振動がゼロになります。
各プーリーは、一貫した組み立てを保証するために、厳格な寸法および表面品質検査を受けます。
高精度位置決めシステム向けに特別に設計された、最小限のバックラッシュ噛み合いで高精度な位置決めドライブを実現します。超静音動作を特徴とし、2mm/3mm/5mm/8mmの標準ピッチ仕様をご用意しています。
タイミングプーリー 2GT
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：4mm | ベルト幅：6mm | ベルト幅：9mm | 滑車 | フランジ | |
| A：5.0 W：8.3 L：16.0 | A:7.0 W:10.3 L:18.0 | A:10.0 W:13.3 L:21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | 天然アルマイト処理 |
タイミングプーリー 3GT
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：6mm | ベルト幅：9mm | ベルト幅：15mm | 滑車 | フランジ | |
| A：7.3 W：11.0 L：19.0 | A:10.3 W:14.0 L:22.0 | A:16.3 W:20.0 L:28.0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | 天然アルマイト処理 |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | 黒色酸化皮膜 |
タイミングプーリー 5GT
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：9mm | ベルト幅：12mm | ベルト幅：15mm | 滑車 | フランジ | |
| 幅：10.3 奥行：14.0 高さ：22.0 | A:13.3 W:17.0 L:25.0 | A:16.3 W:20.0 L:28.0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | 天然アルマイト処理 |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | 黒色酸化皮膜 |
タイミングプーリー 8YU
| タイプ | 材料 | 表面処理 | |||
| ベルト幅：15mm | ベルト幅：20mm | ベルト幅：25mm | 滑車 | フランジ | |
| A: 16.7 W: 23.0 L: 43.0 | A:21.7 W:28.0 L:48.0 | A: 26.7 W: 33.0 L: 53.0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | 天然アルマイト処理 |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | 黒色酸化皮膜 |
タイミングプーリー 2GT
タイミングプーリー 3GT
タイミングプーリー 5GT
タイミングプーリー 8YU

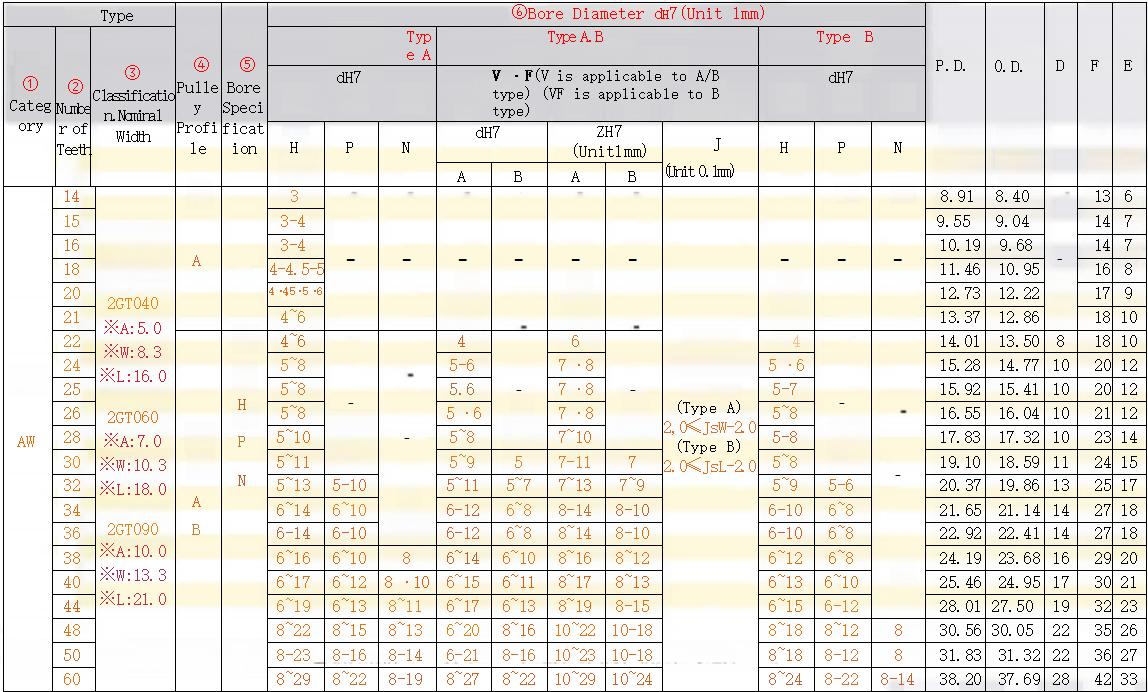

タイミングプーリー 2GT

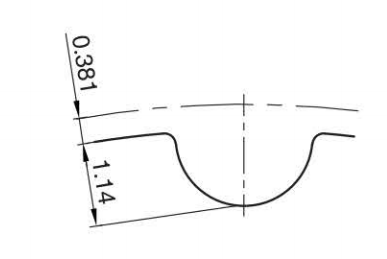

④プーリープロファイル
歯溝寸法は歯数により若干異なります。
歯ピッチ（2mm）
軸穴仕様H(丸穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。

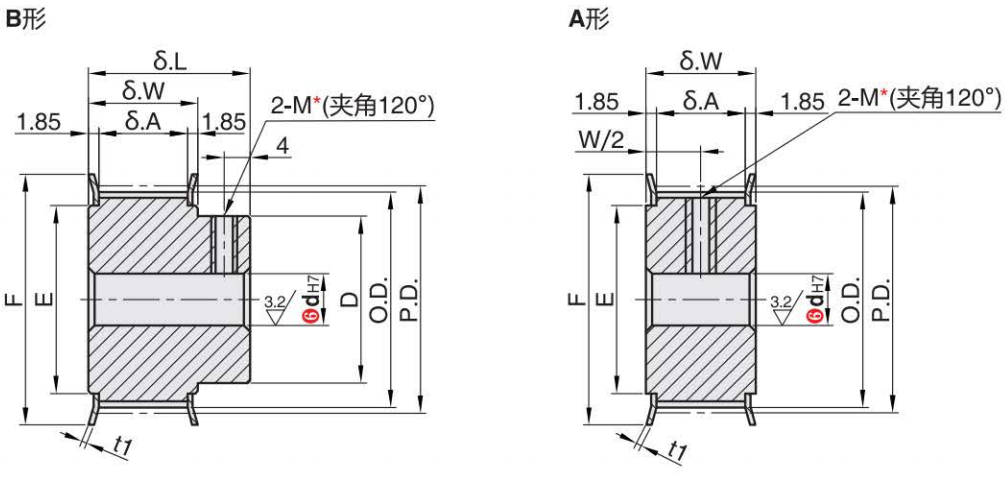

* A タイプのプーリーで軸穴が P 穴または N 穴の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

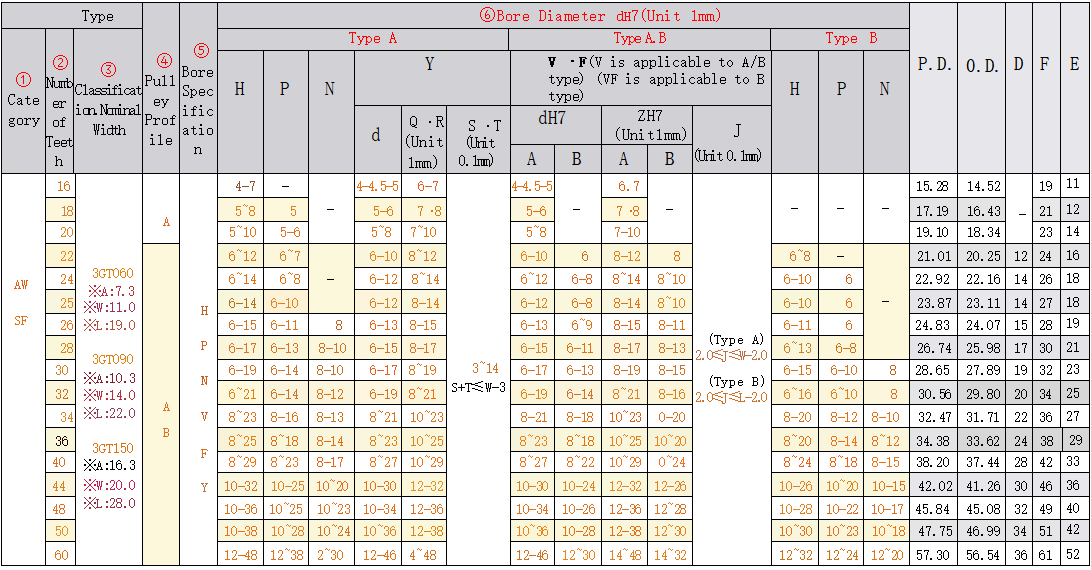

タイミングプーリー 3GT

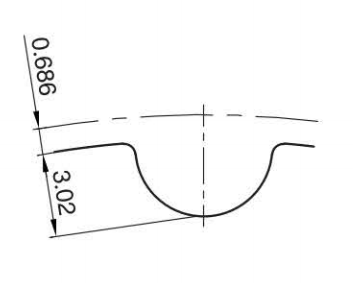

④プーリープロファイル
歯溝寸法は歯数により若干異なります。
歯ピッチ（3mm）
軸穴仕様がH(丸穴)、Y、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。

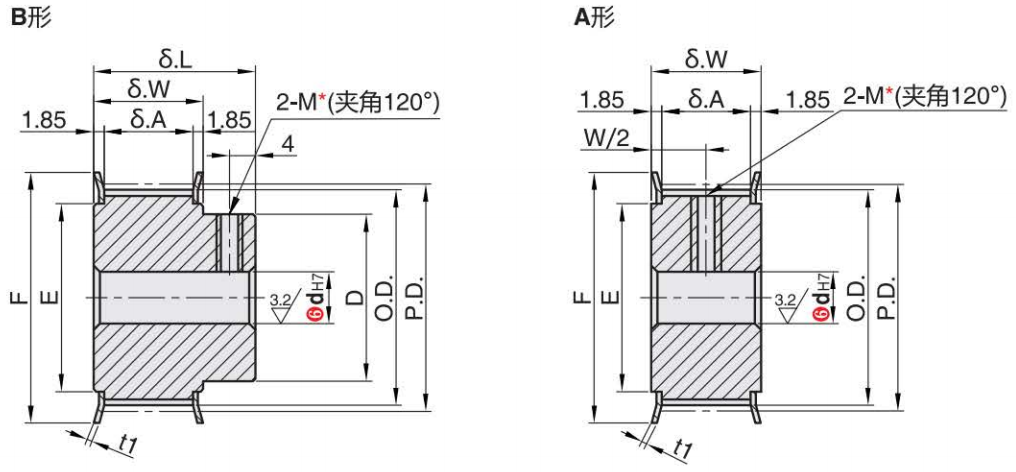

* タイプ A で軸穴が P または N のプーリーの場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。

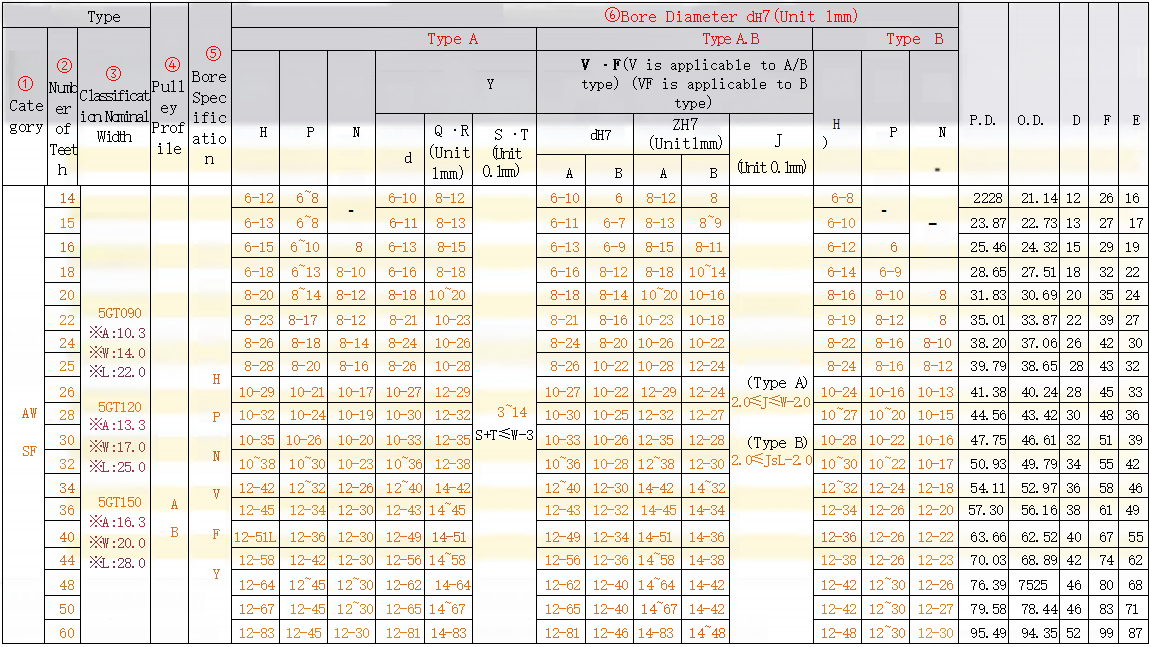

タイミングプーリー 5GT
④プーリープロファイル
歯溝寸法は歯数により若干異なります。
歯ピッチ（5mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。
タイミングプーリー 8YU
④プーリープロファイル
歯溝寸法は歯数により若干異なります。
歯ピッチ（8mm）
軸穴仕様がH(丸穴)、V、F(段付き穴)、Y(両端段付き穴)の場合、ねじ穴はありません。
シャフト穴内部は表面処理されていない場合があります。
* A タイプのプーリーで軸穴が P または N 角度の場合、2 つのネジ穴は歯溝の中心から約 120° または 90° の位置にあります。
:
-
*
-
*
-
*
-
-
