iHF クランプ式高トルクタイミングプーリー S3M/HTD3M/S5M/HTD5M/S8M/HTD8M
今すぐお問い合わせ
iHFタイミングプーリー（T5/T10タイプ標準キーレスプーリー付き）
Productfeatures:
高トルク性能 -シャフトとハブ全体に均等に力が分散されるため、優れたトルク容量が実現し、高負荷および高速使用に最適です。
簡単な取り付け -キー溝や止めネジは不要で、取り付けと取り外しが迅速に行えるため、ダウンタイムとメンテナンスが削減されます。
シャフト保護 -クランプ設計により表面の損傷を防ぎ、シャフトとコンポーネントの寿命を延ばします。
T5/T10 プロファイルによる精度 - 正確な歯のプロファイルにより、正確なタイミング、バランスの取れた負荷分散、最小限の滑りが実現します。
キーやセットスクリューを備えた従来のプーリーとは異なり、キーレス設計は摩擦クランプシステムを採用し、確実なトルク伝達と正確な位置決めを実現します。これにより、性能が向上するだけでなく、シャフトを保護し、メンテナンスコストを削減できます。
タイミングプーリーT5
| タイプ | 材料 | 表面処理 | |||||||
| ベルト幅：10mm | ベルト幅：15mm | ベルト幅：20mm | ベルト幅：25mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11 W：16 | A：17 W：22 | A：22 W：27 | A：27 W：32 | ||||||
| AW**T5K100 | AW**T5K150 | AW**T5K200 | AW**T5K250 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**T5K100 | AH**T5K150 | AH**T5K200 | AH**T5K250 | ハードアルマイト処理 | |||||
タイミングプーリー T10
| タイプ | 材料 | 表面処理 | |||||||||
| ベルト幅：15mm | ベルト幅：20mm | ベルト幅：25mm | ベルト幅：30mm | ベルト幅：40mm | ベルト幅：50mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：17 W：22 | A:22 W:27 | A：27 W：32 | A：32 W：37 | A：43 W：48 | A：53 W：58 | ||||||
| AW**T10K150 | AW**T10KK200 | AW**T10K250 | AW**T10K300 | AW**T10K400 | AW**T10K500 | 6061 | 6061 | S45C | 天然アルマイト処理 | - | |
| AH**T10K150 | AH**T10K200 | AH**T10K250 | AH**T10K300 | - | - | ハードアルマイト処理 | |||||
| AN**T10K150 | AN**T10K200 | AN**T10K250 | AN**T10K300 | - | - | ニッケルメッキ | |||||
| SF**T10K150 | SF**T10K200 | SF**T10K250 | SF**T10K300 | SF**T10K400 | SF**T10K500 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**T10K150 | SN**T10K200 | SN**T10K250 | SN**T10K300 | SN**T10K400 | SN**T10K500 | ニッケルメッキ | |||||

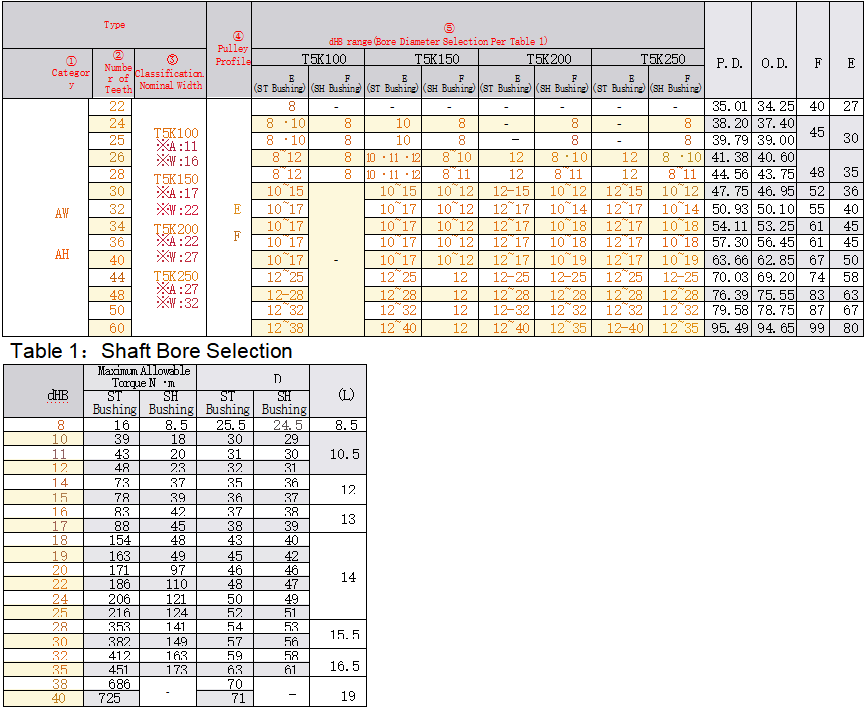

タイミングプーリーT5

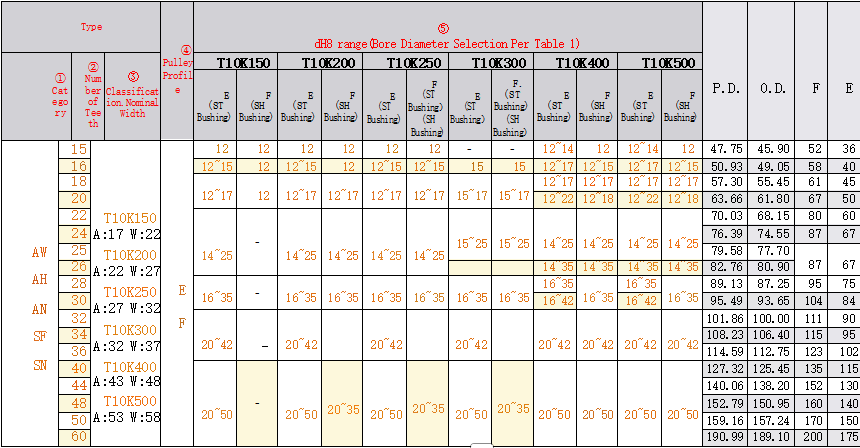

タイミングプーリー T10

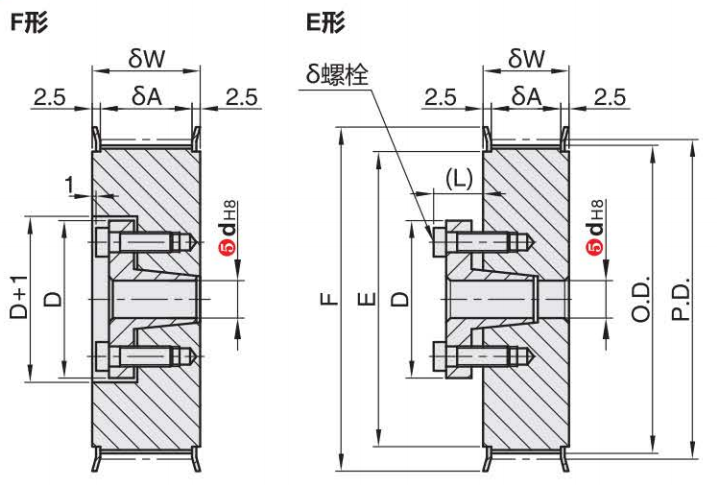

タイミングプーリーT5

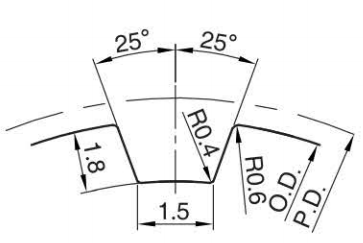

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（5mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。

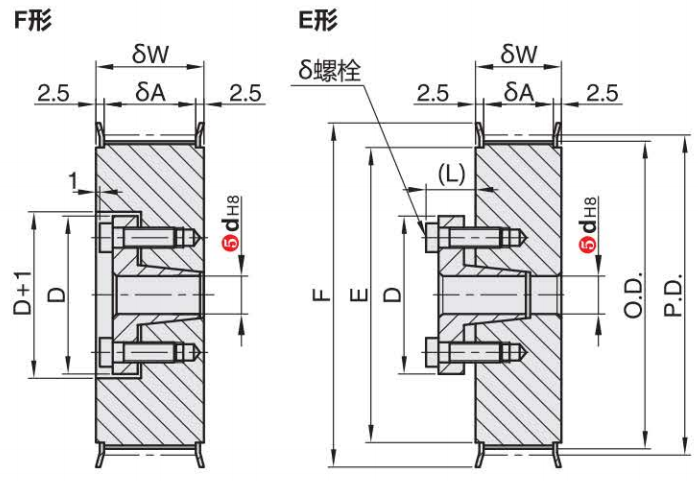

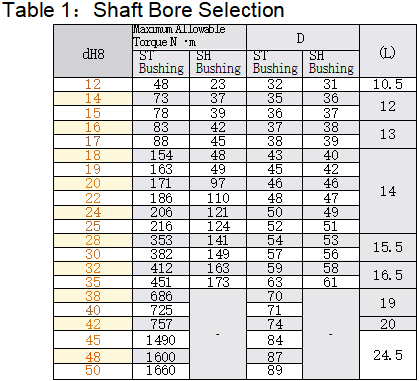

タイミングプーリー T10
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（10mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。
