iHFタイミングプーリー（T5/T10タイプ標準キーレスプーリー付き）
iHF 高トルクキーレスロックタイミングベルトプーリー（産業用）
iHFキーレスタイミングベルトプーリー高トルクシリーズ（モデルSM/HTDM/PM、ピッチ3mm/5mm/8mm）は、高トルク伝動用途向けに特別に設計されています。S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8Mが含まれます。
:
高いトルク容量- 均一なクランプ力により、高負荷、高速アプリケーションでも信頼性の高いトルク伝達が保証されます。
バックラッシュフリー- しっかりとしたフィット感で遊びがなくなり、同期とシステムの安定性が向上します。
簡単な取り付け- キー溝や止めネジがないので、特別な工具なしで素早く取り付け、取り外しができます。
シャフト保護- シャフト表面の損傷を防ぎ、コンポーネントの寿命を延ばします。
高精度- 最適化された歯の設計により、正確なタイミングとスムーズな動作が保証されます。
多様な用途- 自動化、コンベア、CNC、包装、繊維、ロボット工学に適しています。
iHF高トルクキーレスロックタイミングベルトプーリーは、現代の産業用動力伝達の厳しいニーズを満たすように設計されています。堅牢なキーレスクランプ設計により、優れたトルク容量、高精度、そして幅広い用途において信頼性の高い性能を発揮します。
キーレスタイミングベルトプーリー高トルクS3M
| タイプ | 材料 | 表面処理 | |||||
| ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11 W：15 | A：17 W：21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**S3MK100 | AH**S3MK150 | ハードアルマイト処理 | |||||
| AN**S3MK100 | AN**S3MK150 | ニッケルメッキ | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**S3MK100 | SN**S3MK150 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクS5M
| タイプ | 材料 | 表面処理 | ||||||
| ベルト幅：10mm | ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11 W：16 | A：17 W：22 | A：27 W：32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | ハードアルマイト処理 | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | ニッケルメッキ | |||||
| SF**S5MK100 | SF**S5MK150 | SF**S5MK250 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**S5MK100 | SN**S5MK150 | SN**S5MK250 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクS8M
| タイプ | 材料 | 表面処理 | |||||||
| ベルト幅：15mm | ベルト幅：25mm | ベルト幅：30mm | ベルト幅：40mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：17 W：22 | A：28 W：33 | A：33 W：38 | A：44 W：49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | ハードアルマイト処理 | |||||
| SF**S8MK150 | SF**S8MK250 | SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**S8MK150 | SN**S8MK250 | SN**S8MK300 | SN**S8MK400 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクHTD3M
| タイプ | 材料 | 表面処理 | |||||
| ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11 W：15 | A：17 W：21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**3MK100 | AH**3MK150 | ハードアルマイト処理 | |||||
| AN**3MK100 | AN**3MK150 | ニッケルメッキ | |||||
| SF**3MK100 | SF**3MK150 | S45C | S45C | S45C | 黒色酸化皮膜 | ||
| SN**3MK100 | SN**3MK150 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクHTD5M
| タイプ | 材料 | 表面処理 | ||||||
| ベルト幅：10mm | ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11 W：16 | A：17 W：22 | A：27 W：32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**5MK100 | AH**5MK150 | AH**5MK250 | ハードアルマイト処理 | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | ニッケルメッキ | |||||
| SF**5MK100 | SF**5MK150 | SF**5MK250 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**5MK100 | SN**5MK150 | SN**5MK250 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクHTD8M
| タイプ | 材料 | 表面処理 | |||||||
| ベルト幅：15mm | ベルト幅：25mm | ベルト幅：30mm | ベルト幅：40mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：17 W：22 | A：28 W：33 | A：33 W：38 | A：44 W：49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | 黒色アルマイト処理 | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | ハードアルマイト処理 | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | ニッケルメッキ | |||||
| SF**8MK150 | SF**8MK250 | SF**8MK300 | SF**8MK400 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**8MK150 | SN**8MK250 | SN**8MK300 | SN**8MK400 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクP5M
| タイプ | 材料 | 表面処理 | |||||
| ベルト幅：10mm | ベルト幅：15mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：11.6 W：16 | A：16.6 W：21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AN**P5MK100 | AN**P5MK150 | ニッケルメッキ | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | 黒色酸化皮膜 | ||
| SN**P5MK100 | SN**P5MK150 | ニッケルメッキ | |||||
キーレスタイミングベルトプーリー高トルクP8M
| タイプ | 材料 | 表面処理 | |||||
| ベルト幅：15mm | ベルト幅：25mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：16.8 W：22 | A：27.8 W：33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**P8MK150 | AH**P8MK250 | ハードアルマイト処理 | |||||
| AN**P8MK150 | AN**P8MK250 | ニッケルメッキ | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | 黒色酸化皮膜 | ||
| - | SN**P8MK250 | ニッケルメッキ | |||||

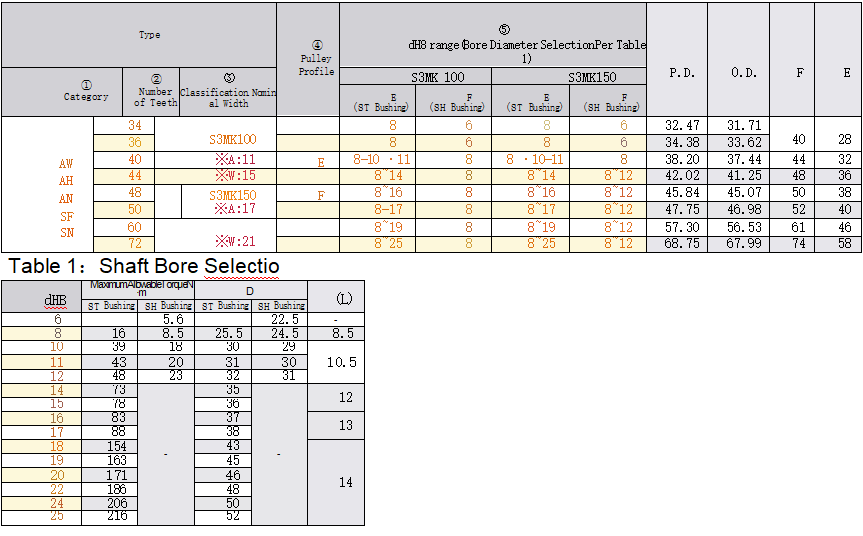

キーレスタイミングベルトプーリー高トルクS3M
キーレスタイミングベルトプーリー高トルクS5M
キーレスタイミングベルトプーリー高トルクS8M

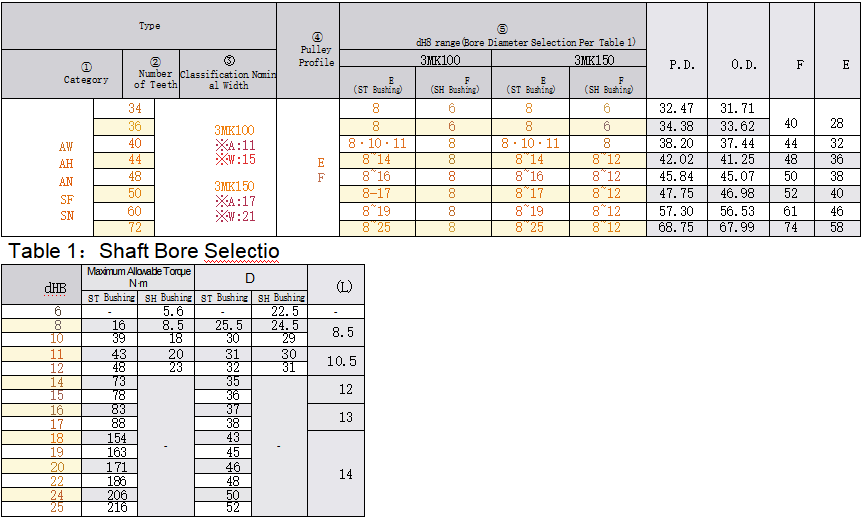

キーレスタイミングベルトプーリー高トルクHTD3M
キーレスタイミングベルトプーリー高トルクHTD5M

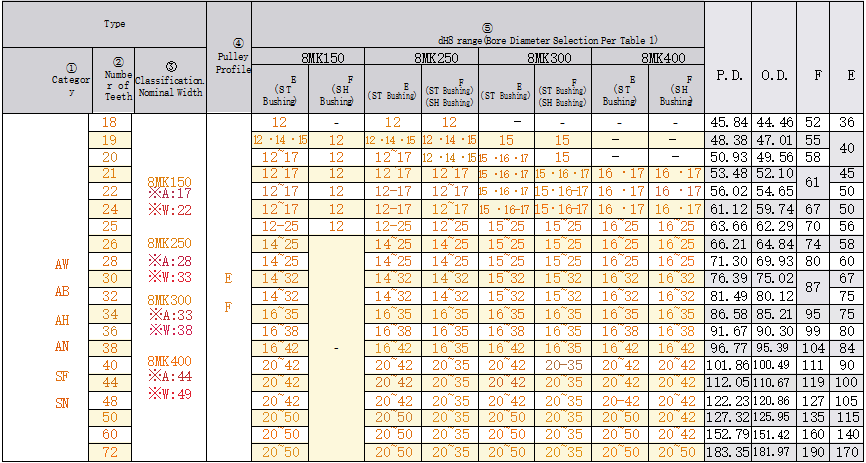

キーレスタイミングベルトプーリー高トルクHTD8M
キーレスタイミングベルトプーリー高トルクP5M
キーレスタイミングベルトプーリー高トルクP8M

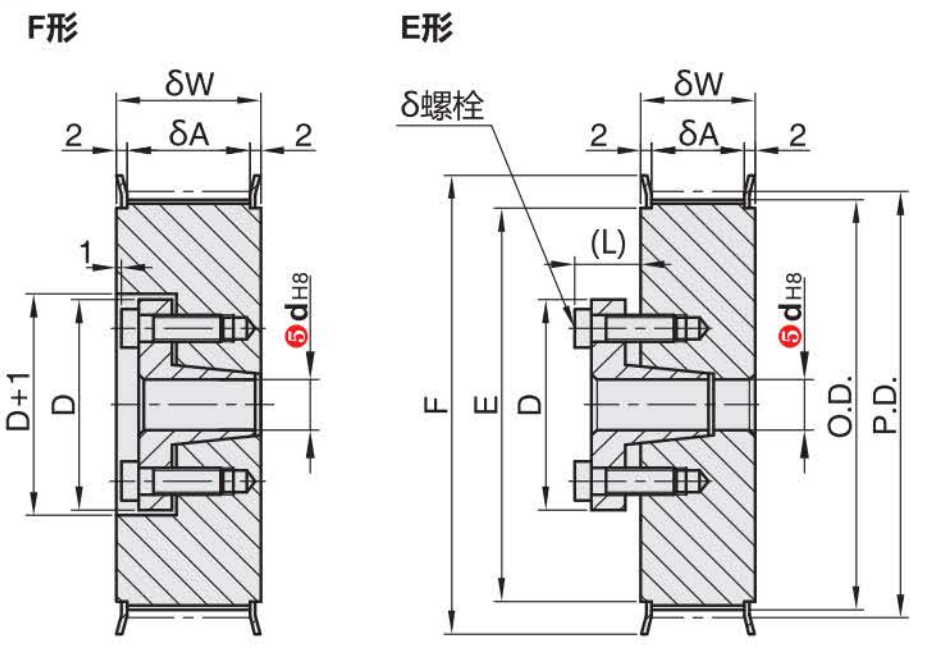

キーレスタイミングベルトプーリー高トルクS3M

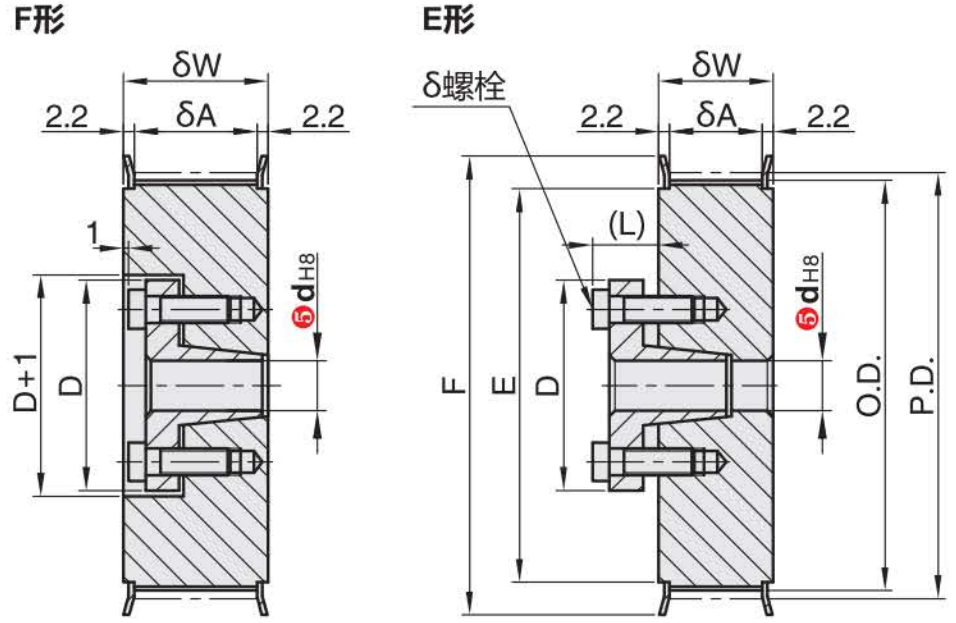

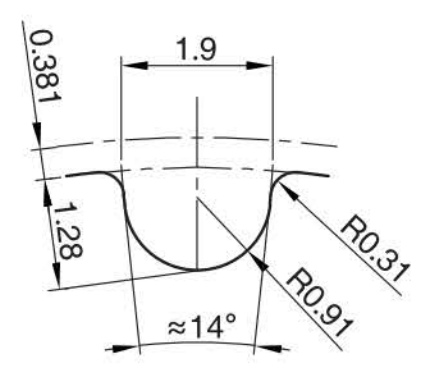

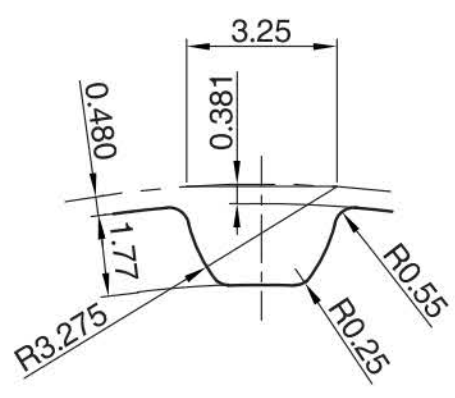

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（3mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。

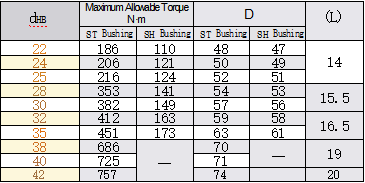

ブッシングにはSTとSHの2種類があります。

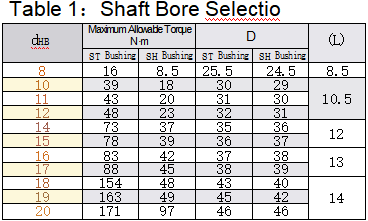

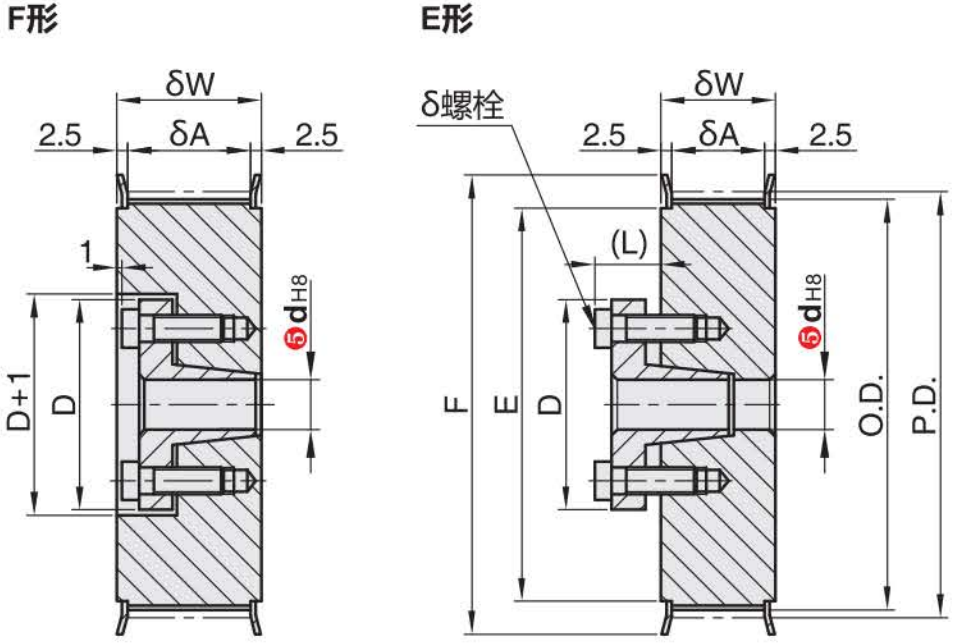

キーレスタイミングベルトプーリー高トルクS5M

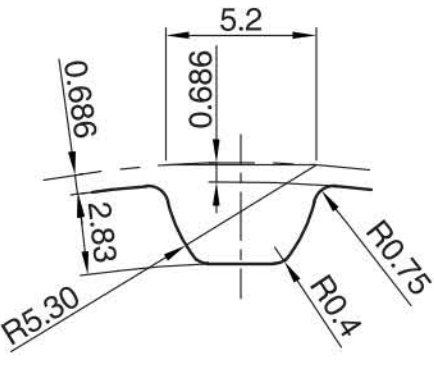

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（5mm）
フランジはリベット留めされています。
シャフト穴内部は表面処理されていない場合があります。

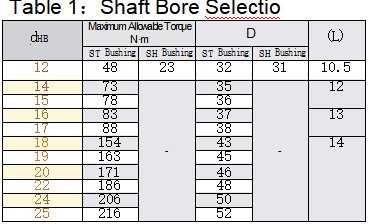

Y寸法（内側）はシャフト径12mm以上を指します。
MLMブッシング付き。

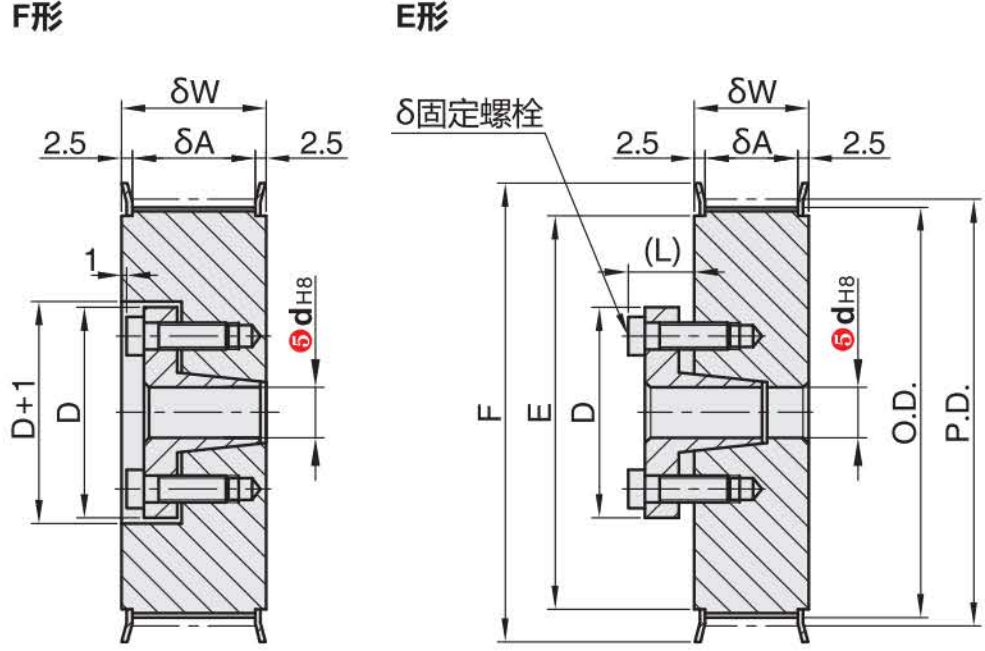

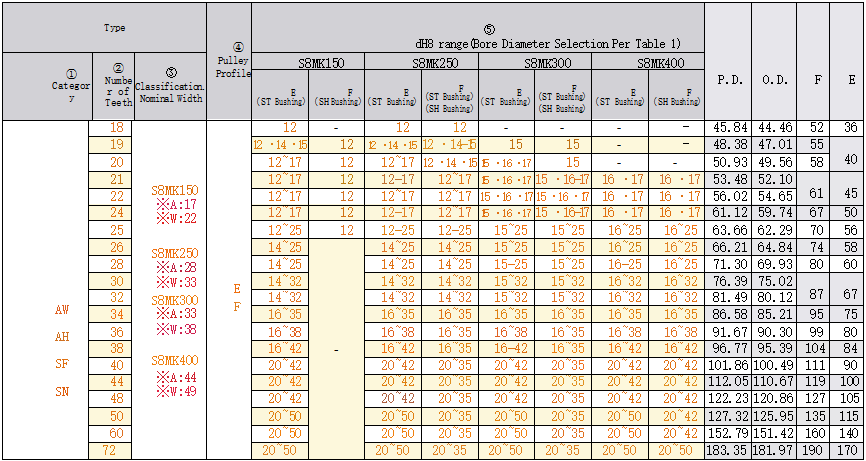

キーレスタイミングベルトプーリー高トルクS8M

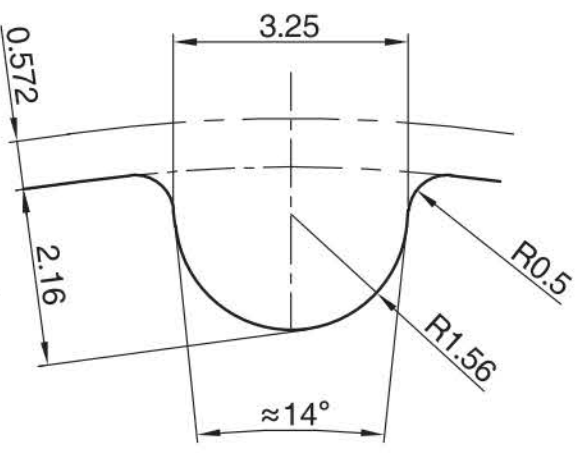

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（8mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。

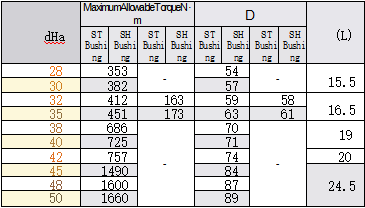

ブッシングにはSTとSHの2種類があります。

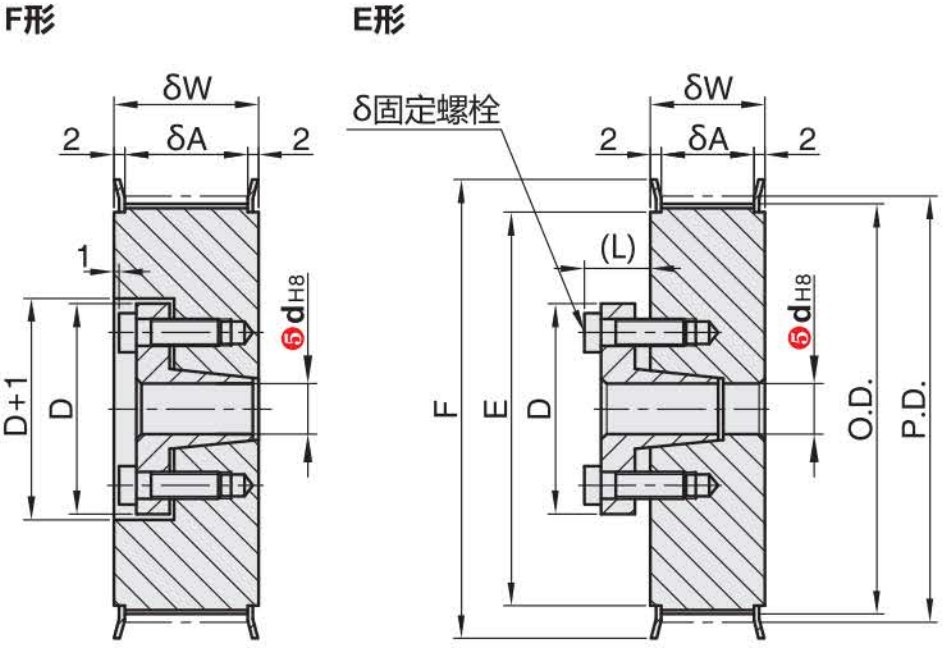

キーレスタイミングベルトプーリー高トルクHTD3M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（3mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。
キーレスタイミングベルトプーリー高トルクHTD5M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（5mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。

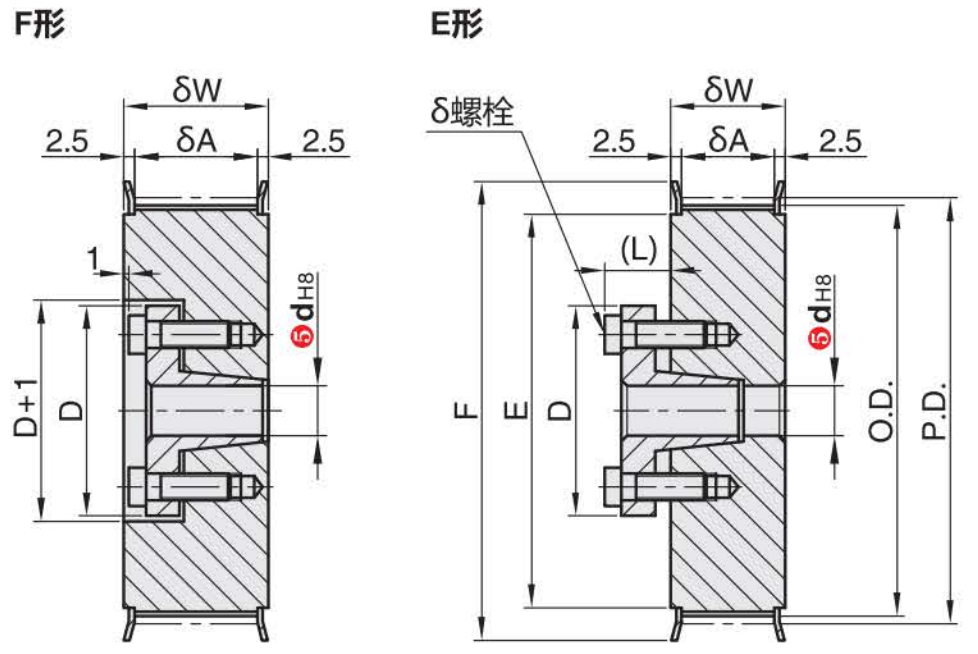

キーレスタイミングベルトプーリー高トルクHTD8M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（8mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。

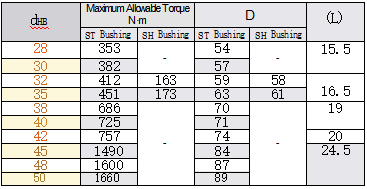

ブッシングにはSTとSHの2種類があります。

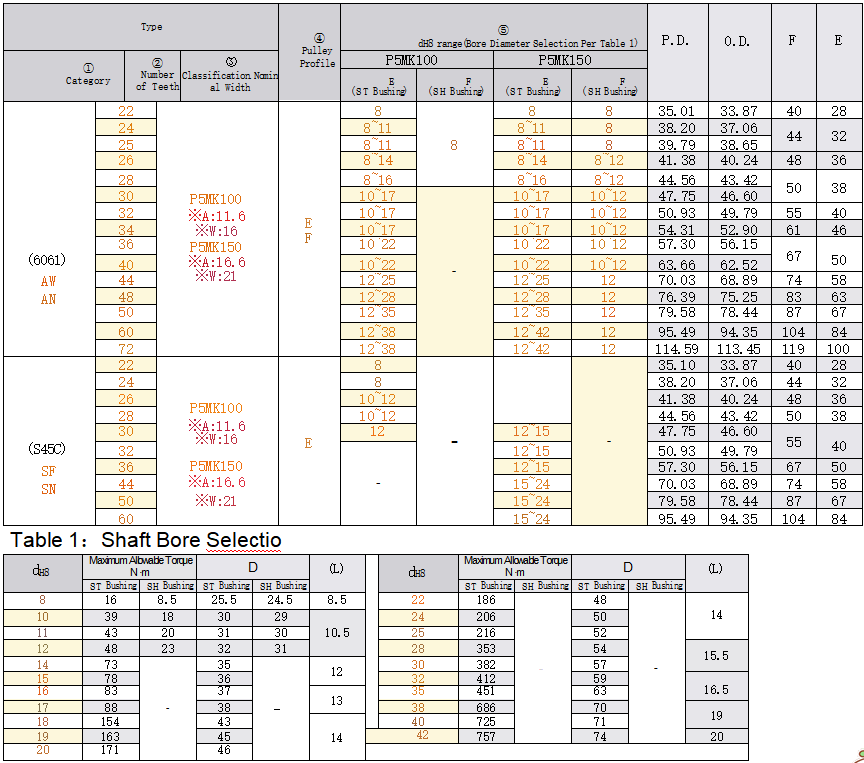

キーレスタイミングベルトプーリー高トルクP5M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（5mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。
キーレスタイミングベルトプーリー高トルクP8M
④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（8mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。
:
-
*
-
*
-
*
-
-
