iHFタイミングプーリー（T5/T10タイプ標準キーレスプーリー付き）
iHF キーレストランスミッションベルトタイミングプーリー（曲げ機用）
iHF キーレスタイミングベルトプーリー標準シリーズ（モデル XL(5.08mm)/L(9.525mm)/H(12.7mm)）は、標準トランスミッションおよび軽荷重搬送アプリケーションに適しており、オプションでセルフセンタリング機能も利用できます。
:
高トルクと安定性
キーレス クランプは力を均等に分散し、優れたトルク伝達を実現するため、高負荷、高速曲げ操作に最適です。
バックラッシュフリーの精度
しっかりとしたフィットにより正確な同期が保証され、曲げ精度が向上し、振動が低減し、信頼性が向上します。
簡単な設置とメンテナンス
キー溝や追加の機械加工は不要で、取り付けと取り外しが迅速に行えるため、ダウンタイムとコストが最小限に抑えられます。
正確なタイミング
最適化された歯の形状により、正確な同期が保証され、一貫した曲げ結果が得られます。
耐久性のある構造
要求の厳しい産業環境でも長期間性能が持続するように、堅牢な素材を使用して設計されています。
多様な互換性
さまざまなサイズとプロファイルが用意されており、さまざまな曲げ機やカスタム設定に適応できます。
このプーリーは、板金加工、産業オートメーション、大型機械アプリケーションのいずれの場合でも、曲げ機械のパフォーマンスを向上させ、ダウンタイムとメンテナンス コストを削減します。
キーレスタイミングプーリーXL
| タイプ | 材料 | 表面処理 | ||||
| ベルト幅：12.7mm | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：14 W：19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| SF**XLK127 | S45C | S45C | S45C | 黒色酸化皮膜 | 黒色酸化皮膜 | |
キーレスタイミングプーリーL
| タイプ | 材料 | 表面処理 | |||||||
| ベルト幅: 12.7mm(1/2インチ) | ベルト幅: 19.1mm(3/4インチ) | ベルト幅: 25.41mm(1インチ) | ベルト幅: 38.1mm(1.5インチ) | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：14 W：19 | A：21 W：26 | A：27 W：32 | A：40 W：45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| AH**LK127 | AH**LK191 | AH**LK254 | AH**LK381 | ハードアルマイト処理 | |||||
| AN**LK127 | AN**LK191 | AN**LK254 | AN**LK381 | ニッケルメッキ | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | 黒色酸化皮膜 | ||
| SN**LK127 | SN**LK191 | SN**LK254 | SN**LK381 | ニッケルメッキ | |||||
キーレスタイミングプーリーH
| タイプ | 材料 | 表面処理 | |||||||
| ベルト幅: 19.1mm(3/4インチ) | ベルト幅: 25.4mm(1インチ) | ベルト幅: 38.1mm(1.5インチ) | ベルト幅: 50.8mm(2インチ) | 滑車 | フランジ | ブッシング | 滑車 | フランジ | ブッシング |
| A：21 W：26 | A：27 W：32 | A：40 W：45 | A：54 W：59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | 天然アルマイト処理 | 黒色酸化皮膜 | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | 黒色酸化皮膜 | ||
| SN**HK191 | SN**HK254 | SN**HK381 | SN**HK508 | ニッケルメッキ | |||||
キーレスタイミングプーリーXL
キーレスタイミングプーリーL
キーレスタイミングプーリーH

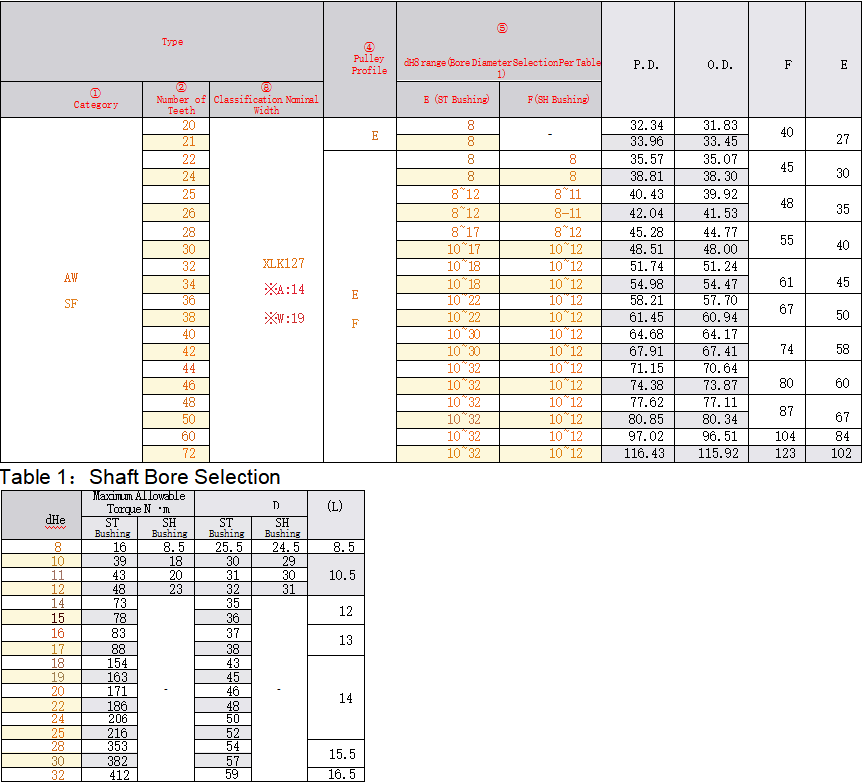

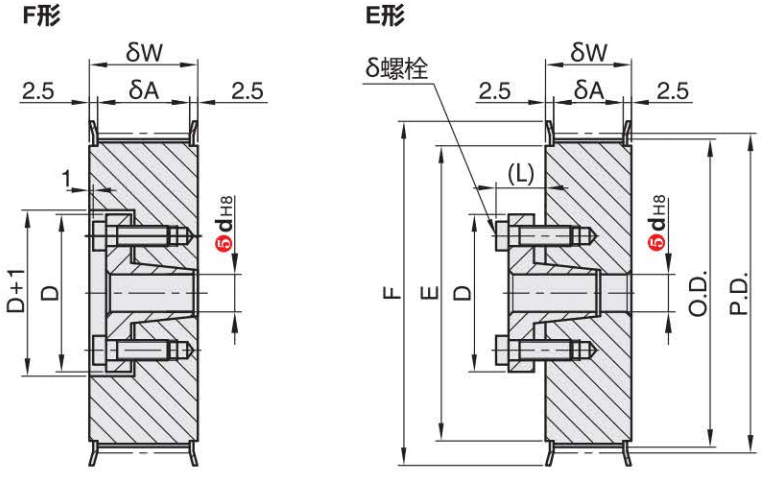

キーレスタイミングプーリーXL

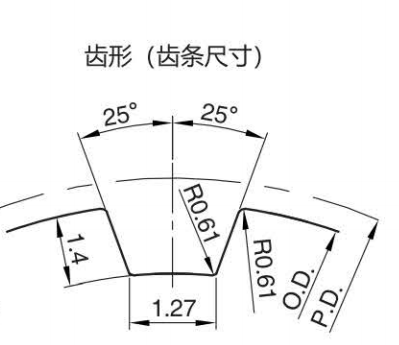

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（5.08mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。

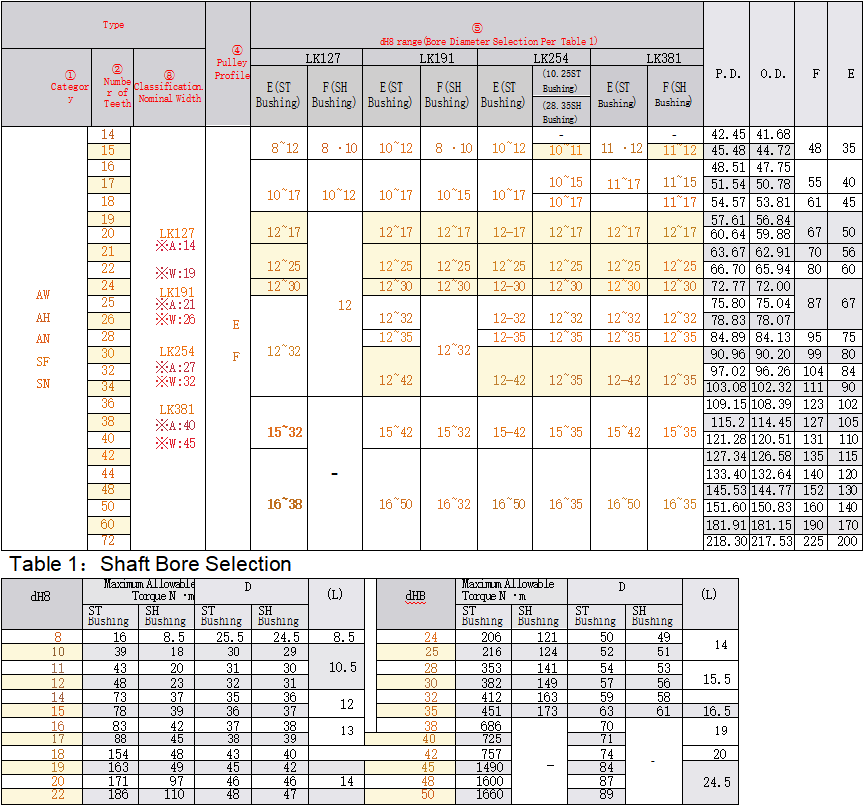

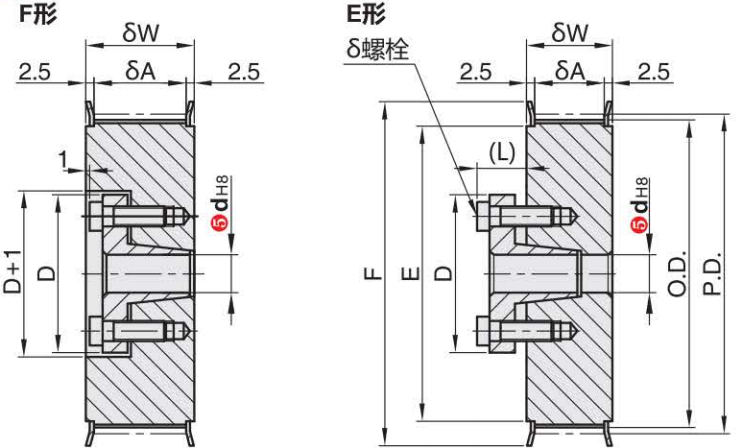

キーレスタイミングプーリーL

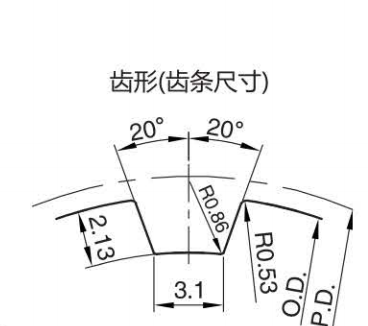

④プーリープロファイル
歯溝寸法は歯数によって若干異なります。歯ピッチ：（9.525mm）
フランジはリベット留めされています。ボルトの数とサイズを確認してください。
シャフト穴内部は表面処理されていない場合があります。
ブッシングにはSTとSHの2種類があります。

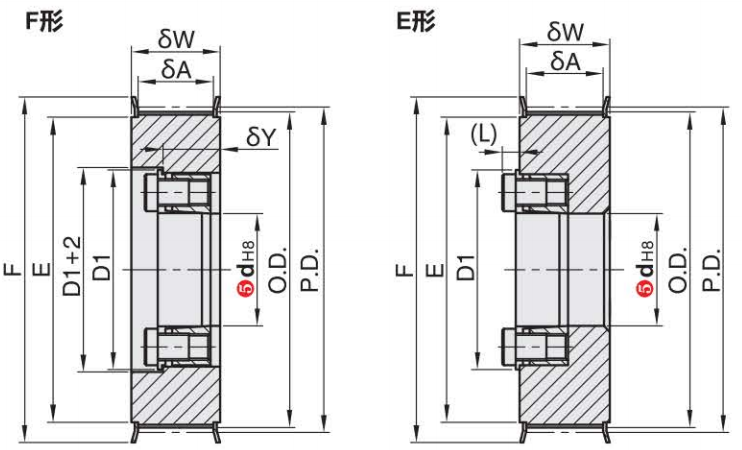

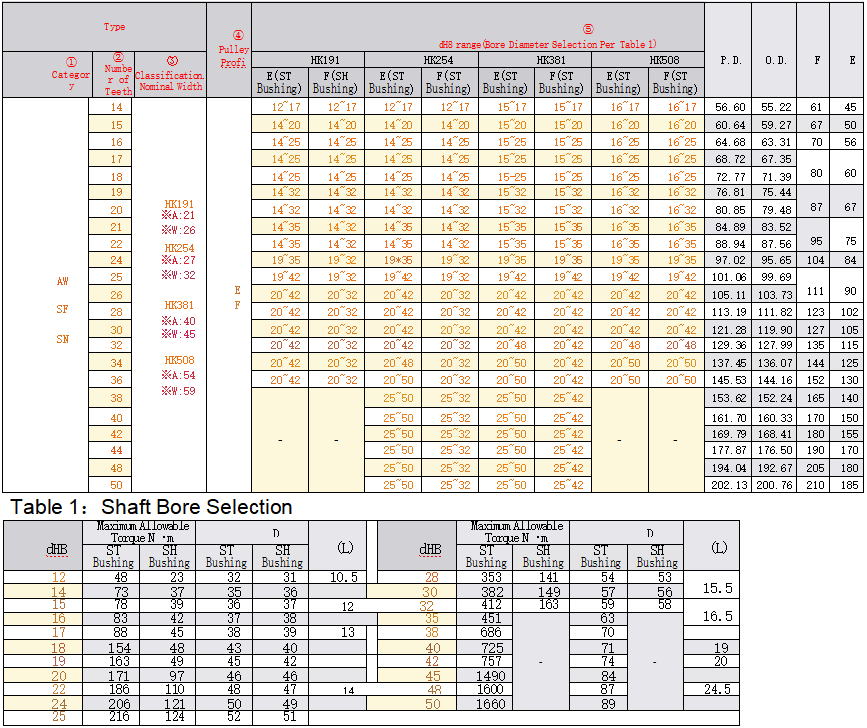

キーレスタイミングプーリーH

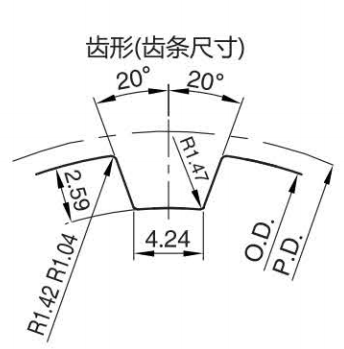

④プーリープロファイル
△の後の数字：歯数：19本以下
溝寸法は歯数によって若干異なります。歯ピッチ：（12.7mm）
フランジはリベット留めされています。
シャフト穴内部は表面処理されていない場合があります。
Y寸法(内側)はHM100は軸穴径24以上、HM150、HM200は軸穴径35以上となります。
ブッシング付きMLMタイプ。
:
-
*
-
*
-
*
-
-
