iHF クランプ式高トルクタイミングプーリー S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF クランプ型タイミングプーリーは、迅速な取り付け、高い繰り返し位置決め精度、コンパクトな構造を実現し、厳しいスペースと精度仕様が求められる包装機械の伝動システム向けに設計されています。

高いトルク容量- シャフトとハブ全体に均等に力が分散されるため、高負荷、高速使用でも優れたトルク伝達が実現します。

バックラッシュのない接続- クランプタイプの設計により、堅固で正確なフィットが保証され、ずれを防ぎ、動作制御が向上します。

簡単な取り付け- キー溝や止めネジは不要で、取り付けと取り外しが簡単でダウンタイムを削減します。

シャフト保護- 摩擦クランプにより表面の損傷を防ぎ、シャフトの耐用年数を延ばします。

高精度- 最適化された歯の形状と厳しい許容差により、正確なタイミングと同期が保証されます。

幅広い用途範囲- 複数のプロファイルが用意されており、オートメーション、コンベア、パッケージング、CNC、繊維、印刷業界に適しています。

現代の動力伝達システムにおいて、iHFクランプ型高トルクタイミングプーリーは、精度、耐久性、高効率が求められる産業において、信頼できるソリューションとして登場しました。従来のキー付きプーリーとは異なり、クランプ型プーリーは高度な摩擦クランプ接続を採用しており、キー溝やセットスクリューを使用せずに信頼性の高いトルク伝達を実現します。この革新的な設計は、性能を向上させるだけでなく、駆動システム全体の寿命を延ばします。

Get a free quote

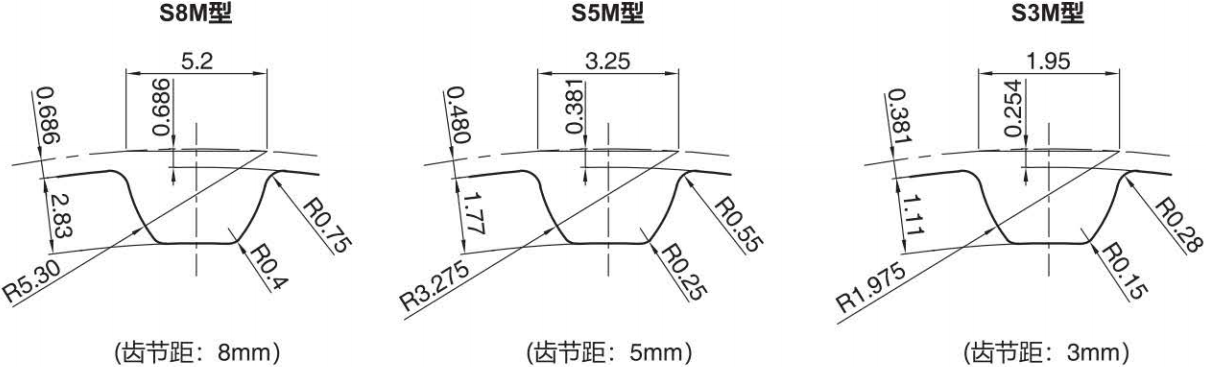

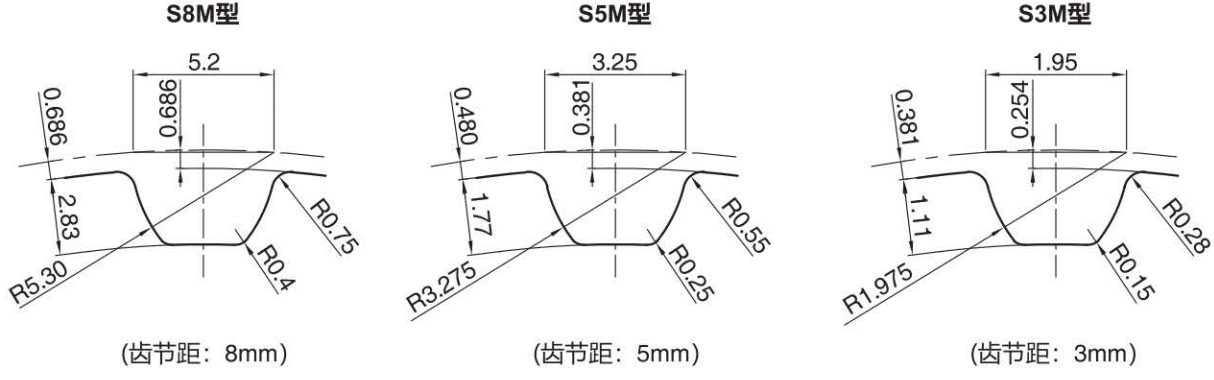

クランプ式高トルクタイミングプーリー S3M

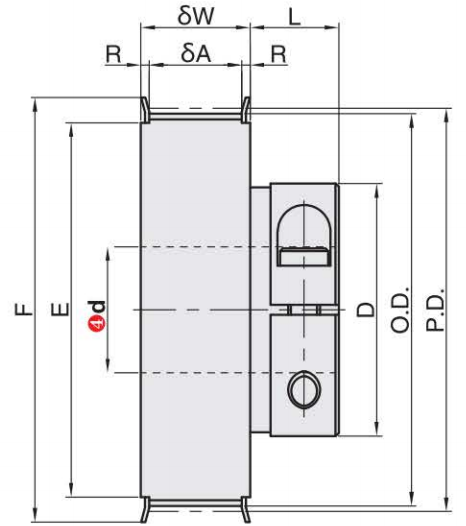

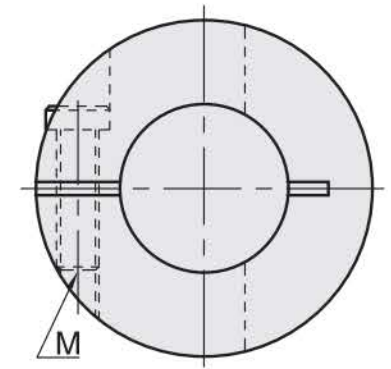

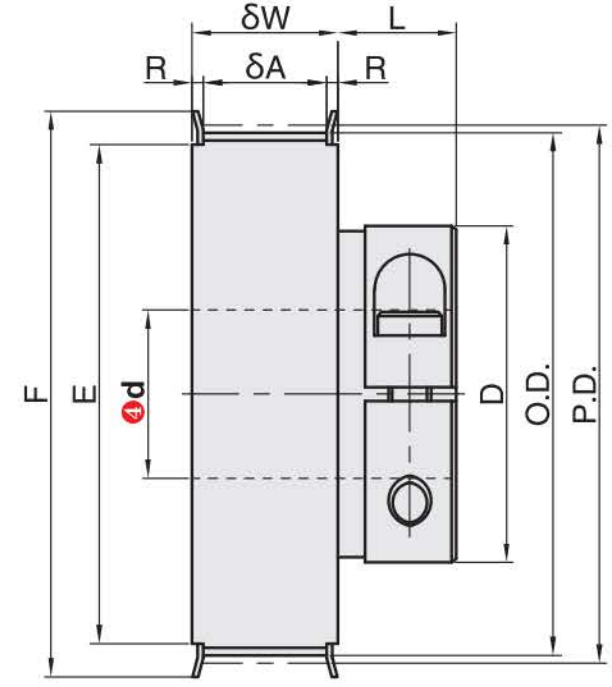

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）	タイプD	PD	外径	D	F	E	L	M	締め付けトルク（(Nm)）
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6～8	28.65	27.89	20	32	23
	32		6～8	30.56	29.8	20	35	25
	36		6～8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8～10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8～10	42.02	41.25	31	48	36	14	4	3.5
	48		8～12歳	45.84	45.07	33	50	38
	50		8～14	47.75	46.98	36	52	40
	60		8～16歳	57.3	56.53	41	61	46	15.5	5	6

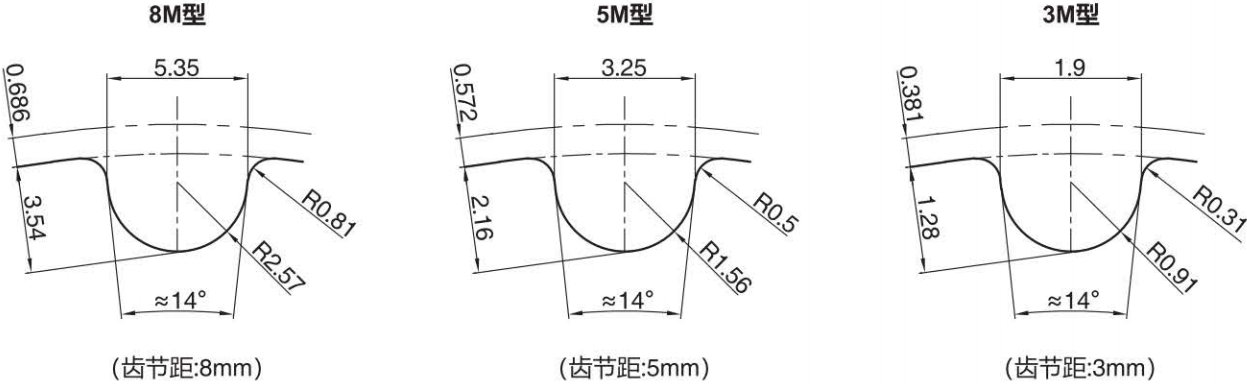

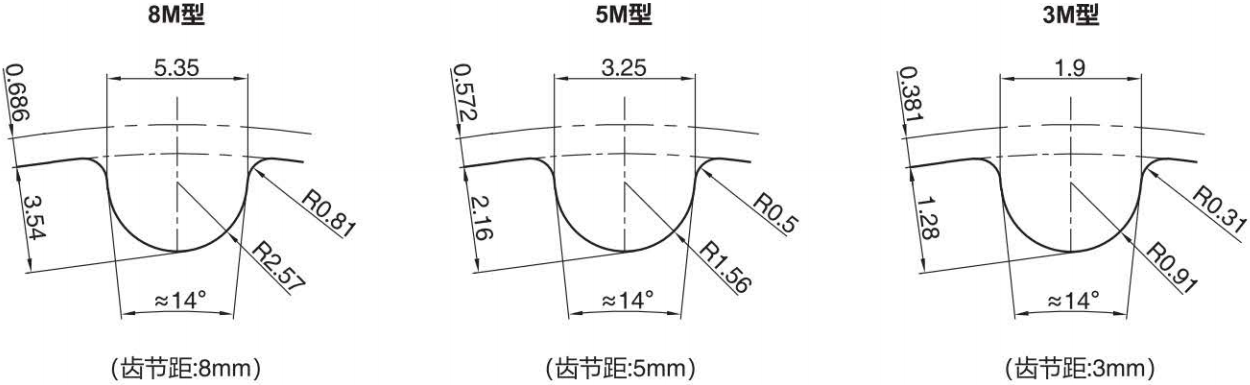

クランプ式高トルクタイミングプーリー HTD3M

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）	タイプD	PD	外径	D	F	E	L	M	締め付けトルク（(Nm)）
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6～8	28.65	27.89	20	32	23
	32		6～8	30.56	29.8	20	35	25
	36		6～8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8～10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8～10	42.02	41.25	31	48	36	14	4	3.5
	48		8～12歳	45.84	45.07	33	50	38
	50		8～14	47.75	46.98	36	52	40
	60		8～16歳	57.3	56.53	41	61	46	15.5	5	6

クランプ式高トルクタイミングプーリー S5M

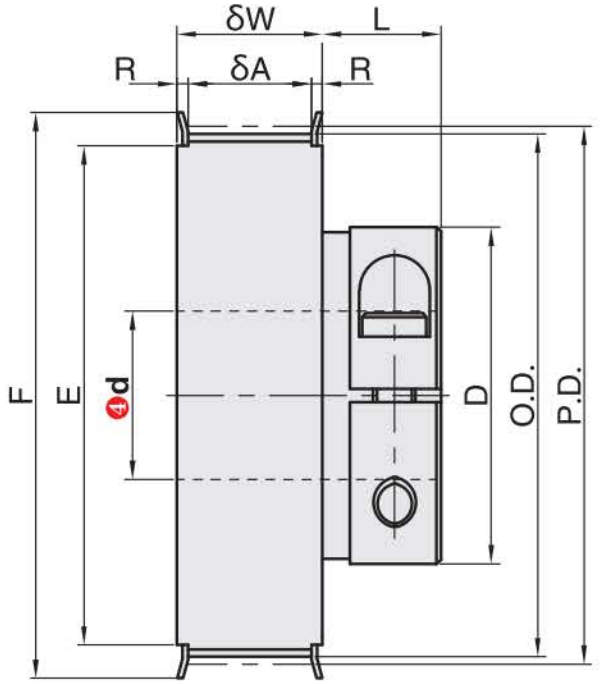

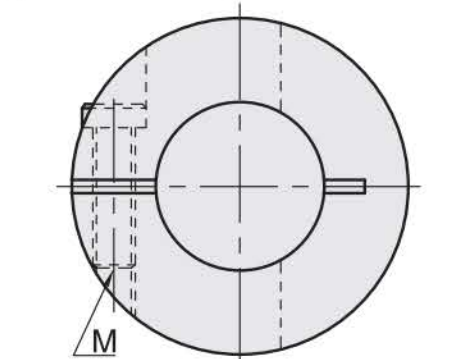

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）								M	締め付けトルク（(Nm)）
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8～10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8～10	39.79	38.83
	26		8～10	41.38	40.42	31	48	35	14	4	3.5
	28		8～10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10～14	50.93	49.97	36	55	40
	34		10～16歳	54.11	53.15	41	61	45	15.5	5	6
	36		10～16歳	57.3	56.34
	40		10～19歳	63.66	62.7	46	67	50
	44		12～19歳	70.03	69.07	46	74	58	15.5	5	6
			20～24歳			55			16.5	6	12
	48		12～19歳	76.39	75.43	46	83	63	15.5	5	6
			20～25			55			16.5	6	12
	50		12～19歳	79.58	78.62	46	87	67	15.5	5	6
			20～25			55			16.5	6	12
	60		12～19歳	95.49	94.53	46	99	80	15.5	5	6
			20～25			55			16.5	6	12

クランプ式高トルクタイミングプーリーHTD5M

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）								M	締め付けトルク（(Nm)）
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8～10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8～10	39.79	38.83
	26		8～10	41.38	40.42	31	48	35	14	4	3.5
	28		8～10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10～14	50.93	49.97	36	55	40
	34		10～16歳	54.11	53.15	41	61	45	15.5	5	6
	36		10～16歳	57.3	56.34
	40		10～19歳	63.66	62.7	46	67	50
	44		12～19歳	70.03	69.07	46	74	58	15.5	5	6
			20～24歳			55			16.5	6	12
	48		12～19歳	76.39	75.43	46	83	63	15.5	5	6
			20～25			55			16.5	6	12
	50		12～19歳	79.58	78.62	46	87	67	15.5	5	6
			20～25			55			16.5	6	12
	60		12～19歳	95.49	94.53	46	99	80	15.5	5	6
			20～25			55			16.5	6	12

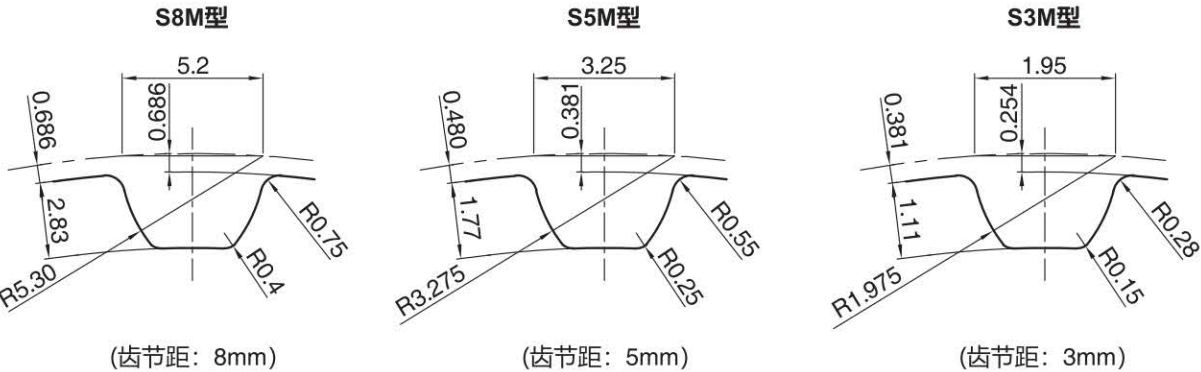

クランプ式高トルクタイミングプーリーS8M

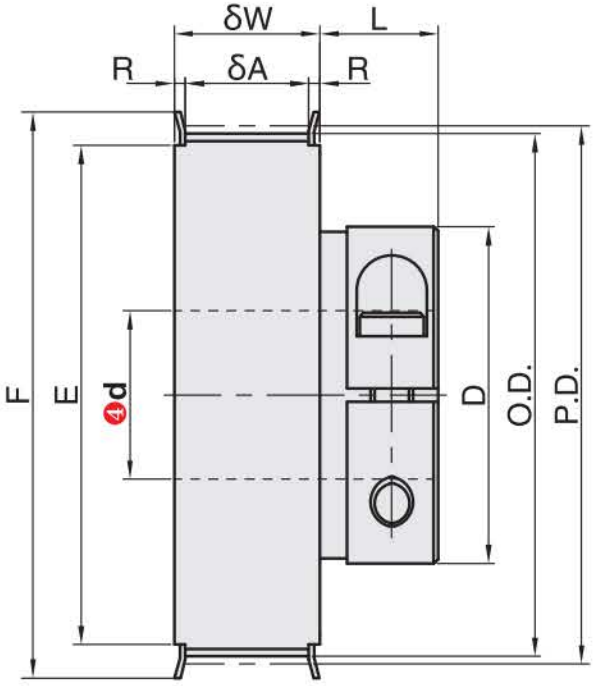

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）								M	締め付けトルク（(Nm)）
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10～14	50.93	49.56	36	58	40	14	4	3.5
	22		10～16歳	56.02	54.65	41	61	45	16	5	6
	24		12～19歳	61.12	59.74	46	67	50
	25		12～19歳	63.66	62.29		70	56
	28		15～19歳	71.3	69.93	46	80	60	16	5	6
			20～25			55			17	6	12
	30		15～19歳	76.39	75.02	46	87	67	16	5	6
			20～25			55			17	6	12
	32		18～19歳	81.49	80.12	46	87	67	16	5	6
			20～25			55			17	6	12
	34		18～19歳	86.58	85.21	46	95	75	16	5	6
			20～25			55			17	6	12
	36		18～19歳	91.67	90.3	46	99	80	16	5	6
			20～25			55			17	6	12

クランプ式高トルクタイミングプーリー HTD8M

タイプ			タイプD	PD	外径	D	F	E	L	締め付けボルト
カテゴリ	歯の数	分類（公称幅）								M	締め付けトルク（(Nm)）
HTD8M AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10～14	50.93	49.56	36	58	40	14	4	3.5
	22		10～16歳	56.02	54.65	41	61	45	16	5	6
	24		12～19歳	61.12	59.74	46	67	50
	25		12～19歳	63.66	62.29		70	56
	28		15～19歳	71.3	69.93	46	80	60	16	5	6
			20～25			55			17	6	12
	30		15～19歳	76.39	75.02	46	87	67	16	5	6
			20～25			55			17	6	12
	32		18～19歳	81.49	80.12	46	87	67	16	5	6
			20～25			55			17	6	12
	34		18～19歳	86.58	85.21	46	95	75	16	5	6
			20～25			55			17	6	12
	36		18～19歳	91.67	90.3	46	99	80	16	5	6
			20～25			55			17	6	12
