3C検査装置用iHFクロスローラースライド
今すぐお問い合わせ
iHF 0-50mm マイクロメータヘッド
Productfeatures:
マイクロメータヘッド（ダイヤルマイクロメータとも呼ばれる）は、ねじの原理に基づく精密測定機器で、軸方向の変位を正確に生成・表示するために設計されています。固定式の取り付けスリーブとバレルに加え、スピンドル、シンブル、微調整ノブなどの可動部品で構成されています。シンブルまたは微調整ノブを回転させると、スピンドルが軸に沿って直線的に移動します。
マイクロメータヘッドは、以下を含むさまざまな高精度の産業および科学分野で広く使用されています。
· 光ディスク読み取りレンズおよび書き込み可能な光ヘッドの製造および試験装置。
· 光ファイバー測位システム、光通信製品、および関連試験機器。
・半導体製造装置、検査・評価システム
· 液晶プロジェクターにおけるプリズムの位置決めと組み立て
・ミクロン単位の精度で微調整が必要な工作機械、治具、特殊ゲージなど。
マイクロメータヘッドは、高精度で信頼性の高い変位制御を備えているため、精密製造や気象学において重要なコンポーネントとして機能します。

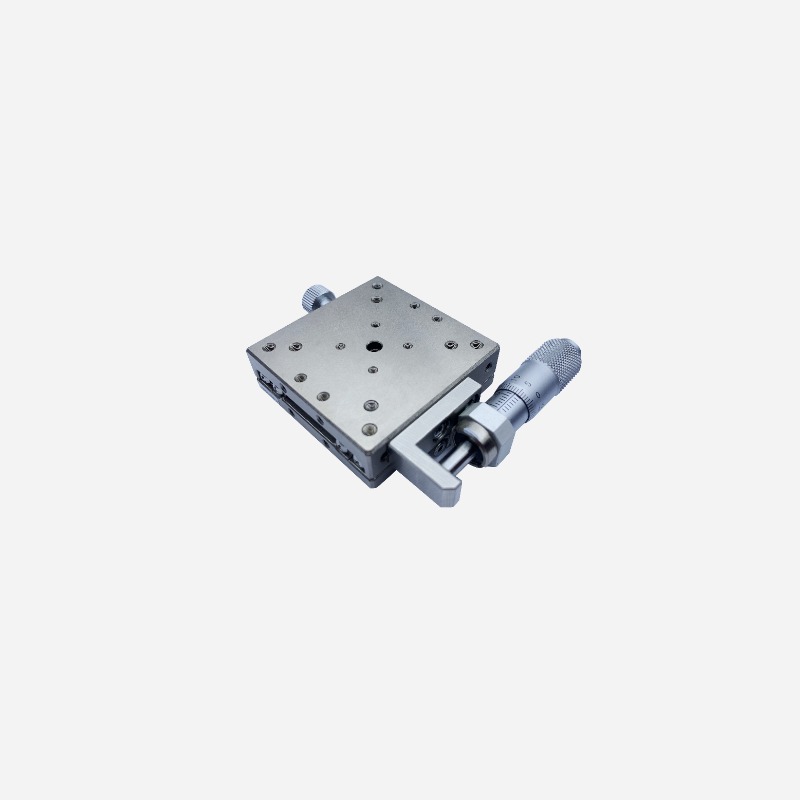

精密位置決めステージ:
| Product Model | Micrometer Head |
| Material | Aluminum Alloy |
| Module | ZD89AA ZD89AB ZD89AC ZD89BC ZD89AD ZD89BD ZD90AE ZD90AF ZD91AE ZD91AG ZD91AH ZD91AF ZD92AH ZD92AJ ZD93DH |
| Transport Package | Cartons |
| Trademark | iHF |
| HS Code | 9031900090 |
| Surface Treatment | Natural Anodized |
| Surface Color | Clear/Natural |
| Application | Prism positioning and assembly in liquid crystal projectors;Fiber optic positioning systems, optical communication products, and related test equipment;Semiconductor manufacturing equipment,inspection, and evaluation systems |
| Specification | Standard |
| Origin | Dongguan(Mainland) |
| Production Capacity | 100000 PCS/Year |
製品説明:
| Product | Micrometer Head |
| Customized | OEM, drawings or samples customized |
| Travel Range | 0~6.5 0~13 0~25 0~50 |
| Specifications | 35.5 42 58.5 68.5 62.5 70.5 80.5 95.5 116 121 156 |
| Least Count | 0.0005 0.001 0.005 0.01 |
| Movement Per Revolution | 0.025 0.25 0.5 |
| Material | Aluminum Alloy |
| Structure Type | Reverse/Standard Type |
| Zero Setting | Without /With Zero Adjustment |
| Tip Shape | Spherical Contact/Flat Contact |
| Key Features | High Precision Positioning, High Rigidity Design, Flexible Configuration, Excellent Protection, Low Noise Operation |
| Application Industry | Automated Production lines; Vision Inspection; Coordinate Measuring Machines; Laser Cutting, Engraving, Dispensing Equipment; Chip Packaging, PCB Processing |
応用
A micrometer head is a precision measuring instrument based on the screw principle, generating and indicating precise axial displacement. It consists of a fixed sleeve and a movable spindle driven by rotating a thimble or fine adjustment knob. Configurable with flat or spherical tips, and optional locking nut or ratchet stop, it is essential for micron-level adjustments in semiconductor manufacturing, fiber optic systems, precision machine tools, and optical assembly equipment.
