微小降伏限界を乗り越える: 次世代 CNC における高負荷ボールねじの最適化

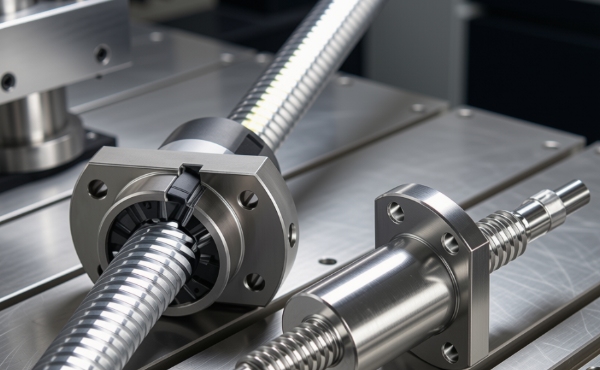

高精度サブミクロン加工および多軸同期オートメーションの領域では、リニアトランスミッション要素の選択がシステムのスループットと追跡忠実度の上限を決定します。代替の直線運動技術が登場する一方で、精密ボールねじは回転運動を高剛性の直線変位に変換するための基本的な機械部品です。しかし、現代の産業の需要により、速度エンベロープが 60 m/min を超え、加速度が 1.5g を超えることが求められているため、機械共振と速度リップルを軽減するシステムを設計するには、内部運動学についての深い理解が必要です。

iHF グループのような一流メーカーから製品を調達している設計エンジニアやシステム インテグレータにとって、長期的なトラッキング精度を達成することは、単に公称直径とリードを選択することだけではありません。それには、ボール循環ダイナミクス、プリロード劣化メカニズム、および熱安定化戦略の詳細な分析が必要です。

動的荷重下での機械的剛性とプリロードの最適化

高加速下で全体の剛性を維持するには、軸方向のバックラッシュを排除することが交渉の余地のない前提条件です。精密ボールねじメーカーは通常、制御された内部予圧技術によってゼロバックラッシを実現します。この機構は、ベアリング ボールと軌道プロファイルの間に計算された弾性変形を生成することに依存しており、通常は特大ボールの選択 (シングル ナット プリロード)、または 2 つの異なるナット本体間の専用スペーサー (ダブル ナット プリロード) を利用します。

頑丈な CNC フライス センターまたはプラスチック射出成形機用の高負荷ボールねじを指定する場合、予圧タイプの選択は静的剛性と熱摩耗プロファイルの両方に直接影響します。

● 4 点接触 (シングル ナット):コンパクトな設置面積と優れたラジアル荷重処理を提供しますが、差動滑りに対してより高い感度を示し、高速での局所的な発熱を促進する可能性があります。

●  2点接触（ダブルナット）：優れた高速性能を発揮します。負荷ゾーンを分離することにより、内部摩擦が最小限に抑えられ、早期の材料疲労を引き起こすことなくボールねじアセンブリが構造的な剛性を維持できるようになります。

iHF グループは、動的荷重シフト下で接触角 (通常 45° に校正) を最適化するカスタムの内部形状プロファイルを設計します。この特殊な幾何学的調整により、厳しい軸方向反転応力下でも接触応力分布が高炭素クロム軸受鋼 (SUJ2) の弾性限界内に留まり、マイクロピッチングや表面下の層間剥離が防止されます。

熱運動学: 高負荷サイクルにおける摩擦熱の管理

高速直線位置決め精度の主な制限要因は熱膨張です。精密ボールねじは連続デューティサイクルで動作するため、ナットアセンブリ内で発生する摩擦トルクによりシャフトの温度が上昇します。鋼の熱膨張係数は約 11.7 × 10-6/°C であるため、1 メートルのシャフトにわたる 5°C のわずかな温度差によって、ほぼ 60 μm の位置決め誤差が引き起こされる可能性があり、ミクロンレベルの公差で校正されたシステムを完全に台無しにしてしまいます。

これを中和するために、高性能の実装は 2 つの側面からなるエンジニアリング アプローチに依存しています。

1. 高度な潤滑ダイナミクス

高粘度の合成グリースと連続オイルエア潤滑システムのどちらを選択するかは、dm n 係数に完全に依存します (dm はボールのピッチ円の直径 (mm)、n は回転速度 (rpm) です。 dm n 値が 70,000 を超えるシステムの場合、ナット界面から局所的な熱エネルギーを除去するために、統合された冷却チャネルによる強制オイル潤滑が重要になります。

2. 機械的な軸方向のプリテンショニング

工作機械の組み立て中、ボールねじシャフトは、サポートベアリングの精密研削ロックナットを介して意図的に引き伸ばされます。予想される熱膨張力に相当する所定の引張荷重を加えることで、シャフトの物理的成長が構造張力の減少によって効果的に吸収され、移動ストローク全体にわたって安定したピッチ距離が維持されます。

循環共振と速度リップルの克服

ミクロスケールでは、直線運動が完全に直線であることはほとんどありません。個々のベアリング ボールが負荷ゾーンを出て、リターン チューブまたはデフレクター キャップを介して再循環経路に再び入るとき、内部力の微妙な変化により動作トルクにわずかな変動が発生します。速度リップルとして知られるこの現象は、精密研削や光学加工の用途において表面仕上げの品質を直接低下させる高周波微振動を引き起こす可能性があります。

これに対処するために、iHF グループは高度なコンピュータ化された研削プロセスを利用して、正確な幾何学的連続性を備えたボール トラック プロファイルを仕上げています。接線方向リフトオフ再循環設計を実装することにより、ボールはリターン機構に突然衝突するのではなく、ゴシックアーチ溝からスムーズに持ち上げられます。これにより、音響ノイズが最大 6 dB 減少し、トルク リップル曲線が大幅に平坦化され、非常にスムーズで決定的な線形動作が実現します。

結論

ボールねじは、現代の産業用モーション システムの基礎コンポーネントであり、幅広い用途にわたって高精度、高効率の直線運動を可能にします。機械効率、耐荷重、位置精度の組み合わせにより、オートメーション、ロボット工学、精密工学において不可欠なものとなっています。

iHF グループは、高度な製造能力とアプリケーションを重視したエンジニアリングにより、世界の産業オートメーションの進化する需要をサポートするボールねじソリューションを提供しています。
