現代の工業生産の状況では、高精度の位置決めはもはや贅沢品ではなく、基本的な要件となっています。光学アライメントステージや半導体製造から特殊な実験装置に至るまで、サブミクロンの精度への要求がエンジニアリングの革新を推進しています。これらのサブミリメートル調整の中心には、重要であるにもかかわらず過小評価されがちなコンポーネントであるマイクロメーターヘッドが置かれています。
標準的な手持ち式マイクロメーターは品質管理検査のために製造現場で広く普及していますが、一体型マイクロメーターヘッドは根本的に異なる目的を果たします。これらは、超微細な直線変位を提供するために、より大きな機械システム内の永久または半永久的なサブアセンブリとして設計されています。これらのコンポーネントの選択、取り付け、最適化には、機械設計とアプリケーション変数についての深い理解が必要です。

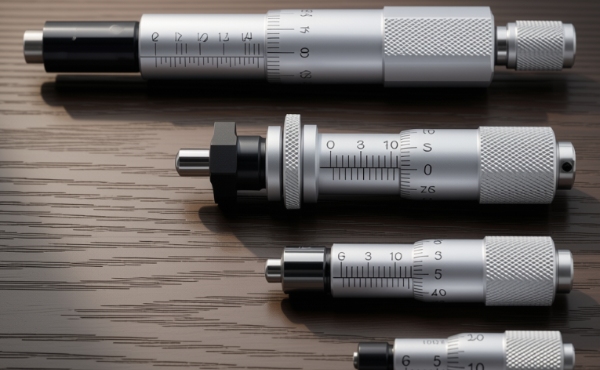

精密システムを設計する場合、最初の分かれ道は、従来の機械式マイクロメータ ヘッドと高度なデジタル マイクロメータ ヘッドのどちらを選択するかです。この選択によって、システムのコストだけでなく、運用効率やデータ統合機能も決まります。
機械式のバリエーションは、高精度ピッチねじ (通常 1 回転あたり 0.5 mm または 0.25 mm) とレーザーエッチングされたバーニア スケールのみに依存しています。主な利点は次のとおりです。
環境干渉に対する耐性: 電子機器がないということは、環境干渉に対する影響がゼロであることを意味します。
電磁妨害 (EMI) または高温による劣化。
長寿命: 適切な潤滑を行えば、硬化鋼製メカニカルヘッドは手動による継続的な操作で数十年持続します。
自動化されたワークフローや迅速なデータロギングが必要な環境には、電子デジタルマイクロメーターヘッドが不可欠です。容量性または光電式ロータリー エンコーダを利用して、機械的回転をデジタル読み取り値に変換します。主な利点は次のとおりです。
SPC 出力: リアルタイムの統計的プロセス制御データは、SPC ケーブルを介して中央監視システムに直接エクスポートできます。
エラー削減: バーニアスケールを読み取る際の人間の視差エラーを排除し、異なるオペレーター間での一貫性を確保します。
システム統合におけるよくある落とし穴は、スピンドル先端の形状を見落とすことです。マイクロメータのスピンドルと接触ターゲット表面の間の相互作用は、軸方向の精度と摩耗分布に大きな影響を与えます。
先端が平らなスピンドルは、完全に平らで平行な表面を押す場合に最適です。軸方向の荷重をより広い表面積に分散させ、局所的な応力を軽減します。ただし、ターゲット表面がわずかでもずれていたり角度がついていたりすると、エッジローディングが発生し、早期の摩耗や測定トラッキングエラーが発生します。
ターゲット表面がスピンドル軸に対して完全に垂直であることが保証できない場合は、球面マイクロメータヘッドが最適な選択肢です。丸みを帯びた先端により、わずかな角度のずれに関係なく、単一の一貫した接触点が保証されます。この構成は、動作に傾斜が伴う光学ミラー マウントや多軸位置決めステージで広く採用されています。
標準コンポーネントは、極端な産業環境にさらされると故障することがよくあります。重負荷のオートメーションや高負荷の産業機械の場合、一般的な仕様では不十分です。エンジニアリング チームは、先端が超硬測定面で構成された頑丈なマイクロメータ ヘッドや特殊なピッチ安定化機構など、耐久性の高いソリューションに目を向ける必要があります。
さらに、スペースの制約により設計の柔軟性が制限される場合、小型マイクロメータヘッドを統合することで、解像度を犠牲にすることなく高密度のコンポーネントの実装が可能になります。これらのマイクロスケールのコンポーネントは、標準的なピッチ精度を維持しながら、全体の設置面積を最大 40% 削減します。
数千サイクルにわたる一貫性が最重要である大規模な製造セットアップでは、経験豊富な世界的な部品メーカーとの提携が不可欠です。 iHF グループは、工業的に検証されたハイエンドの直線運動および高精度位置決めコンポーネントの提供を専門としています。 iHF グループは、雌ねじの形状を最適化し、高度な表面硬化技術を利用することで、マイクロメーター ソリューションが継続的な動作ストレスに耐えながら、サブミクロンの再現性を維持できるようにしています。
アキシアル荷重容量は、主にねじピッチと内部ナットのかみ合いの表面積によって決まります。定格静荷重を超えるとねじ山が弾性変形し、軸方向のガタが発生します。高推力用途の場合、エンジニアは、直線力を拘束せずに分散するように特別に設計された、修正された台形プロファイルを備えた粗いピッチのネジを備えた頑丈なマイクロメータ ヘッドを指定する必要があります。
バックラッシは、回転するために必要なスピンドルの雄ねじと雌ねじの間にある微小な隙間によって発生します。重要なセットアップでこれを軽減するには:
外部定荷重バネ (ウェーブ スプリングや引張バネなど) を実装して、ターゲット ステージをマイクロメータ チップに対して常にプリロードした状態に保ちます。
最終位置に到達したら、ロックナットまたは定トルク分割ナット設計を備えたマイクロメータヘッドを使用して、ねじ山の遊びをクランプします。
標準的なスピンドルは前進するにつれて回転し、接触面に回転トルクを加えます。光学的アライメントでは、このトルクにより、ミラー マウントに微細なねじれや傷が生じる可能性があります。回転しないスピンドルマイクロメータヘッドは純粋に直線的に前進し、トルク伝達を排除し、繊細な光学コーティングや高摩擦のターゲット材料を表面せん断から保護します。
