ボルトを超えて: 円形フランジ アクセサリによる優れたシール性と剛性のエンジニアリング

現代の産業工学では、配管システム、圧力容器、または精密回転アセンブリの完全性は、主要コンポーネント自体ではなく、それらが接続される重要なインターフェースに左右されることがよくあります。フランジは、これらのジョイントを作成するための普遍的なソリューションですが、標準の円形フランジ アセンブリの信頼性は、それをサポートするコンポーネントと同じ程度に限られます。ここでは、高性能円形フランジ アクセサリが二次的な必需品から、システムの安全性、寿命、および運用上の剛性を決定する主要な要素へと移行します。

OEM や加工工場のエンジニアや調達専門家にとって、これらのアクセサリのニュアンスを理解することは非常に重要です。標準の ASME または DIN フランジは基礎を提供しますが、標準コンポーネントでは、動的荷重、熱サイクル、激しい腐食、または精密な位置合わせの必要性などの特定の課題に対処できません。これは専門分野であり、iHF グループが専門知識を提供し、単なるハードウェアを超えてそれ自体が重要なコンポーネントとなるエンジニアリングされたアクセサリ ソリューションを提供します。

負荷分散と予圧保持の最適化

円形フランジ ジョイントの主な機能は、漏れ防止シールを維持することです。これは、ボルトを介してガスケットに圧縮荷重 (予圧) を加えることで実現されます。ただし、標準のナットとボルトは、振動による緩み、熱膨張の不一致、フランジ面全体にわたる不均一な応力分布など、多数の故障モードにさらされます。

これに対処するには、円形フランジ用の特殊な高張力ファスナーが必要です。これらは標準のグレード 8 ボルトではありません。風力タービンのタワーセグメントや高圧原子炉など、並外れた信頼性が要求される用途に対して、iHF グループは、加工されたストレッチボルトやスタッドボルトアセンブリの使用を支持しています。計算された弾性特性を備えた締結具を利用することにより、ジョイントはボルトの降伏点やガスケットの最小圧縮を超えることなく、熱負荷と動的負荷を吸収できます。

さらに、取り付け中に不均一なトルクがかかると、ガスケットが早期に破損する主な原因になります。標準ナットでは、特にクリアランスが限られている場合、大幅な予圧に伴う高摩擦に対処するのが困難です。 iHF グループが開発、供給するような特殊な円形フランジ丸ナットは、ねじ山と座面の摩擦係数を最適化することでこの問題に対処し、トルク ツールからジョイントへの予荷重のより正確かつ再現性の高い伝達を可能にします。多くの場合、これらの最適化された設計によりワッシャーの必要性がなくなり、組み立てが簡素化され、潜在的な漏れ経路が減少します。

重要な動作条件に対するシーリング戦略

ガスケットの選択は標準化されることがよくありますが、アクセサリ由来のクランプ力下でのガスケットとフランジ面仕上げとの相互作用は標準的ではありません。標準的なフランジ (例: 隆起面) の場合は、標準的なうず巻きガスケットで十分な場合があります。

ただし、揮発性化合物や高い熱流束を伴う重要な用途では、フランジ アセンブリ用の頑丈なワッシャーや特殊な荷重保持ナット システムなどのアクセサリが不可欠です。これらにより、長年の使用にわたってガスケットの「スプリングバック」機能が維持されることが保証されます。不均一な荷重分布により過剰に圧縮されたガスケット、または熱サイクルにより圧縮が失われたガスケットは漏れます。 iHF グループの特殊なフランジ ジョイント サポート コンポーネントは、一次シールの完全性を失うことなく、ガスケットの動作ウィンドウを維持し、少量の熱的および機械的動きを補償するように設計されています。

特殊なロボット工学とリニアシステムの堅固な統合

円形フランジの用途は流体輸送をはるかに超えています。最新のオートメーションでは、特殊なフランジを使用して、ロボット アーム、精密回転テーブル、リニア アクチュエーターのジョイント モーターを接続します。このようなシナリオでは、アクセサリはシール以上の機能を提供する必要があります。極めて高い剛性と正確な位置決めを提供する必要があります。

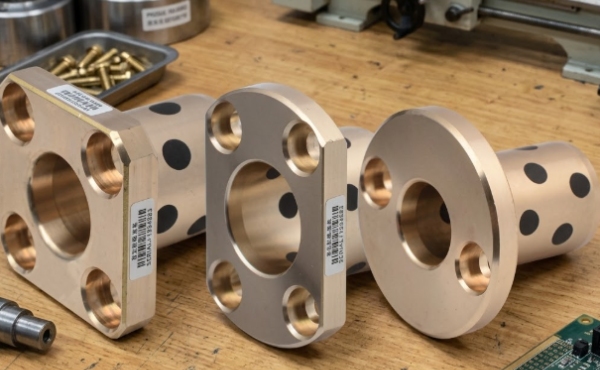

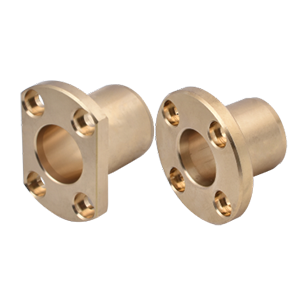

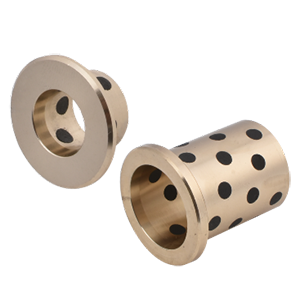

3D プリンターやロボット エンド エフェクターなどの高精度システムでは、標準のボルト クリアランスによって傾斜が生じる可能性があります。アクセサリは、クリアランスをほぼゼロに近いジョイントを容易にする必要があります。これは多くの場合、正確な位置合わせピン、最適化されたフランジ ヘッド ボルトの使用、またはフランジと特殊なベアリングの統合によって実現されます。 iHF グループは、直線運動コンポーネントとそのサポート ハードウェアの統合を専門としています。同社の円形フランジ リニア ベアリング アクセサリは、取り付けフランジがスペースを節約しながら剛性を高め、複雑な多軸システムに必要な柔軟な多穴取り付けパターンを提供します。アクセサリは、g6 シャフト公差の適応を維持するように設計されており、取り付けポイントでの回転剛性を犠牲にすることなく、摩擦のない直線運動を保証します。

腐食とメンテナンスサイクルへの対処

フランジ ジョイントの生涯コストは、特に化学処理、海洋プラットフォーム、風力エネルギーなどの過酷な環境では、メンテナンス サイクルによって左右されることがよくあります。標準的な留め具が腐食すると、接合部の破損が発生したり、少なくとも、高価で危険な取り外しプロセスが必要になったりする可能性があります。

このような環境では、耐食性フランジ付属品の使用が必須です。ただし、材料の選択には高度な注意が必要です。一般的なステンレスボルトに変更しただけでは、取り付け時に「かじり」が発生したり、疲労強度が低下したりすることがあります。 iHF グループは、接合部の機械的完全性を損なうことなく、必要な耐薬品性を提供するために、ファスナーと丸ナットに高度な冶金と特殊なコーティングを利用しています。ワッシャーの必要性を排除し、隙間腐食に利用できる表面積を減らす最適化された設計構成を採用することにより、ボルト締めシステムは設計寿命にわたって低メンテナンスまたはメンテナンスフリーとして定義され、プラントの可用性が大幅に向上します。

戦略的調達: iHF グループの利点

産業システムの完全性が最優先である場合、標準ハードウェアでの標準化は戦略的リスクとなります。高性能円形フランジ アクセサリは、プロジェクトの総コストに占める割合はわずかですが、信頼性に不釣り合いに大きな影響を与えます。システムの寿命の最適化、プラントの可用性の最大化、または自動機械の精度の向上を目指す組織に対して、iHF グループはコンポーネントの供給を超えて、最適化された接合完全性ソリューションを提供する共同エンジニアリング アプローチを提供します。システムの最も脆弱な点を侵害しないでください。優れたエンジニアリングを選択します。
