現代の産業オートメーションでは、モーション伝送システムは優れた精度、安定性、信頼性で動作することが期待されています。サーボ駆動ロボット、高速パッケージング装置、半導体機械、精密組立ラインなどのいずれにおいても、わずかなバックラッシュやシャフトの滑りでも同期が損なわれ、摩耗が増加し、生産効率が低下する可能性があります。
従来のキー付きプーリー システムは動力伝達用途で長年使用されてきましたが、シャフトの損傷、組み立ての複雑さ、バックラッシュ、不均一な応力集中などの制限も生じます。

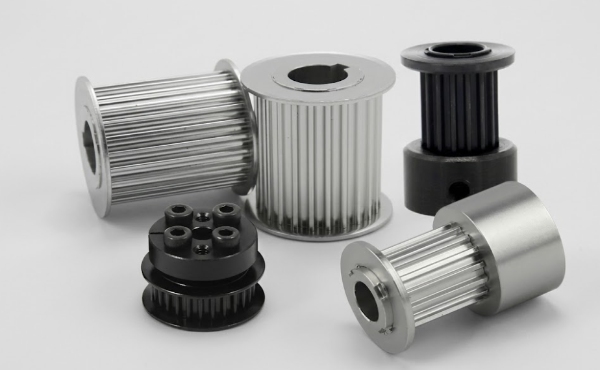

これらの課題を解決するために、トルク キーレス ロッキング タイミング ベルト プーリーは、高度な産業システム向けの高効率で精度を重視した代替品として登場しました。
このソリューションは、高トルク伝達能力とバックラッシュのないシャフトロック技術を組み合わせることで、優れた同期精度、容易なメンテナンス、および向上した動作信頼性を提供します。
モーショントランスミッションの専門メーカーとして、iHF グループは、高精度、高速、長期にわたる機械的安定性を必要とする厳しい産業環境向けに設計された、高度なキーレス ロッキング タイミング ベルト プーリー ソリューションを開発しています。
従来のタイミング ベルト プーリーは通常、次のものに依存しています。
●キー溝
● 止めねじ
● しまりばめ
● メカニカルロックピン
これらの方法は、中程度の条件下ではトルクを効果的に伝達できますが、高性能システムでは多くの場合、いくつかの工学的欠点が生じます。
一般的な問題には次のようなものがあります。
● シャフト表面の傷
● 不均一な応力分布
● マイクロバックラッシ
● 位置合わせが難しい
● 振動の増加
● 複雑なインストール手順
高速サーボ システムでは、シャフトとプーリー間の微細な動きでさえ、位置決め精度や同期の一貫性に悪影響を与える可能性があります。
これは、ミクロンレベルの精度と連続稼働を必要とする業界ではますます問題になります。
キーレス ロッキング タイミング ベルト プーリーは、精密なクランプ機構を使用して、シャフトの周囲に均一な半径方向の圧力を生成します。
キーやネジによる局所的な力に依存するのではなく、ロック アセンブリはクランプ圧力をシャフト表面全体に均等に分散します。
この設計により、いくつかの重要な利点が生まれます。
● トルク伝達効率の向上
● バックラッシュレス動作
● シャフトの摩耗を軽減します。
● 簡単な設置
● 同心度の向上
● システムの安定性の向上
最新のオートメーション システムにとって、これらの利点は生産性の向上とメンテナンス コストの削減に直接つながります。
トルク キーレス ロッキング タイミング ベルト プーリーの最も重要な利点の 1 つは、その卓越したトルク伝達能力です。
クランプ力が均等に分散されるため、プーリーは次のような状況でも堅固な接続を維持できます。
● 高加速度
● 負荷の急激な変化
● 連続高速回転
● 動作条件の反転
キー溝の周囲に応力が集中するキー付きシステムとは異なり、キーレス ロック機構はトルク負荷を均一に分散します。
これにより、応力集中が最小限に抑えられ、伝達の安定性が大幅に向上します。
次のような業界向け:
● ロボティクス
● 自動コンベア
● CNCシステム
● 包装機械
● 印刷設備
生産の一貫性を維持するには、高いトルクの信頼性が不可欠です。
iHF グループが開発したエンジニアリング設計により、厳しい動作環境でも滑りのない安定した電力伝達が保証されます。
バックラッシュは、精密モーション制御システムにおける最も重要な問題の 1 つです。
回転の遊びがたとえ少量であっても、次のような原因となる可能性があります。
● 位置決め誤差
● タイミングのずれ
● 振動
● 再現性の低下
● サーボの不安定性
キーレスロッキングタイミングベルトプーリーのリジッドフィット構造により、シャフトとプーリーハブ間の機械的隙間を排除します。
これにより、真のバックラッシュのないトランスミッションが実現します。
その結果、システムは次のことを実現します。
● より高い同期精度
● ダイナミックレスポンスの向上
● リピート位置の改善
● よりスムーズなモーションプロファイル
高速オートメーション機器の場合、製品の品質とプロセスの一貫性を維持するには、このレベルの同期精度が不可欠です。
従来のプーリーの取り付けでは、多くの場合、以下が必要になります。
●キー溝加工
● 精密な位置合わせ
● 止めネジ調整
● 追加のロックコンポーネント
これらのプロセスにより、組み立て時間が長くなり、メンテナンス手順が複雑になります。
トルク キーレス ロッキング タイミング ベルト プーリーにより、取り付けが大幅に簡素化されます。
主な利点は次のとおりです。
● キー溝不要
● 止めネジ不要です。
● 素早い取り付け、取り外しが可能です。
● 組み立ての複雑さの軽減
● メンテナンス作業の迅速化
ロック機構は設置中に自動的に中心を調整するため、技術者は特殊な工具を使用せずに正確な位置決めを行うことができます。
これは、ダウンタイムの削減が業務効率を直接的に向上させる製造環境において特に有益です。
従来のプーリー システムで見落とされがちな問題の 1 つは、シャフトの損傷です。
キー溝と止めねじにより、次のような問題が生じることがよくあります。
● 表面の凹み
● 応力集中
● 疲労亀裂
● 腐食開始点
これらの問題は時間の経過とともにシャフトの完全性を低下させ、交換コストを増加させます。
キーレス ロッキング設計は、接触面全体に均等な半径方向の圧力を加えることで、局所的なシャフトの損傷を防ぎます。
これにより、以下が提供されます。
● シャフト保護の向上
● メンテナンスコストの削減
● コンポーネントの寿命が長い
● 長期信頼性の向上
高い負荷の下で継続的に動作する精密機械の場合、システムのパフォーマンスを長期にわたって維持するには、シャフトの表面を保護することが重要です。
ロック構造自体を超えて、プーリーの歯の形状もトランスミッションの品質に重要な役割を果たします。
iHF グループが設計した最適化された歯形により、以下が改善されます。
●ベルトの噛み合い精度
● 負荷分散
● 回転の滑らかさ
● ノイズ低減
● タイミングの一貫性
正確な歯のかみ合いにより振動が低減され、高速運転時のベルトの摩耗が最小限に抑えられます。
これは次のことに貢献します。
● 安定した同期動作
● 動作音の低減
● 高効率化
● ベルトの長寿命化
正確なタイミング制御が不可欠なアプリケーションでは、最適化されたプーリーの形状がパフォーマンス上の大きな利点となります。
これらのプーリーは多用途性を備えているため、幅広い高度な産業システムに適しています。
バックラッシュのない動作により、ロボットの位置決め精度と再現性が向上します。
安定した同期伝送により、ライン速度と製品の一貫性が向上します。
高精度・低振動で超精密な製造プロセスをサポートします。
剛性の高いトルク伝達により、加工の安定性と動作制御が向上します。
確実なクランプにより、急加速および急減速サイクル時の滑りを防ぎます。
産業オートメーション システムは、次のことに向けて進化し続けています。
● 高速化
● 精度の向上
● コンパクト設計
● メンテナンス要件の軽減
これらの要求を満たすために、トランスミッション コンポーネントは基本的な機械的機能以上の機能を提供する必要があります。
iHF グループは、以下を組み合わせた精密設計の伝送ソリューションの開発に重点を置いています。
● 高トルク容量
● バックラッシレス性能
● 簡単な統合
● 長期耐久性
● 正確な同期
iHF グループは、ロック構造、プーリーの形状、製造精度を最適化することで、メーカーが幅広い産業用途にわたってより安定した効率的なモーション伝達システムを実現できるよう支援します。
主な利点は、バックラッシュのないトルク伝達と、取り付けの容易さとシャフトの保護の向上です。
バックラッシュは、自動化システムにおける同期精度、位置決め精度、サーボの安定性に影響を与えます。
はい。均一なクランプ力と正確なアライメントにより、高速および高負荷の環境に非常に適しています。
キー溝や止めねじとは異なり、ロック機構は圧力を均等に分散してシャフト表面を保護します。
ロボット工学、パッケージングオートメーション、半導体製造、CNC機械、精密組立システムなどの業界は大きな恩恵を受けます。
