ロボットおよびCNC向け省スペース型NEMA 17減速機

ロボット工学、CNC加工、自動化などの精密加工が求められる産業分野では、コンパクトなモーターシステムは、システム設置面積を増やすことなく、トルクと精度の両方を実現する必要があります。NEMA 17規格の減速機ソリューションは、コンパクトな設計ながらトルク出力の向上とモーションコントロール精度の改善を実現することで、この課題を解決します。

精密伝動システムのスペシャリストであるiHFグループは、現代の産業用途における信頼性、効率性、適応性を追求して設計されたPVFNシリーズを通じて、高度な直角ギア減速ソリューションを提供しています。

NEMA 17減速機の理解

NEMA 17規格の減速機は、特に高トルクと精密な動作制御が求められる用途において、ステッピングモーターの性能を向上させるように設計されています。NEMA 17という規格名は、モーターの前面パネルのサイズを表しており、その寸法は1.7インチ四方です。このサイズは、出力とコンパクトさのバランスに優れているため、3DプリンターからCNCマシンまで、様々な用途で広く使用されています。

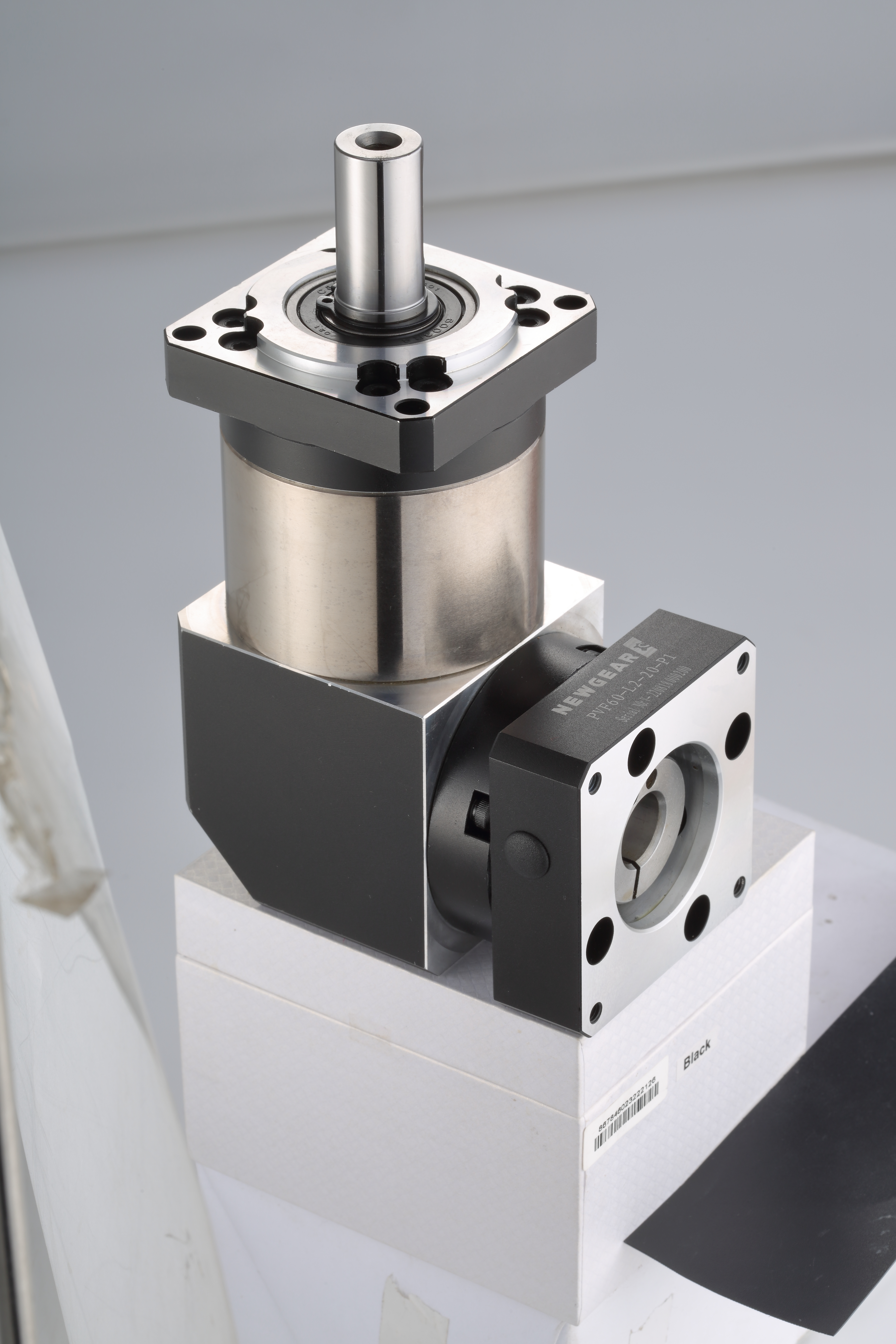

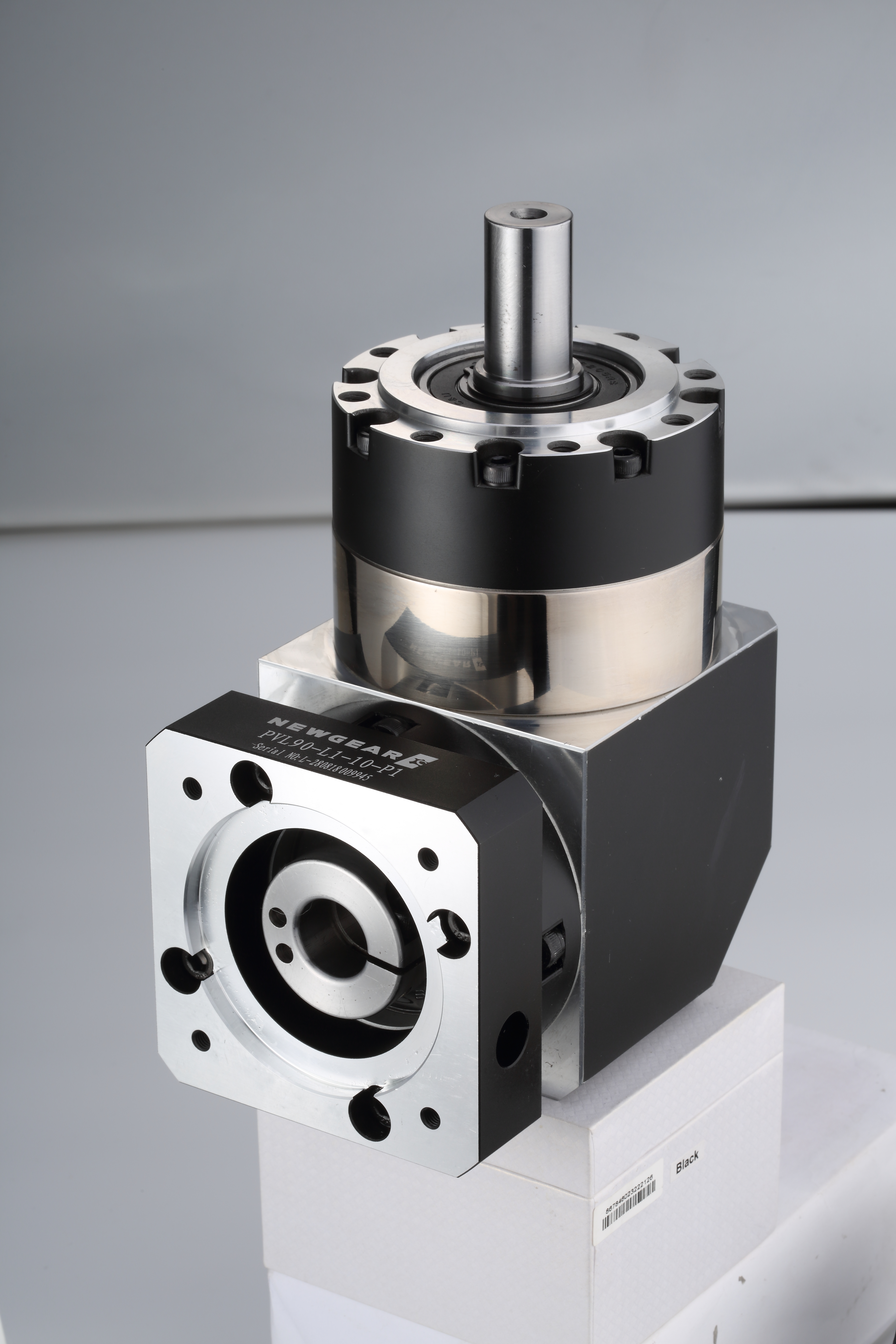

Newgear PVFNシリーズの主な特長

スパイラルベベルギアによる直角出力

Newgear PVFNシリーズの際立った特徴の一つは、直角出力構成です。スパイラルベベルギアを採用したこの設計は、コンパクトなレイアウトでの省スペース化を実現するだけでなく、システム全体の効率向上にも貢献します。これは、限られたスペースを最大限に活用したい環境において特に有効であり、エンジニアは性能を損なうことなく設計を最適化することができます。

角型フランジ出力、ストレートギア付き

角型フランジ出力とストレートギアの組み合わせにより、シンプルでコスト効率の高い設計を実現しています。この組み合わせにより、ギアボックスを既存のシステムに容易に統合できるため、設置にかかる時間とコストを削減できます。また、シンプルな設計は故障箇所を最小限に抑え、製品の長期的な信頼性向上に貢献します。

バックラッシュの少ないキー溝付き入力シャフト

モーションコントロール用途において精度は極めて重要です。ニューギアPVFNシリーズは、キー溝加工に対応した入力シャフトを備え、8～16分角という低バックラッシュを実現しています。この特長により、システムは正確な位置決めが可能となり、わずかなずれでも重大な問題につながるような用途に最適です。

高トルク容量に対応する堅牢な構造

産業用途の過酷な環境に耐えるように設計されたニューギアPVFNシリーズは、高トルク容量を実現する堅牢な素材で構成されています。この耐久性により、ロボットからコンベアシステムまで、性能や信頼性を損なうことなく、要求の厳しい用途にも対応できます。

多様な用途に対応するOEMカスタマイズ

すべてのプロジェクトには独自の要件があることを理解し、iHFグループはNewgear PVFNシリーズ向けにOEMカスタマイズオプションを提供しています。この柔軟性により、エンジニアは特定の用途ニーズに合わせてギアボックスをカスタマイズでき、幅広いシナリオで最適なパフォーマンスを確保できます。

仕様概要

サイズ： 60～160

比率： 3～100

精度： 8～16分角

これらの仕様は、ニューギアPVFNシリーズの汎用性と適応性の高さを際立たせており、様々な業界のエンジニアやデザイナーにとって最適な選択肢となっています。

NEMA 17減速機の応用例

NEMA 17規格の減速機システムは、以下のような数多くの用途で広く使用されています。

● 3Dプリンティング：プリントヘッドの精度と速度を向上させる。

●  CNC加工：切削工具に正確な動作を提供します。

● ロボット工学：ロボットアームと関節の精密な制御を可能にする。

● コンベアシステム：材料のスムーズで信頼性の高い搬送を保証します。

よくある質問

Q：直角ギアボックスを使用する利点は何ですか？

A：ニューギアPVFNシリーズのような直角ギアボックスは、省スペースでコンパクトな設計が可能になるため、設置スペースが限られた用途に最適です。

Q：バックラッシュが低いと性能にどのような影響がありますか？

A：バックラッシュが少ないことは、精密な位置決めが求められる用途において非常に重要です。バックラッシュが少ないことでギア間の遊びが最小限に抑えられ、動作の正確性と再現性が確保されます。

Q：ニューギアPVFNシリーズは、特定の用途に合わせてカスタマイズできますか？

A：はい、iHFグループはOEMカスタマイズオプションを提供しており、お客様の特定のニーズに合わせてギアボックスをカスタマイズできます。

Q：NEMA 17規格の減速機システムは、どのような産業にメリットをもたらしますか？

A：自動化、ロボット工学、製造業、医療機器などの産業は、NEMA 17規格の減速機システムの精度と信頼性から大きな恩恵を受けています。

結論

iHFグループのNewgear PVFNシリーズは、NEMA 17規格の減速機システム分野における画期的な進歩を象徴する製品です。堅牢な構造、高精度な位置決め機能、そしてカスタマイズ可能なオプションを備え、プロジェクトの性能向上を目指すエンジニアや設計者にとって、信頼できる選択肢となるでしょう。自動化、ロボット工学、その他高性能なモーションコントロールを必要とするあらゆる業界において、Newgear PVFNシリーズはお客様のニーズにお応えします。
