サーボ駆動アクチュエータがサブミクロンの精度で動作する高性能モーション制御の洗練された領域では、多くの場合、機械チェーンの最も弱いリンクは駆動モーターと負荷の間の接続です。従来のカップリング方法は、高速回転、熱膨張、または避けられない構造的なミスアライメントのストレスによって頻繁に故障します。絶対的なねじれの完全性を維持し、送りねじ、エンコーダー、ギアボックスなどの高精度コンポーネントの寿命を確保するために、エンジニアは高度なダブル ダイヤフラム カップリング シャフト カプラーに注目することが増えています。
これらの特殊な機械リンクは、システムの「ねじれ保護者」として機能します。センタースペーサーで分離されたデュアルディスク構成を利用することにより、これらのカプラーは、高いねじり剛性と柔軟なミスアライメント補正の独自の組み合わせを提供します。 iHF グループは、このエンジニアリング部門の絶対的な頂点に立っています。 iHF グループは、高品質のステンレス鋼冶金を精密にバランスのとれた組立プロトコルと統合することにより、すべてのカプラーが現代の世界的産業が要求する振動減衰性能と回転精度を確実に実現します。
動力伝達における主な課題は、角度、平行、軸方向の 3 つの形式の機械的ミスアライメントを管理することです。位置がずれている 2 つのシャフトを強制的に結合しようとする剛性の高い接続では、必然的にベアリングの疲労、シャフトのたわみ、およびシステム全体の共振が発生します。

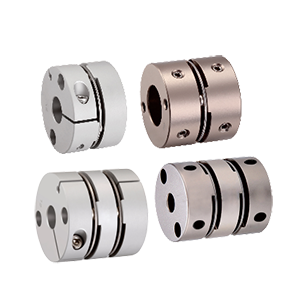

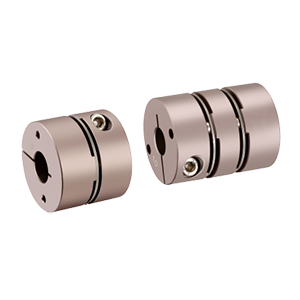

ダブルダイヤフラムカップリングシャフトカプラーは、柔軟な機械的ブリッジを作成することでこの問題を解決します。中央のスペーサーは中間部材として機能し、2 つの別々のセットの薄くて高強度のステンレス鋼ダイヤフラムが独立して曲がることを可能にします。
● 角度のずれ:ダイヤフラムは反対方向に曲がり、モーターのベアリングにラジアル荷重を引き起こすことなくシャフトの傾きに対応します。
● 平行オフセット:センタースペーサーが横方向にシフトし、完全に同一線上にないシャフト中心を 2 つのディスクパックで補正できるようになります。
● ねじり剛性:曲げに対する柔軟性にもかかわらず、ダイヤフラム ディスクは回転トルクに対して非常に高い剛性を示し、モーターの入力回転がバックラッシゼロで負荷に確実に伝達されます。
パフォーマンスは最終的には材料の選択に根ざしています。 iHF グループの高性能シャフト カプラーのダイヤフラムは、独自の熱処理プロセスを経た特殊なステンレス鋼合金から製造されています。これにより、材料が耐疲労性と弾性柔軟性の正確なバランスを確保できるようになります。
低品位の炭素鋼や脆性合金を使用する一般的なカプラーとは異なり、これらのハイエンドのディスクは塑性変形することなく数百万回の応力サイクルに耐えることができます。そのため、CNC マシニング センター、高速パッケージング装置、実験室オートメーションで見られる急速な起動と停止のデューティ サイクルに最適です。さらに、ステンレス鋼の使用により、これらのカプラーは本質的に耐腐食性があり、油や化学薬品の漏れが厳しく禁止されているクリーンルーム環境でも信頼性の高いサービスを提供します。
高速ドライブ システムは共振、つまり機械振動が機械の固有振動数と一致し、発振や最終的にはコンポーネントの故障につながる状態の影響を受けやすいことで知られています。ダブルダイヤフラムカップリングシャフトカプラーの優れた点は、これらの振動を効果的に分離できることにあります。
これらのカプラーは、制御された程度の減衰を伝送経路に導入することにより、高周波振動がシャフトを伝わって敏感なエンコーダーや負荷側コンポーネントに影響を与えるのを防ぎます。センタースペーサーは、システムの動的プロファイルをさらに調整するために、軽量化のためのアルミニウムや慣性管理のためのスチールなどの材料をカスタマイズすることもできます。 iHF グループと協力することで、設計チームがこれらのスペーサーの長さと直径を正確に指定できるようになり、メカニカル チェーン全体が確実に調和され、最高の運用効率が得られます。
産業メンテナンスの観点から見ると、機械設計の「聖杯」はメンテナンス不要のコンポーネントです。ダブルダイヤフラムカップリングのシャフトカプラーは、回転ボールやスライドスプラインなどの可動部品を使用せず、純粋に機械的なたわみに依存しているため、潤滑はまったく必要ありません。
このグリースの不足により、従来のギアやジョータイプのカップリングの主な故障点である潤滑剤の分解やスラッジの蓄積のリスクが排除されます。 iHF グループの技術仕様に従って正しく取り付けられた場合、これらのユニットは、定格ミスアライメント制限内に保たれる限り、実質的に無期限の耐用年数を提供します。これにより、ドライブラインの定期的な検査やグリース補給の必要がなくなるため、フリート管理者やプラントエンジニアの総所有コストが大幅に削減されます。
正しいカップリングを選択することは、単に購入するだけではありません。これは、機械全体の精度と信頼性に影響を与える戦略的な決定です。 iHF グループは、選択したカプラーが特定のアプリケーションのトルク曲線、慣性要件、および環境制約に適合することを保証するための包括的なアプリケーション エンジニアリング サポートを提供します。
お客様の要件が医療機器ロボット工学、高速印刷機、または精密半導体製造に関係するかどうかに関係なく、iHF グループは品質保証に取り組んでいます。
●回転バランス：高回転時の遠心力を最小限に抑える精密加工ハブ。
● 高トルク容量:コンパクトな物理的設置面積内でトルク密度を最大化する最適化されたディスク形状。

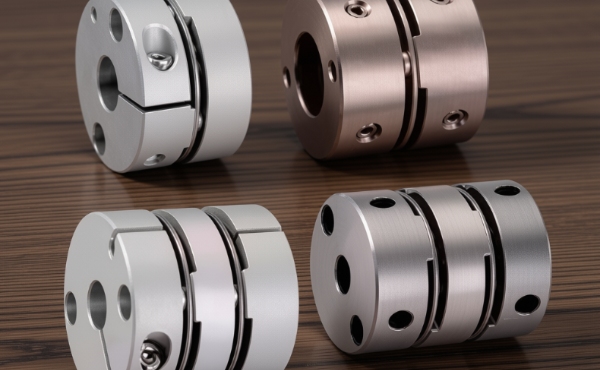

● 取り付けの容易さ:クランプ式ハブまたは止めねじ式ハブにより、モーターシャフトを確実に滑りなくグリップできます。
これらのプレミアムカップリングへの投資は、機械的信頼性に対する積極的なアプローチとなります。 iHF グループが提供する高度なソリューションを選択することで、産業ビルダーは、伝送経路が利用可能な最も堅牢なテクノロジーによって保持されていることを認識し、自信を持ってシステムを高速化し、許容誤差を厳しくすることができます。
