コンパクトな ND-R4917-10 アクチュエーション アーキテクチャによる高ダイナミック ロボット運動学のロックを解除

最新の産業オートメーションと高度なロボット工学の分野では、高トルク密度、ねじり剛性、超低バックラッシュのバランスを達成することが大きな技術的課題です。協働ロボット (コボット)、高精度外科用咬合器、および自律移動ロボット (AMR) では、よりコンパクトなプロファイルが求められるため、従来の分離されたモーターとギアボックスのセットアップが置き換えられています。

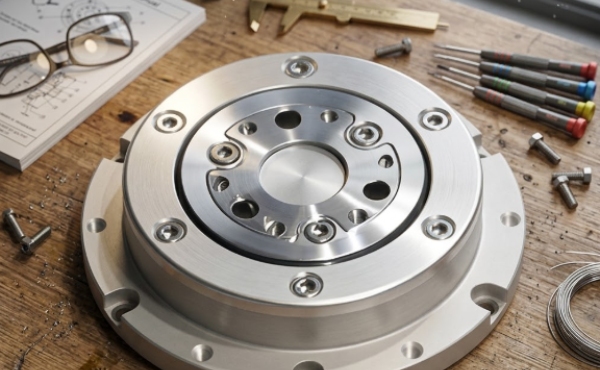

現代のデザインは、高度に統合されたフレームレスのパワートレイン ソリューションに傾いています。ロボット ジョイント モーター ギアボックス: ND-R4917-10 は、永久磁石同期モーター (PMSM)、超低バックラッシュひずみ波低減システム、および高解像度フィードバック エンコーダーを単一のコンパクトなハウジングに組み合わせた、この特殊な分野における大きな進歩を表しています。

運動学の統合: パワーウェイトレシオの分離

専用の統合ロボット関節駆動アセンブリの機械的価値は、その最適化された構造統合にあります。従来のアセンブリは、追加の質量を導入し、回転慣性を高め、疲労しやすい機械的弱点を生み出す外部結合機構に依存しています。

ロボット ジョイント モーター ギアボックスの設計アーキテクチャ: ND-R4917-10 は、減速機構のウェーブ ジェネレーターを高速ローター シャフトに直接取り付けることで、これらの内部カップリングを排除します。

この直接統合により内部空間が最適化され、優れたトルク対体積比が得られます。高スロット充填率の銅巻線を備えたフレームレス ブラシレス モーターを使用することにより、システムは全体の熱フットプリントを小さく保ちながら、高いピーク トルク出力を提供します。

この設計により、ロボット アームは熱劣化やサイクル途中での失速を経験することなく、高加速パスを実行できます。

バックラッシュの軽減とねじり剛性の冶金学

産業用多軸多関節アームでミリメートル未満の位置決め公差を管理する場合、歯車列内の機械的なバックラッシュにより位置決め誤差が発生し、運動連鎖が悪化します。高品質の高トルク密度ひずみ波低減モーターを選択するには、ギアの歯の特定の冶金学的特性を評価する必要があります。

ロボット ジョイント モーター ギアボックス内のギア システム: ND-R4917-10 は、精密な真空熱処理を施したカスタム合金フレクスプラインを備えています。このプロセスにより、非常に高い疲労限界を備えた特殊な微結晶粒構造が作成され、フレクスプラインが亀裂を発生させることなく連続的な弾性変形サイクルに対応できるようになります。

歯形には高度な S 字形状が採用されており、合計歯数の最大 30% を同時に噛合できます。この高い係合率により内部応力が均等に分散され、角度バックラッシュが 10 ～ 15 秒角未満に維持され、ジョイントの動作寿命全体にわたって一貫した位置決め精度が維持されます。

妥協のない信頼性: iHF グループのエンジニアリングエッジ

産業用協働ロボットや高積載量の無人搬送車 (AGV) の生産をスケールアップするシステム インテグレータにとって、数百台のユニットにわたるコンポーネントの一貫性は不可欠です。このレベルの品質管理は、iHF グループの精密エンジニアリングが業界のベンチマークを設定するところです。

iHF グループが製造するすべての ND-R4917-10 ロボット ジョイント モジュールは、高精度の自動 CNC 加工ラインを使用して構築されています。これにより、ベアリング ジャーナルと取り付け面の幾何公差が厳密になり、内部シャフトの位置ずれを防ぐことができます。

iHF グループの設計チームは、堅牢なクロスローラー出力ベアリングを構造ハウジングに直接統合しています。これらの特殊なベアリングは、高い転倒モーメントと外部軸方向荷重に対応し、ND-R4917-10 が二次的な外部サポート ベアリングを必要とせずに完全な構造ピボット ジョイントとして機能できるようにします。

さらに、デュアルアブソリュートエンコーダセットアップは、高速モーター入力側と低速ギア出力側の両方を継続的に追跡します。このリアルタイム フィードバック ループにより、コントローラは高負荷動作中のギア トレイン内の微小弾性ワインドアップを自動的に計算して修正できます。

動的温度制御と現場での導入に関する考慮事項

連続シフト中の高性能ロボット ジョイントの一般的な故障点は、密閉されたステータ アセンブリ内の熱の蓄積です。内部温度が上昇するのを放置すると、永久磁石が不可逆的な熱減磁を起こし、内部ギアの潤滑剤が分解して部品の急速な摩耗につながる可能性があります。

ND-R4917-10 低バックラッシュ アクチュエーター ユニットは、最適化された放熱面を備えたカスタム アルミニウム合金ハウジングでこの問題に対処します。

技術的な展開のハイライト:

1. 特殊な工業用潤滑:歯車減速システムには、-20°C ～ +80°C の広い熱動作範囲にわたって粘度指数を維持する合成フッ素化グリースが封入されており、継続的な遠心力による油漏れを防ぎます。

2. 統合安全ブレーキ:共同用途の場合、アクチュエータは内部電磁バネ適用電源オフ安全ブレーキを使用して構成できます。このブレーキは、突然の停電や緊急停止が発生した場合に、ジョイントの位置を瞬時に安全にロックします。

3. 高度なバス通信プロトコル:オンボードのドライブ電子機器は高速 EtherCAT または CANopen 通信プロトコルをサポートし、多軸ロ​​ボット構成全体でミリ秒未満の制御ループ同期を可能にします。

結論

ロボットジョイント モーター ギアボックス ND-R4917-10 は、機械的な伝達コンポーネントをはるかに超えており、今日のインテリジェント ロボット システムの精密モーション コアとして機能します。コンパクトな設計、高トルク密度、超低バックラッシ、優れた伝達効率により、産業用ロボット、協働ロボット、物流オートメーション、CNC システム、高度な製造装置に最適です。

iHF グループは、精密エンジニアリング、厳格な品質管理、および広範な自動化の専門知識に支えられ、メーカーがより優れた精度、生産性、長期的な運用パフォーマンスを達成できるよう、信頼性の高いロボット ジョイント ギアボックス ソリューションを提供しています。次世代ロボット工学に投資している企業にとって、ND-R4917-10 ロボット ジョイント モーター ギアボックスは、インテリジェント オートメーションの将来をサポートするように設計された戦略的ソリューションです。
