クロスローラースライドが精密直線運動におけるモーメントによるたわみをどのように解消するか

Jun. 24, 2026 ビュー:5

標準の再循環ボールリニアガイドは、純粋なラジアル荷重またはアキシアル荷重の下では優れた性能を達成しますが、転覆モーメント、つまりガイドの長手方向軸の周りに回転トルクを生み出すラジアル力とオフセットの組み合わせを受けると、負荷容量が急速に低下します。精密オートメーション、半導体装置、光学位置決めシステムでは、これらの瞬間は例外的な状況ではなく、日常的な動作状態です。オフセットペイロードを備えた垂直に取り付けられたステージ、非対称ツーリングを備えたガントリーシステム、またはカンチレバーセンサーを備えた多軸アライメントプラットフォームはすべて、プリロードの増加、より大きなレールセクション、または冗長ガイドペアを通じてボールガイドが処理するモーメント荷重を課します。これらすべてにより、基本的な構造上の制限に対処することなく、摩擦、エンベロープサイズ、およびコストが増加します。

iHF グループのiHFクロスローラースライドは、重要なモーメント成分を含む複合荷重が運動プロファイルに固有であるアプリケーション向けに特別に設計された代替直線運動アーキテクチャを表しています。直交する V 溝軌道に円筒形ローラーを 90 度間隔で配置することにより、クロスローラー設計により、2 つではなく 4 つの接触線に荷重が分散され、予圧に依存する摩擦ペナルティなしで固有のモーメント抵抗が提供されます。

クロスローラー構造: 多方向の耐荷重の形状

V溝軌道と直交ころ配置

iHFクロスローラースライドは、レールとキャリッジに加工されたV溝軌道内に、精密研磨された円筒ローラーが90度の角度で交互に配置されています。各ローラーは 2 点で軌道に接触し、ローラーセットごとに合計 4 つの耐荷重接触線が形成されます。垂直（ラジアル）荷重がかかると、水平ローラーが主荷重を支え、垂直ローラーが横方向の拘束を行います。水平（横）荷重が加わると荷重分布が逆転します。転倒モーメントが加わると、ガイドの両側にある対角線の接触ペアが、差動荷重による回転傾向に抵抗します。

この形状は、ボールあたり 2 つのゴシックアーチ接触点で荷重がかかり、モーメント抵抗は完全に予荷重による接触角の増加に依存するボールガイドとは根本的に対照的です。クロスローラー構造は、直交ローラー配置により、安定性を弾性変形に依存するのではなく、固有の幾何学的制約が生成されるため、大幅に低い予荷重レベルで同等のモーメント容量、または同等の予荷重レベルで大幅に高いモーメント容量を実現します。

予圧と摩擦特性

リニアガイドの予圧はバックラッシュを防止し剛性を高めるために内部すきまを排除しますが、予圧の大きさに比例して滑り摩擦が発生します。ボールガイドでは、精密用途に必要なモーメント容量により、すきまばめ構成と比較して始動摩擦を 200 ～ 300% 増加させる予圧レベルが要求されることがよくあります。

iHF クロスローラースライドは、同等のボールガイドシステムよりも 40 ～ 60% 低いプリロードレベルで同等の剛性とモーメント容量を実現します。この削減は、駆動トルク要件の低下、モーターのサイズ縮小、発熱の減少、潤滑剤の寿命の延長に直接つながります。レーザー干渉計ステージ、原子間力顕微鏡スキャナ、精密塗布システムなど、低速でのスムーズな動作が重要な用途では、クロスローラースライドの摩擦リップルが低いため、ボールガイドのプリロードによって引き起こされるスティックスリップ現象が排除されます。

精密な製造と寸法管理

レースウェイ研削とローラー選別

クロスローラースライドの性能は、V 溝軌道の幾何学的精度とローラー集団の寸法均一性に依存します。 iHF グループの製造プロセスでは、CNC プロファイル研削による軌道面の形状精度が 1 マイクロメートル以内、表面仕上げが Ra 0.2 マイクロメートル以下となっています。この精度により、ローラー接触が局所的な応力や早期疲労を引き起こす高い点に集中するのではなく、理論上の接触線全体にわたって確実に発生します。

ローラーは精密研磨され、粒度 0.5 マイクロメートルの直径クラスに分類されます。各 iHF クロスローラースライドは、すべての接触線にわたって均一な荷重分散を確保するために、一致する直径クラスから選択されたローラーで組み立てられています。この選別規律により、混合直径のローラーが軌道を共有するときに発生する負荷の集中が防止されます。この場合、大きなローラーには不均衡な負荷がかかり、小さなローラーには不適切な拘束が提供されます。

真直度・平行度の検証

組み立て後、各スライドはレーザー干渉法または精密花崗岩基準面を使用して真直度測定を受けます。真直度仕様は 100mm 移動長あたり 3 マイクロメートルが標準で、計測および半導体用途には 1 マイクロメートルの精密グレードも用意されています。レールとキャリッジの基準面間の平行度は、移動距離全体にわたって 2 マイクロメートル以内であることが検証され、多軸積層構成が累積誤差なく直交関係を維持することが保証されます。

耐荷重と剛性のエンジニアリング

静的および動的定格荷重

iHF クロスローラースライドの定格荷重は、ISO 14728-1 に従って計算されます。静的耐荷重 (C₀) は、最も重荷重がかかる接触でローラー直径の 0.0001 倍の永久変形を引き起こす荷重を表し、動的耐荷重 (C) は、同一のスライドの 90% が 100km の走行寿命を達成する荷重を表します。

ローラー直径 15mm、レール幅 30mm の一般的な iHF クロスローラースライドの場合、静荷重容量は半径方向で 50kN、横方向で 30kN、ピッチ軸とヨー軸で 500Nm のモーメント容量を超えます。これらの値は、同等のエンベロープ寸法を持つボールガイドの値を大幅に上回り、大幅に大きなボールガイドセクションやデュアルレール構成を必要とするコンパクトな機械設計が可能になります。

モーメント荷重時の剛性とたわみ

クロスローラースライドの重要な性能の差別化要因は、モーメント負荷時のたわみです。転倒モーメントが加わると、キャリッジは、モーメントに比例し、ねじり剛性に反比例する角度だけ、レールの長手方向軸を中心に回転します。 iHF クロスローラースライドは、同等のボールガイドの角剛性が 150 ～ 250 Nm/円弧-分であるのに対し、標準構成では 500 ～ 800 Nm/円弧-分を達成します。この 3:1 から 4:1 の剛性の利点は、さまざまな積載量条件下での位置精度の維持に直接反映されます。これは、ツールの中心点のたわみをマイクロメートルの公差内に抑える必要がある精密自動化における決定的な要素です。

アプリケーションエンジニアリング: クロスローラースライドが差別化された価値を提供する場所

半導体ウェーハの取り扱いと検査

リソグラフィー、検査、プローブテスト装置のウェーハステージは、サブマイクロメートルの位置決め要件を備えた真空またはクリーンルーム環境で動作します。 iHF クロスローラースライドは、粒子発生量が少なく (再循環ボール戻りチューブがない)、真空適合性、および高い剛性対質量比により、これらの用途に最適です。 iHF グループは、EUV リソグラフィーおよび電子ビーム検査システムに統合するための真空焼成潤滑剤および低アウトガス材料を提供しています。

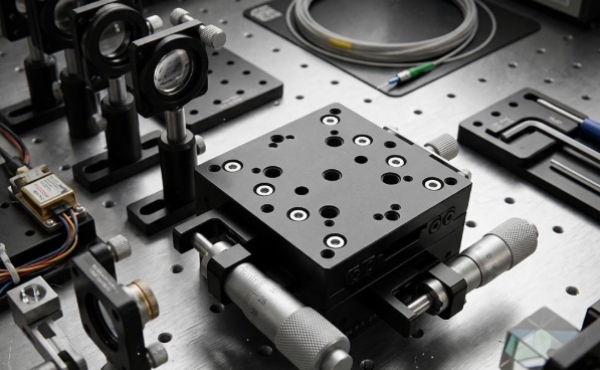

精密光学アライメントシステム

レーザービームのステアリング、干渉計の基準アームの位置決め、および補償光学のアライメントには、ナノメートルスケールの分解能と最小の角度偏差を備えた直線運動が必要です。 iHF クロスローラースライドの低摩擦リップルと高いねじり剛性により、圧電ドライブまたはボイスコイルドライブは、ボールガイドの摩擦変動によって引き起こされるディザリングを発生させることなく、スムーズで連続的な動作を実現できます。

医用画像処理と放射線治療

CT スキャナガントリー、リニアアクセラレータ患者位置決めテーブル、および外科用ロボットアームには、高い耐荷重性、耐放射線性、およびメンテナンスの容易さを備えた直線運動が必要です。 iHF クロスローラースライドのオープンアーキテクチャ (破片を捕捉する再循環要素がありません) とステンレス鋼構造のオプションは、10,000 時間を超えるサービス間隔でこれらの要件を満たします。

計測および三次元測定機

CMM の軸と表面粗さ計のステージには、プローブの接触力やワークピースの質量が変化しても劣化しない幾何学的精度が求められます。 iHF クロスローラースライドの固有のモーメント容量は、コンプライアンスを補償するためにボールガイドの継続的な再校正や過剰な構造質量が必要となる、このような変動する荷重条件下でも真直度と直角度を維持します。

よくある質問

Q: iHF クロスローラースライドの最大移動長はどれくらいですか?

A: 標準移動長の範囲は 25mm から 1,500mm まで 25mm 刻みですが、特殊な用途向けにカスタム長さは最大 3,000mm までご利用いただけます。移動距離が長い場合は、自重や適用荷重によるレールのたわみを考慮する必要があります。 iHF グループは、特定の構成に最適なレールセクションとサポート間隔を決定するための構造解析を提供します。

Q: iHF クロスローラースライドはクリーンルーム環境で無潤滑で動作できますか?

A: 特殊なコーティングと材料を使用すれば完全なドライ操作が可能ですが、一般的なクリーンルーム用途では、蒸気圧と粒子発生が極めて低いパーフルオロポリエーテル (PFPE) グリースによる最小限の潤滑が使用されます。 iHF グループのクリーンルーム対応スライドは、検証済みの洗浄プロトコルを使用したクラス 100 環境で組み立ておよびパッケージ化されています。

Q: iHF クロスローラースライドのコストは、同等のボールガイドシステムとどのように比較されますか?

A: 通常、ユニットコストは同等のボールガイドよりも 20 ～ 40% 高くなりますが、デュアルレール構成の排除、低摩擦によるモーターサイズの縮小、メンテナンス間隔の延長などを考慮すると、システム全体のコストはクロスローラーアーキテクチャの方が有利になることがよくあります。 iHF グループは、特定のアプリケーション要件に対する総所有コスト分析を提供します。

Q: 推奨プリロードレベルはどれくらいですか? 現場で調整できますか?

A: 標準予圧は、選択的なローラー直径のマッチングとシム調整によって工場で設定されており、一般的な自動化では軽予圧 (動的負荷容量の 2 ～ 4%)、精密用途では中予圧 (5 ～ 8%) を実現します。プリロード調整には分解とローラーの交換が必要です。 iHF グループは、性能仕様を維持するために、プリロードの変更について工場でのサービスを推奨しています。
