Newgear 減速用直角ベベルギアボックス PVLN
遊星歯車機構で世界を動かし、精密製造で未来をリードする
:
1. 直角ステアリング出力を実現するスパイラルベベルギア機構
2. 角フランジシャフト出力
3. ストレートギアトランスミッションとシングルカンチレバー構造を組み合わせ、非常にコスト効率に優れています。
4. 入力軸はキー溝で開けることができる
5. 戻りクリアランス 8～16arcmin
用途:

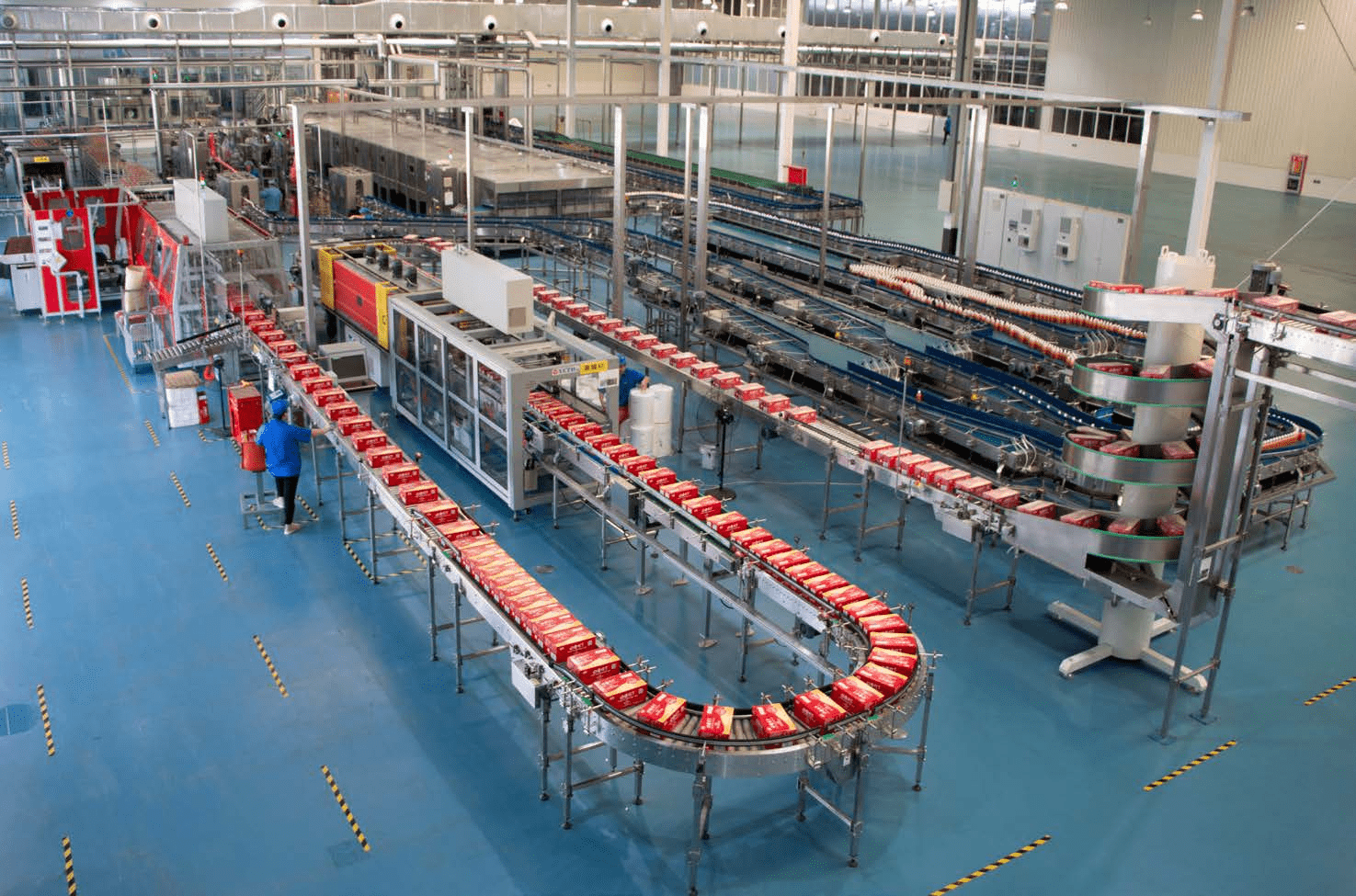

コンベア システム:材料処理および処理装置の速度を低下させます。

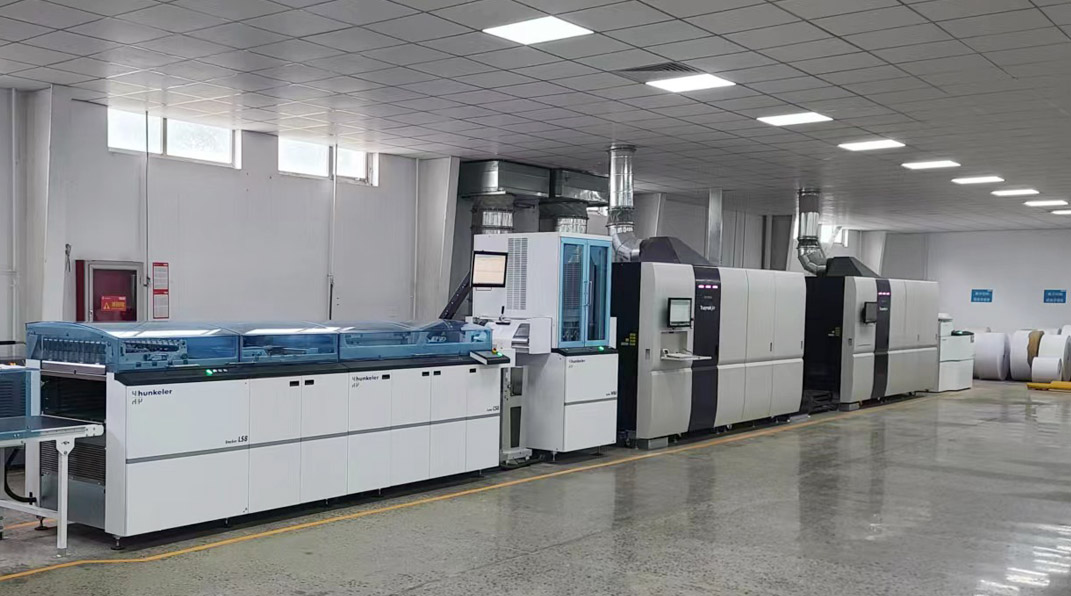

包装機械：高速生産ラインでのスムーズで正確な操作。

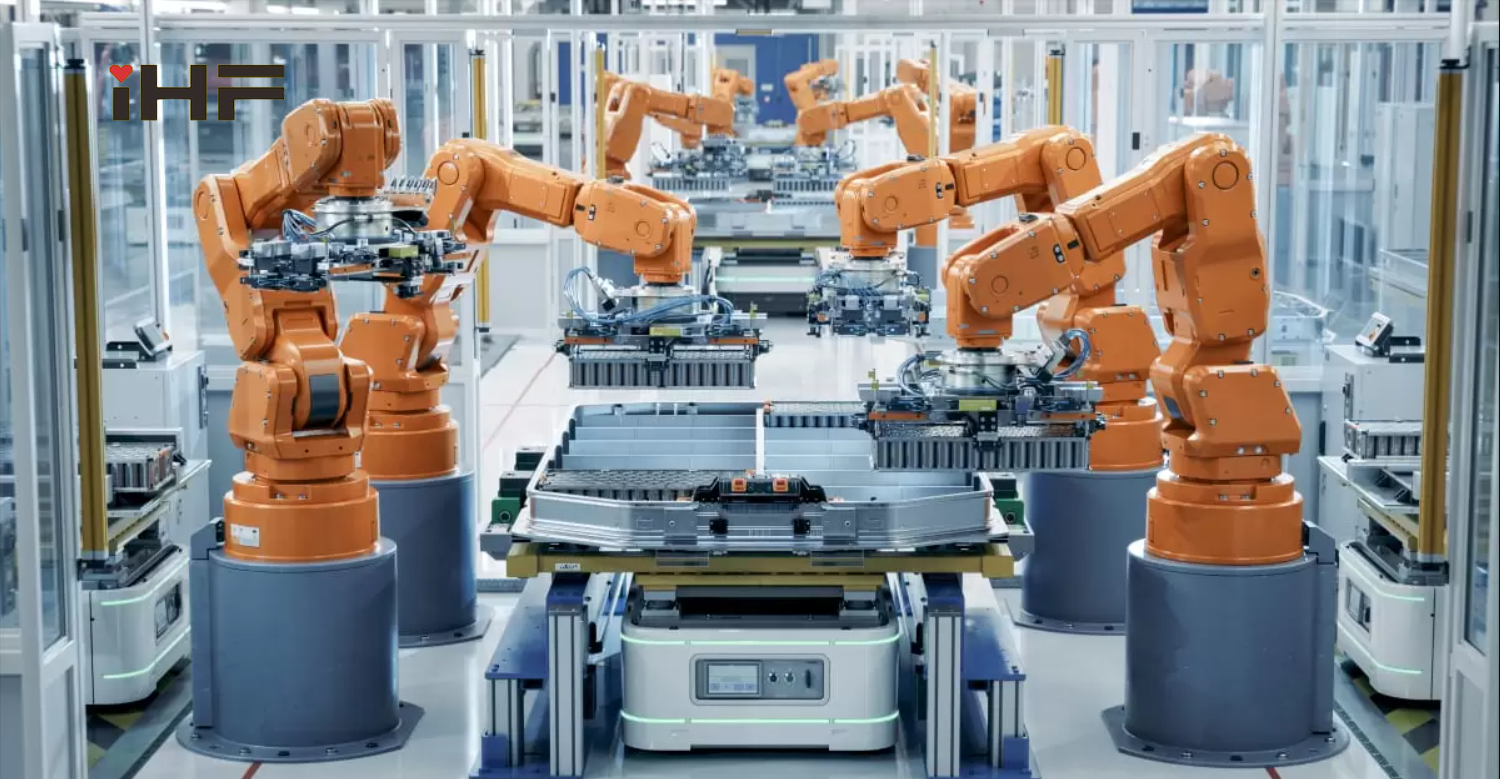

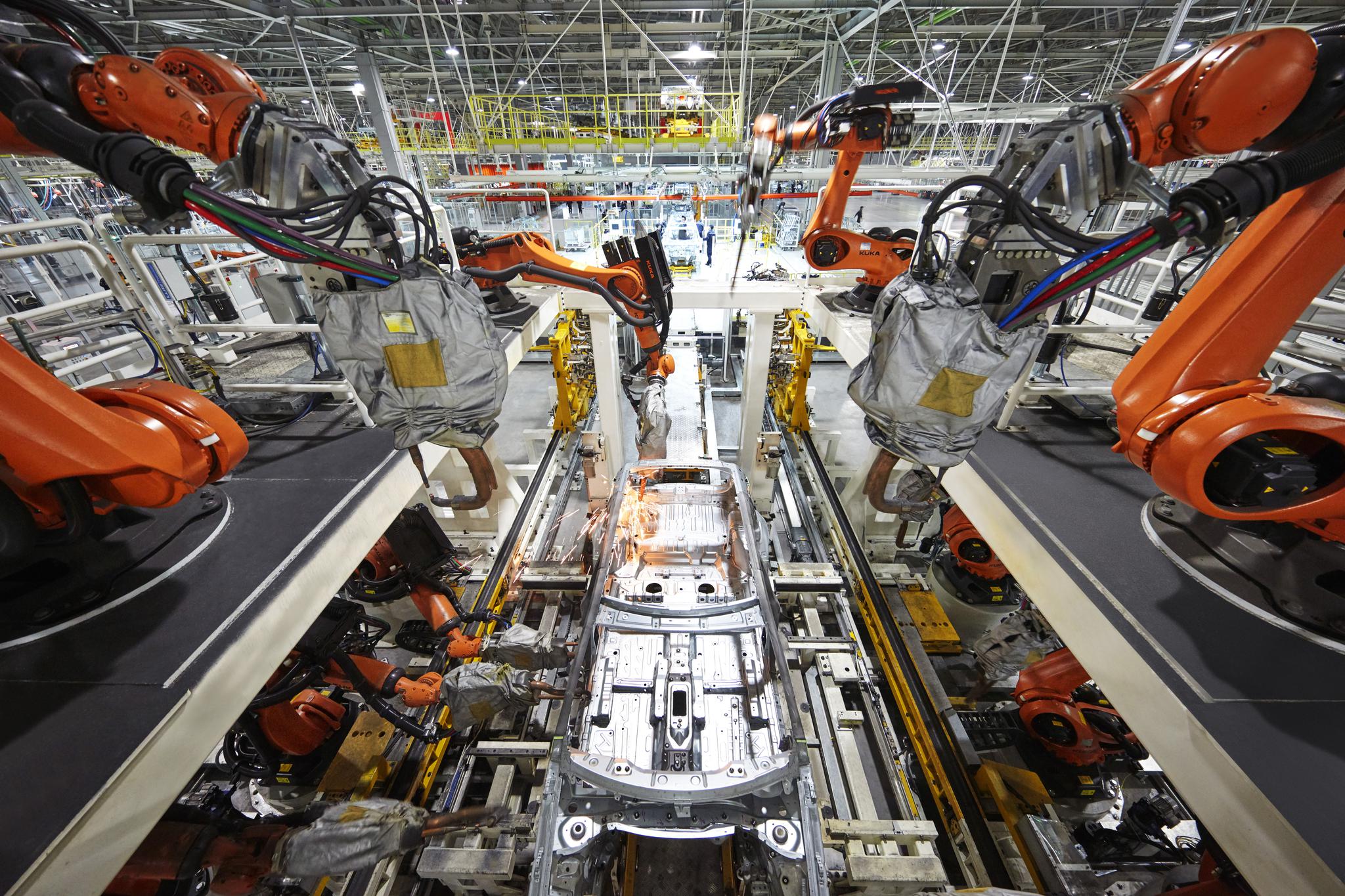

産業オートメーション:自動化機械のトルク制御と動作低減。
加工機器:食品、繊維、化学産業における信頼性の高いパフォーマンス。
仕様範囲: 60-160
速度比範囲: 3-100
精度範囲: 8～16arcmin
Newgearの直角ベベルギアボックスPVLNは、精度、耐久性、コンパクトな設計を1つの高性能パッケージに統合しています。低バックラッシュと耐久性に優れた構造により、PVLNギアボックスは、直角減速を必要とする現代の産業機械に、信頼性、効率性、適応性に優れたソリューションを提供します。

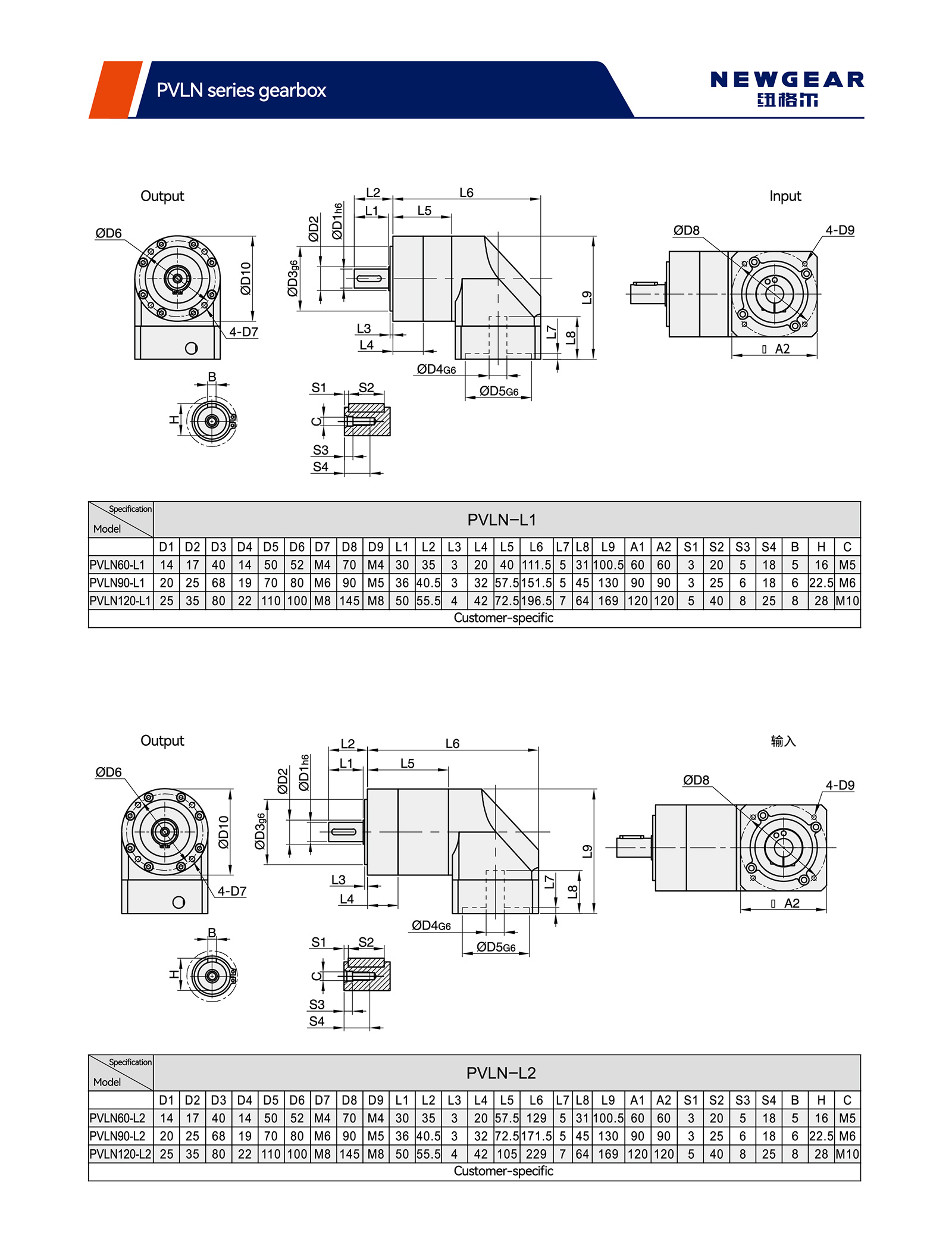

| 技術的パラメータ | モデルシリーズ | PVLN60 | PVLN90 | PVLN120 | ||
| 最大トルク | Nm | 1.5時間定格トルク | ||||
| 緊急ブレーキトルク | Nm | 2時間定格トルク | ||||
| 最大許容ラジアル力 | 北 | 240 | 450 | 1240 | ||
| 最大許容軸力 | 北 | 220 | 430 | 1000 | ||
| ねじり剛性 | Nm/アーク分 | 1.8 | 4.85 | 11 | ||
| 最大入力速度 | 回転数 | 8000 | 6000 | 6000 | ||
| 定格入力速度 | 回転数 | 4000 | 3500 | 3500 | ||
| ノイズ | dB | ≤58 | ≤60 | ≤65 | ||
| 平均寿命 | h | 20000 | ||||
| 全負荷効率 | % | L1≥95% L2≥92% | ||||
| 反発 | P1 | L1 | アークスミン | ≤8 | ≤8 | ≤8 |
| L2 | アークスミン | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | アークスミン | ≤16 | ≤16 | ≤16 | |
| L2 | アークスミン | ≤20 | ≤20 | ≤20 | ||
| 慣性モーメント | L1 | 3 | kg.cm° | 0.46 | 1.73 | 12.78 |
| 4 | kg.cm2 | 0.46 | 1.73 | 12.78 | ||
| 5 | kg.cm2 | 0.46 | 1.73 | 12.78 | ||
| 7 | kg.cm° | 0.41 | 1.42 | 11.38 | ||
| 10 | kg.cm2 | 0.41 | 1.42 | 11.38 | ||
| L2 | 12 | kg.cm2 | 0.44 | 1.49 | 12.18 | |
| 15 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 16 | kg.cm' | 0.44 | 1.49 | 12.18 | ||
| 20 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 25 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 28 | kg.cm' | 0.44 | 1.49 | 12.18 | ||
| 30 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 35 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 40 | kg.cm° | 0.44 | 1.49 | 12.18 | ||
| 50 | kg.cm2 | 0.34 | 1.25 | 11.48 | ||
| 70 | kg.cm2 | 0.34 | 1.25 | 11.48 | ||
| 100 | kg.cm° | 0.34 | 1.25 | 11.48 | ||
| 技術的パラメータ | モデルシリーズ | PVLN60 | PV L N90 | PV L N120 | ||
| 仕様 | 比率 | |||||
| 定格トルク | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| 保護の程度 | IP65 | |||||
| 動作温度 | —10℃～90℃ | |||||
| 重量（kg) | L1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
:
-
*
-
*
-
*
-
-
