ねじり剛性の解読: 高効率小型減速機の産業用ガイド

現代の産業環境は、小型化、高スループット、構造の最適化への絶え間ない取り組みによって定義されています。多関節ロボットアーム、無人搬送車（AGV）、半導体製造装置などの先端分野では、床面積や積載量の制限がかつてないほど厳しくなっています。これらの要求を満たすために、機械設計エンジニアは従来の大型の減速機から離れ、コンパクトな自動ギアボックスに目を向けています。

最小限の物理的設置面積内で高出力を達成するには、トライボロジー、歯形修正、熱放散についての深い理解が必要です。世界有数のモーション コントロール メーカーとして、iHF グループは、これらの正確な多軸要求を満たすように設計された、高精度、低バックラッシュの産業用コンパクト オートメーション ギアヘッド ソリューションを設計および構築しています。

歯車トポロジー: 小型システムにおける遊星力学とひずみ波力学

高トルクのコンパクトなオートメーション ギアボックスを指定する場合、エンジニアは通常、アプリケーションの運動学的要件に応じて、2 つの主要な内部ギア構成から選択します。

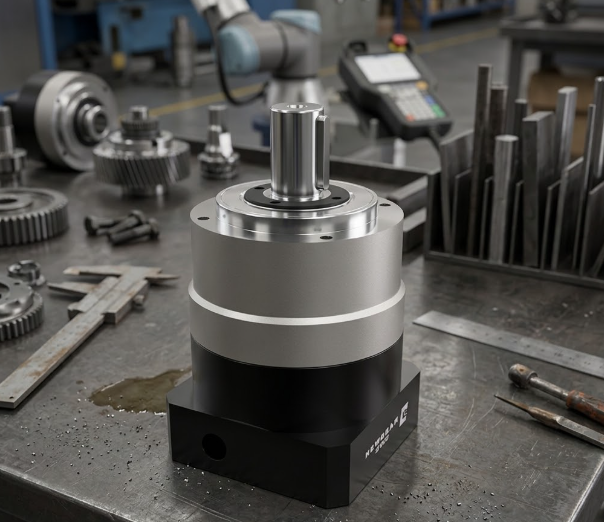

1. 精密な遊星構成

高い耐衝撃性と優れたねじり剛性を必要とする用途では、特殊な遊星歯車装置が依然として業界標準です。負荷を複数の遊星歯車に同時に分散することにより、コンパクトな遊星機構により、狭い外径内でのトルク密度が最大化されます。 iHF グループは、平歯車ではなくヘリカル歯車を使用することでこの構成を最適化し、歯の接触率を高め、騒音を抑制し、システムの寿命を延ばします。

2. ひずみ波（高調波）の伝達

協働ロボット (協働ロボット) のジョイントなど、バックラッシュゼロの精度と超軽量プロファイルが必要な用途には、波動歯車装置が最適です。楕円波発生器によって変形された柔軟な内部スプラインを利用するこの設計は、単一の信じられないほど薄いステージで極端な減速比 (最大 100:1 以上) を達成します。

機械的剛性: バックラッシとねじりたわみを克服する

高速ピックアンドプレース自動化や精密な光学位置決めの場合、角度バックラッシュは位置ハンチング、振動スパイク、トラックエラーなどの大きな問題を引き起こす可能性があります。プレミアム低バックラッシュのコンパクトなオートメーション ギアボックスは、動作寿命全体にわたって 1 ～ 3 分弧未満の角度バックラッシュ プロファイルを維持する必要があります。

このレベルの精度を達成するために、iHF グループは高度なマイクロ形状の歯の修正を実装しています。 CNC 研削の最終段階でギアの歯の輪郭をわずかにテーパ状にすることで、内部結合を引き起こすことなく、噛み合うギア間のマイクロギャップを排除します。この設計により、非常にスムーズな回転、最小限のトルクリップル、および動的なスタートストップ動作に必要な厳密な構造剛性が保証されます。

密閉空間における熱管理と潤滑

密閉された狭い空間に高い機械的パワーを詰め込むと、発熱が設計上の大きな課題になります。コンパクトなサーボ モーター ギアボックスは自然熱対流の表面積が小さいため、激しい連続サイクル下では内部温度が急速に上昇し、油膜の破壊やギアの摩耗の加速につながる可能性があります。

これらの熱応力に対抗するために、プレミアム ギアヘッドには高度な材料とシーリング科学が統合されています。

● 合成合成潤滑剤:高粘度の合成フッ素化グリースまたはポリアルファオレフィン (PAO) オイルを使用することで、内部コンポーネントが極端な温度範囲にわたって薄くなったり漏れたりすることなくスムーズに動作します。

● 低摩擦ラジアルリップシール：特殊コーティングされたバイトンまたはNBRシールは、入力シャフトに対する摩擦を最小限に抑えながらオイルリザーバーを隔離し、システムを過熱から保護し、外部粒子による汚染を防ぎます。

優れたソーシング: iHF グループとのカスタム統合

高性能オートメーション分野では、カスタム機械の標準的な既製コンポーネントに依存すると、最適なパフォーマンスが得られないことがよくあります。 iHF グループのような専用のコンパクト オートメーション ギアボックスの卸売りサプライヤーと提携することで、エンジニアリング チームはカスタム シャフト構成、特殊な取り付けフランジ、広範な多軸動的試験データに完全にアクセスできるようになります。

プロジェクトで電気ケーブルや空気圧ラインの配線にインライン、直角、または中空シャフト構成が必要な場合でも、iHF グループは、理論的な自動化物理学と頑丈な工場現場のパフォーマンスの間のギャップをシームレスに埋めるために必要な正確なエンジニアリング サポートを提供します。

💡 産業オートメーション Q&A (技術 FAQ)

Q1: 標準の産業用ギアボックスと専用のコンパクトオートメーションギアボックスの主な違いは何ですか?

A: 標準的なギアボックスは純粋に生のトルク伝達とコスト効率に重点を置いているため、多くの場合、ハウジングが大きくなり、バックラッシュが大きくなり、効率が低下します。コンパクトなオートメーションギアボックスは、スペースに制約のあるモーションコントロール向けに特別に設計されています。サーボモーターの素早い加速に対応するために、低バックラッシュ、高効率、高トルク密度、低構造慣性を優先しています。

Q2: コンパクトな遊星ギアボックスはオートメーションシステムのサーボモーターの寿命を延ばすのにどのように役立ちますか?

A: 正確なギア減速比を提供することにより、ギアボックスは出力トルクを増大させながら、サーボ モーターに戻る負荷慣性の反射を減速比の 2 乗で低減します。これにより、モーターの過熱が防止され、システムの慣性比のバランスがとれ、より鮮明で非常に安定したチューニングパラメーターが可能になります。
