現代の製造と計測のためのマイクロメータヘッドによる精密エンジニアリング

成功と失敗の明暗がミクロン単位で測られる超精密工学の分野では、マイクロメータヘッドは欠かせない部品です。特定の計測学の文脈ではダイヤルマイクロメーターとして分類されることが多いこの機器は、単なる測定ツールをはるかに超えています。これは、絶対的な再現性で回転運動を軸方向の直線運動に変換するように設計された高精度の変位発生器です。

iHF グループでは、マイクロメータ ヘッドがレーザー アライメント ステージから半導体検査装置に至るまで、さまざまなハイエンド システムの「機械の心臓」であることを理解しています。 2026 年に要求される精度レベルを達成するには、スクリューの原理と、関連するコンポーネントの機械的相乗効果を深く理解する必要があります。

精度の構造: コンポーネントの相乗効果

精密マイクロメータヘッドの構造的完全性によって、熱的および機械的ストレス下での性能が決まります。標準的な高品質ヘッドは、連携して機能するいくつかの重要な要素で構成されています。

● 固定取り付けスリーブとバレル:これらのコンポーネントは、すべての測定の基準点として機能します。取り付けスリーブは、機械または固定具に組み込んだときに軸方向の遊びがゼロになるように、厳密な公差に合わせて機械加工する必要があります。

● スピンドルと内ネジ：ここで「ネジの原理」が生きてきます。スピンドルのねじ山ピッチは非常に高い精度で研削されており、シンブルの 1 回転が特定の微小な直線変位に変換されます。

● シンブルと微調整ノブ:これらの可動コンポーネントにより、マイクロスケールの動きによるヒューマンスケールの相互作用が可能になります。微調整マイクロメーターノブは、測定エラーや繊細なワークピースの損傷につながる可能性のある過剰なトルクを回避するために特に重要です。

iHF グループは、熱膨張係数を最小限に抑える安定化合金を使用したこれらのコンポーネントの製造を専門としており、変動する工場環境でも軸方向変位マイクロメーターの精度を維持します。

高度なアプリケーション: 計測から自動化まで

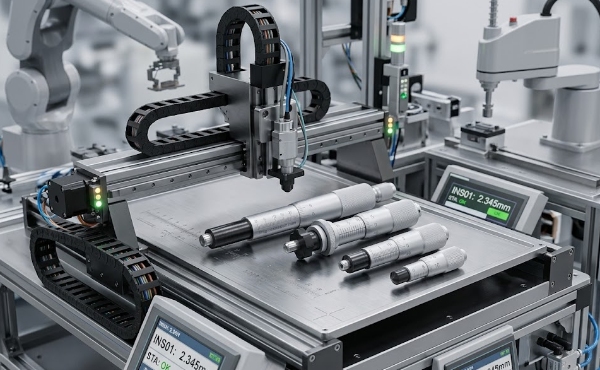

多くの人はマイクロメータヘッドを手持ち工具と関連付けますが、その主な産業上の有用性は、より大きなアセンブリに統合されることにあります。産業用マイクロメーターヘッドの用途は、フォトニクスとナノテクノロジーの台頭により大幅に拡大しました。

● 光学位置決めステージ:レーザー研究室では、ミラーやレンズを調整するためにマイクロメーター ヘッドが使用されます。ここでの要件は、「スティックスリップ」摩擦を発生させずに段階的に調整できる、スムーズな動きのマイクロメータヘッドです。

● 精密な治具と工具:機械工はこれらのヘッドをカスタム治具の調整可能なストップまたは位置決めピンとして使用します。 iHF グループのステンレス鋼製マイクロメータ ヘッドは高い耐荷重能力を備えているため、一度位置を設定すると、機械的振動に対してロックされたままになります。

● 測定器:動きを生成するだけでなく、他のセンサーを校正するためにも使用されます。デジタルマイクロメーターヘッドの統合により、自動化された QC (品質管理) ラインでのデータログと変位のリアルタイム監視が可能になります。

技術的パフォーマンス: 軸方向の変位を理解する

微調整可能なマイクロメータヘッドの中心的な機能は、軸方向の変位を正確に示すことです。この変位は、ネジのピッチとシンブルの目盛りとの関係の直接的な結果です。

高精度のシナリオでは、測定タスクと測定機器が 1 つのライン上にあることを確認する「アッベの原理」を考慮する必要があります。 iHF グループの設計では、低品質のコンポーネントによく発生する二次誤差 (コサイン誤差) を排除するために、この同一線上の位置合わせを優先しています。シンブルを回転させると、スピンドルは軸に沿って一定の速度で直線的に移動し、サブミクロンの分解能が可能になります。

メンテナンスと校正: 長寿命を確保する

耐久性の高いマイクロメータヘッドの性能を維持するには、追跡可能な標準に対する定期的な校正が必要です。これらの器具は物理的な接触と機械的なねじ山に依存しているため、摩耗は最終的な要因となります。しかし、iHF グループの高度な潤滑コーティングと硬化したスピンドルチップを利用することで、摩耗率は大幅に減少します。

プロのユーザーは、取り付けスリーブをハウジングに締めすぎないように注意してください。締めすぎると内部バレルが歪み、スピンドルの移動に「きつい箇所」が生じる可能性があります。適切に統合することが、高解像度マイクロメータヘッドの可能性を最大限に引き出す鍵となります。

iHF グループが業界のベンチマークである理由

マイクロメータヘッドの選択は、単にレンジを選択するだけではありません。それはパートナーを正確に選ぶことです。 iHF グループは、数十年にわたる機械の専門知識を、製造するすべてのスピンドルとバレルに統合しています。当社の製品は、精度に妥協を許さないエンジニア向けに設計されており、伝統的な機械的信頼性と最新の材料科学の融合を提供します。

カスタムの実験室ステージを設計している場合でも、生産ラインをアップグレードしている場合でも、当社のユニバーサル マイクロメータ ヘッドは、業界で可能なことの限界を押し上げるために必要な安定性と精度を提供します。
