最新の産業オートメーション、高精度ロボット工学、および頑丈な機械伝達システムでは、減速機は単なる速度制限コンポーネントではありません。これは、位置精度とトルク増大の構造上の基礎となります。サーボモーターがより高速な回転速度とコンパクトな設置面積を目指す傾向にあるため、バックラッシュ制限を犠牲にしたり、音響ノイズを発生させたりすることなく、これらの動的入力を処理できる二次伝達ユニットの需要が高まっています。

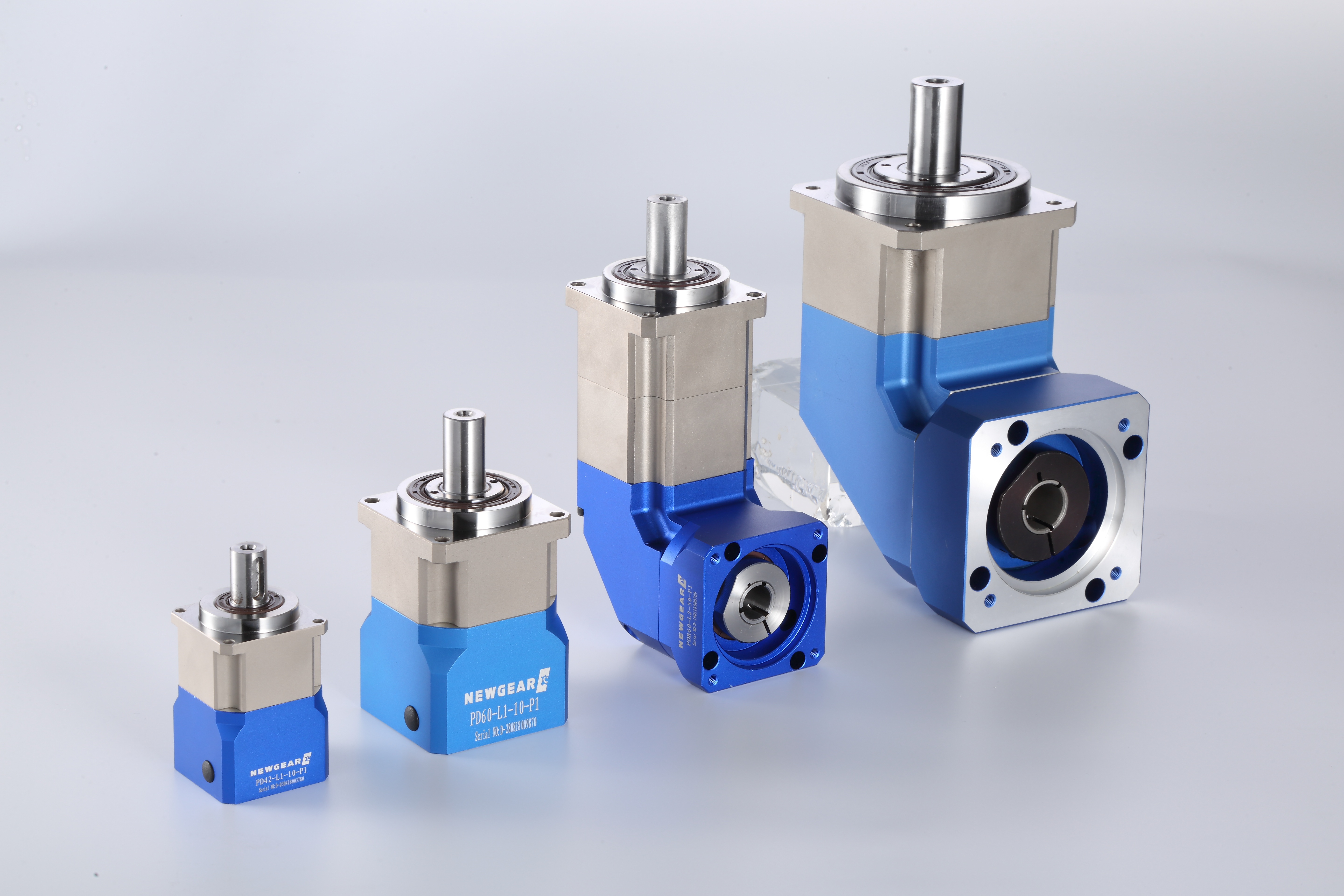

高性能の多軸機械を設計する場合、汎用ギアボックスを選択すると、構造のたわみ、微小なバックラッシュの劣化、局所的な熱スパイクなどの不要な変動が生じる可能性があります。これらの運用上の課題に対処するために、iHF グループは主力ヘリカル ギア減速機シリーズを中心とした高度なパワートレイン ソリューションを開発しました。精密なヘリカルプロファイリングと革新的な直角構造エンベロープを組み合わせることで、この減速システムは効率、剛性、および長期的な位置決めの信頼性を再定義します。
iHF グループの設計の機械的優位性を理解するには、まずそのギア段の方向に注目する必要があります。標準的なインライン ギアボックスは多くの場合、より長い設置面積を必要とするため、多軸多関節ロボットやコンパクトな工場フロアでのスペースが複雑になります。

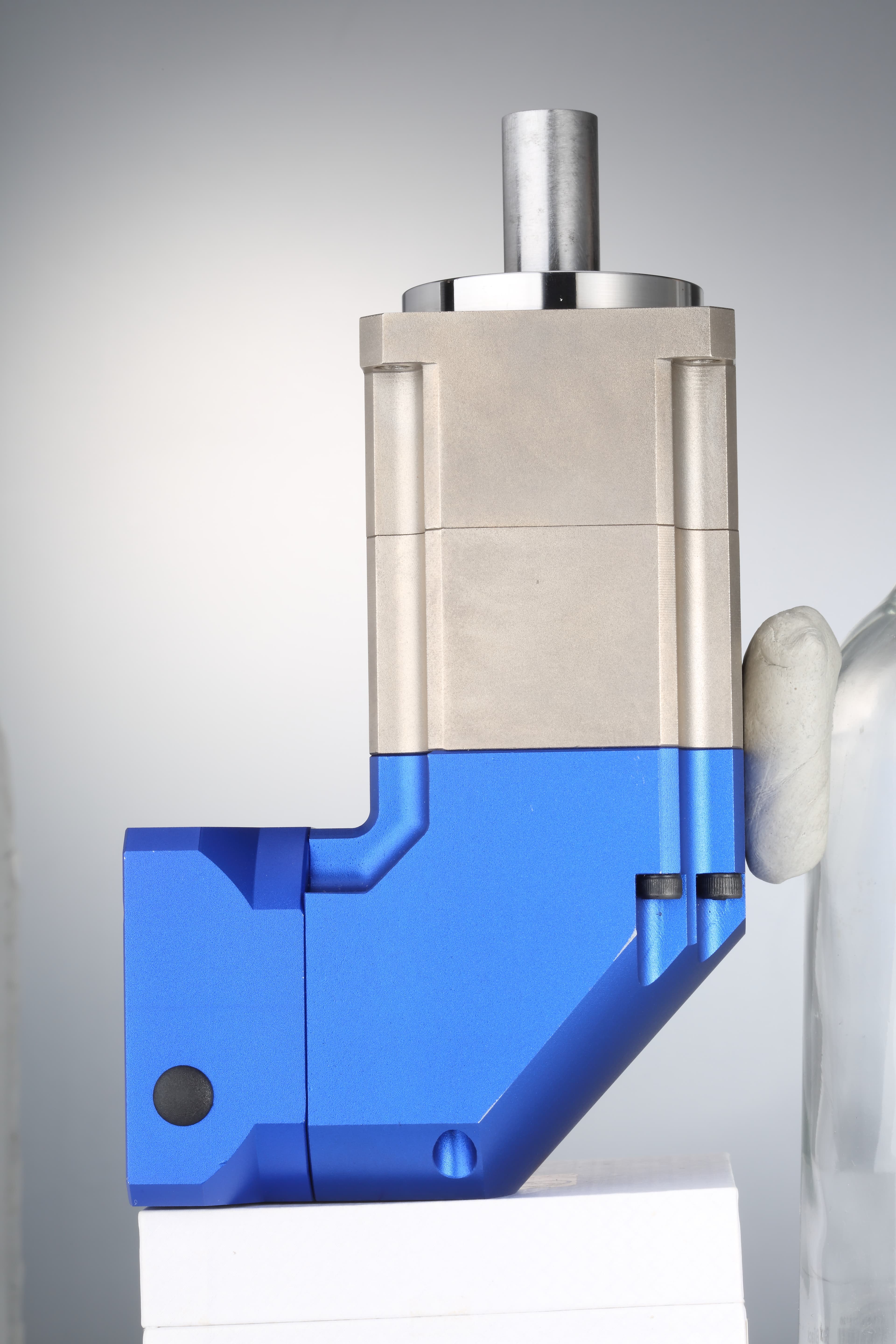

当社のシステムは、スパイラルベベルギアを介して省スペースの直角出力を提供することで、このパッケージングの制約を解決します。
高速噛み合い中に突然の歯間の衝撃や聞こえるピッチが大きくなる直歯のかさ歯車とは異なり、スパイラルかさ歯車は湾曲したはすば状の歯線を特徴としています。この形状により、緩やかなローリング歯の噛み合い経路が保証されます。
● 流体力学的潤滑の最適化:滑らかな回転相互作用により、ギアの歯の間に油の一貫した流体膜が維持され、摩擦が大幅に低減されます。
● 音響緩和：段階的な接触プロファイルにより、非常にスムーズで静かな動作が保証され、医療オートメーション、印刷ライン、クリーンルーム環境に最適です。
● 双方向高負荷ハンドリング:スパイラル歯はスラスト力をギアブランク全体に均等に分散し、直角構成により積極的な正逆インデックスサイクルをスムーズに管理できます。
CNC ガントリー システムや自動ピック アンド プレイス パッケージング アームなどの高速、高慣性インデックス アプリケーションでは、突然の加速と減速により、内側のギア キャリアに大きなねじり力がかかります。内部キャリアが数ミクロンでもたわむと、ギアのアライメントが変化し、歯の摩耗が加速し、バックラッシュが直ちに悪化します。
iHFグループが開発した高剛性ヘリカルギヤ減速機は、両支持保持器構造との一体設計により、この構造上の脆弱性を解消しました。一端のみでサポートされる片持ち梁式遊星ピンの代わりに、当社の遊星歯車は頑丈な両面ケージキャリア内に収容されています。
この二重にサポートされた構成は、優れた機械的利点をもたらします。
● オーバーハングたわみの排除：デュアルサポートキャリアは、ラジアル方向の力と接線方向の力を遊星ピンの両端に均等に分散し、最大ピークトルク時の位置ずれを防ぎます。
● 高速精度保持：変動負荷下でもギアの噛み合いを完全に平行に保つことで、統合されたアーキテクチャが数百万回の動作サイクルにわたって一貫したマイクロバックラッシュ性能を維持します。
ギアボックスの早期故障のよくある原因は、初期設置時のモーター シャフトの位置合わせが不適切であることです。サーボモータのシャフトと入力ピニオンの間のわずかな角度のずれでも、寄生ラジアル荷重が発生し、オイル シールの漏れ、ベアリングの疲労、局所的な振動が発生します。
iHF グループは、軸方向クリアランス調整とコレット ロック システムを統合することで、この組み立てリスクに対処しています。

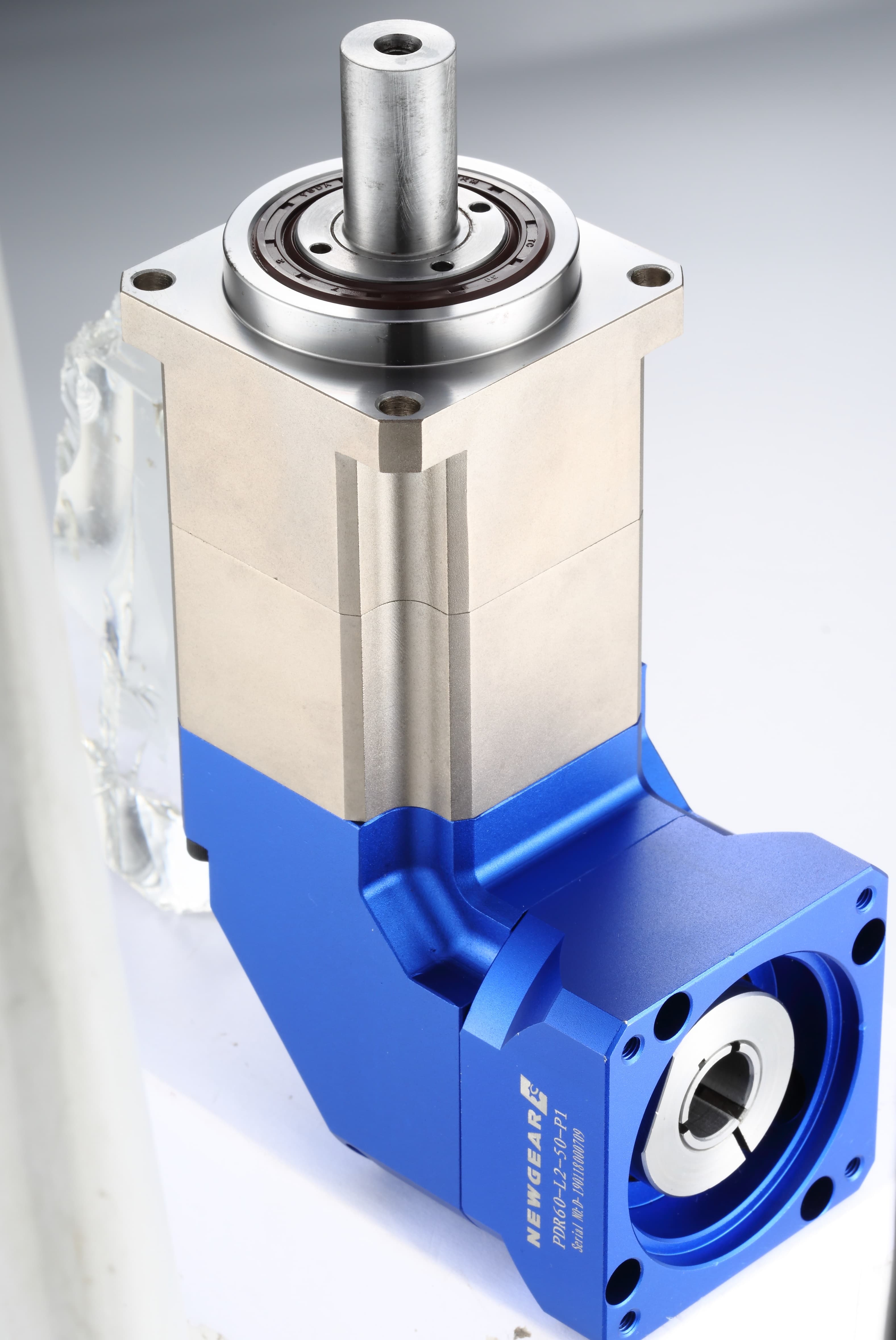

先進のコレット機構によりモーターシャフトを均一に包み込み、高速入力時でもダイナミックな回転バランスを実現します。当社の正確な軸方向クリアランス調整シムと組み合わせることで、技術者は入力深さを完全にトリミングできます。この堅牢なアライメント構成により、モーター全体のアライメントと負荷容量が向上し、微振動が中和され、熱を誘発することなくモーターのトルクの 100% がギアトレインに確実に伝達されます。
