高性能オートメーション、CNC 加工、ロボット工学、医療機器では、運動変換の効率が最終的なシステムの精度を決定します。直線位置決め機構は絶対的な再現性で動作し、長時間の動作サイクルにわたって幾何学的なずれ、振動バックラッシュ、またはスティクションを発生させることなく重いペイロードや微小試料を移動させる必要があります。エンジニアは正しいリニア ベアリングや駆動ボールねじの選択に重点を置くことが多いですが、正確なリニア モーション設定の基本ベースラインは、実際にはその下の構造レールです。シャフトの真円度、表面プロファイル、または真直度にわずかな変化があると、ベアリングの早期摩耗、不安定な摩擦係数、および機械的結合が即座に発生します。
これらの運動学的誤差を排除するために、現代のモーション システム設計者は、標準的な未研磨の構造用鋼から離れ、特殊な精密研磨シャフトを指定しています。工業用グレードの高精度リニアガイドシャフトの実装により、機械的インターフェースが完全に変わります。このコンポーネントは、堅牢で寸法的に均一な基準トラックを確立することにより、リニア ベアリングが最大限の流体の滑らかさと不安定な遊びをゼロで動作できるようにします。
iHF グループは、この高精度機械製造分野の絶対的な先駆者です。 iHF グループは、最先端のセンタレス研削盤と厳格な高周波焼き入れプロトコルを組み合わせることで、優れた位置忠実度を維持しながら、高い動的負荷に耐えられるように設計された堅牢なリニア シャフトを提供します。
高速リニア アセンブリの基本的な要件は、ボール ブッシュ内の転動体とガイド シャフトの外面の間の半径方向の隙間を最小限に抑えることです。このクリアランスが緩すぎるとシステムがぐらつき、位置決め精度が低下します。取り付けがきつすぎると、再循環する鋼球が過剰な圧縮を受け、高い機械的摩擦と即座に壊滅的な摩耗が発生します。
この標準ストレートシャフトリニアガイドシリーズは、信頼性が高く正確な直線運動システムを構築するための基本的なコアコンポーネントとして機能します。完璧な機械的調和を確保するために、これらのガイド システムは g6 の高精度公差に従って厳密に製造されています。
g6 ISO 適合規格は、厳密なエンジニアリング境界を表します。たとえば、標準の 20 mm シャフトでは、g6 仕様では、標準のリニア ベアリングとのスムーズなすきまばめを保証するために、直径が厳密に小さなサブミクロンの範囲内に収まり、公称サイズをわずかに下回っている必要があります。この極端な寸法制御により、クリアランスが最小限に抑えられ、リニア ベアリングとのスムーズな組み合わせが保証されます。 iHF グループのプラットフォームは、不規則なシャフト直径の変動を排除することで、すべての再循環ボール トラック全体に均一な予荷重分布を確保し、不規則なスティクション スパイクを完全に排除し、非常にスムーズで低ノイズの直線移動を可能にします。
高速ピックアンドプレースライン、包装オートメーション、または化学流体処理サブステーションなどの過酷な工場現場環境では、ガイドシャフトは継続的な機械的摩擦にさらされ、厳しい周囲条件にさらされます。高度な表面処理がないと、未加工鋼はすぐに摩耗や局部的な大気中の錆びに見舞われ、ベアリング ボールに必要な滑らかな仕上げが損なわれます。
この環境的および機械的ストレスに対抗するために、シャフト表面には硬質クロムメッキが施されています。この電気化学堆積により、母材金属に化学的に結合する構造的な外側シールドが形成され、最大表面硬度 HRC 58 が達成されます。
この高硬度層により、優れた耐摩耗性と耐腐食性が得られ、耐用年数が大幅に延長されます。基礎となるコアは強靱性と延性を維持して構造曲げモーメントを吸収し、超硬質 HRC 58 クロム表面は再循環スチール ボール ベアリングの激しい転がり接触応力に容易に耐えます。さらに、非常に滑らかなクロムメッキにより、驚くほど低い摩擦係数が得られ、高速ストローク時の発熱が低減され、定期的に潤滑が失われることなくシステムのクリーンな動作が維持されます。
現代の工業デザインでは、幅広い構成の柔軟性が求められます。卓上型の医療診断用流体分析装置には、実験室の密閉された筐体内に収まる微細で軽量なコンポーネントが必要ですが、頑丈な産業用ガントリー システムには、数トンのペイロードの下でのたわみに耐えるために大口径のシャフトが必要です。
これらの多様な設計制約を満たすために、iHF グループの製品ラインは、独自の構造プロジェクトに合わせた広範な寸法の柔軟性を提供します。

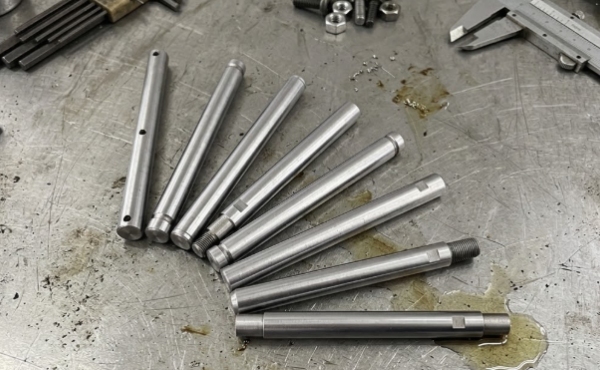

● マイクロ精密機器:最小直径範囲が 3 mm から始まる堅牢な構造が特徴で、小型アクチュエータ リンケージ、光学アライメント システム、半導体処理ヘッドに最適です。
● 産業用重機:最大 50 mm までの大規模なソリッド直径を提供し、位置がずれて曲がることなく、大きな半径方向およびねじり力に耐えるように構築されています。
● カスタマイズ可能な長さのダイナミクス: 10mm から最大 1500mm までのカスタマイズ可能な長さをサポートし、エンジニアは単一の連続した鋼片で拡張的なリニア輸送セットアップやショートストローク調整を構築できます。
この包括的なサイズ範囲により、設計エンジニアはさまざまな機械のバリエーションにわたって線形コンポーネントを標準化し、調達物流を簡素化し、施設の設置面積全体にわたって予測可能な機械性能を確保できます。
高速リニアガイドシャフトを自動機械に統合するには、端部の固定方法と構造的な取り付け構成を注意深く検討する必要があります。未加工の未加工のシャフトは、機械のフレームにしっかりと取り付けることができません。エンジニアは、シャフトをサポートブロックにしっかりと固定するために、タップ穴、雄ねじ、止め輪の溝、段付き直径などの精密な端部加工を必要とします。
iHF グループの高度な生産施設は、クライアントのエンジニアリング設計図に直接基づいて高精度のカスタム機械加工を提供します。 CNC 旋削およびフライス加工センターを利用して、主シャフト本体の高周波焼き入れされた外皮を乱すことなく、すべてのねじ山と面取りが正確に切断されます。
技術的な通知:すべての正確な工学寸法、定格荷重、およびカスタムの最終加工公差は、公式の技術マニュアルに従うことに注意してください。
公式データシートを参照することで、エンジニアリング チームは予想されるたわみ曲線を正確に計算し、正しいサポート ブロックを選択し、機械アセンブリ全体が安全な構造荷重制限内でスムーズに動作することを確認できます。
調達および運用管理の観点から見ると、iHF グループの精密研削コンポーネントを選択することは、製造ラインを将来にわたって保証するための決定的な戦略となります。安価な低グレードの汎用シャフトに依存すると、初期投資は削減できるかもしれませんが、ベアリングの早期故障、予期せぬライン停止、頻繁なメンテナンス追跡により継続的な長期費用が発生します。
iHF グループのプレミアム リニア コンポーネントを選択すると、総所有コストが直接削減されます。 g6 公差制御とクロムメッキ HRC 58 表面の組み合わせにより、リニア モーション アセンブリは何百万サイクルでも劣化することなく確実に動作します。この揺るぎない機械的安定性により、世界的なシステム インテグレーター、自動機械製造業者、ロボット販売代理店は、厳格な品質検査を迅速にクリアし、機器の稼働時間を最大化し、高額な商業エンジニアリング入札を快適に勝ち取ることができます。
