ベアリングを超えて: 高剛性リニア レール インフラストラクチャを調達するための技術的青写真

最新のオートメーション、CNC 加工、半導体製造、高速ピック アンド プレイス ロボティクスのアーキテクチャでは、直線運動軸の構造的完全性がシステム全体のパフォーマンスの上限を決定します。これらの多軸システムの中核には、 リニア ガイドが配置されています。これは、重いペイロードをサポートし、摩擦係数を最小限に抑え、激しい加速プロファイルの下で厳密なサブミクロンの位置再現性を維持するように設計された重要なコンポーネントです。

理想的なリニア ベアリング システムを選択するには、幾何学的制約、構造的負荷、環境条件、コスト要件のバランスを考慮する必要があります。機械設計エンジニアにとって、軸の最適化は汎用コンポーネントを見つけることではありません。それは、たわみを排除し、スティックスリップ現象を制御し、機械の動作寿命を延ばす正確な機械アセンブリを構成することです。

1. 幾何学的適応性: トラベル対ペイロード比の最大化

多軸動作計画における主な設計課題は、構造的なオーバーハングや不必要な重量を導入することなく、空間要件を満たす軸を構成することです。高度に最適化されたカスタム長のリニア ガイド レールは、さまざまなサイズにわたって構造上の柔軟性を提供することで、この課題に対処します。

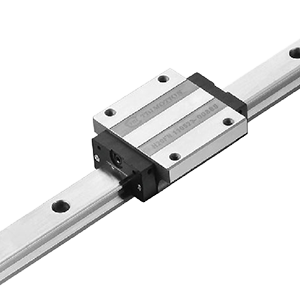

25mm から 2000mm までカスタマイズできるレール プロファイルを利用することで、システム設計者は正確な移動要件に合わせてセットアップを調整できるため、現場での複雑な切断や構造上の妥協が不要になります。この寸法範囲を補完するために、これらのシステムはモジュール構成をサポートしており、個々のレールごとに 1 ～ 8 個のスライド ブロックを使用できます。

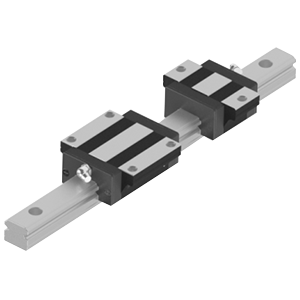

移動経路が長くペイロードが低い用途では、単一ブロック構成により摩擦と引きずりトルクが軽減されます。逆に、高モーメント、重荷重の産業用セットアップの場合は、複数のブロックを 1 つのレールに取り付けることで、ラジアル荷重、逆ラジアル荷重、横荷重が均等に分散されます。このマルチブロック レイアウトにより、局所的な応力を材料の弾性限界内に安全に保ち、トラックのへこみや不均一な摩耗を防ぎます。

2. 高度な冶金学: コア材料を環境ストレス要因に適合させる

動作環境は業界によって大きく異なります。超高真空 (UHV) 半導体クリーンルーム内で動作するリニアモーション システムは、高スループットの自動車溶接ラインで動作するリニア モーション システムとはまったく異なる応力要因に直面します。

ステンレス鋼のリニア ガイド コンポーネントを選択すると、高湿度や化学消毒剤を使用した環境での酸化が防止され、ボール ベアリングの再循環ループを中断する可能性のある表面の孔食のリスクが排除されます。一方、高剛性の炭素鋼リニア レールを選択すると、大きな静的および動的荷重下での構造剛性が最大化されます。これにより、大きなモーメント荷重下での弾性変形が防止され、急速な方向変更時の構造のたわみが最小限に抑えられます。

3. 精度グレーディング: 動作許容値をアプリケーションの要求に合わせる

過度の許容差を指定してシステムをオーバーエンジニアリングすると、プロジェクト全体のコストが増加しますが、アンダーエンジニアリングは精度のドリフトや早期の構造破損につながります。コストとパフォーマンスのバランスをとるために、最新のリニア モーション システムは、工場で校正された 2 つの異なる精度グレードに構造化されています。

標準グレード体系

コスト効率の高い自動化、マテリアルハンドリング、包装機械、物流システム向けに設計されています。このグレードは、サブミクロンの絶対精度よりも構造的な平行性とスムーズな動作が重視される、信頼性の高い低摩擦ソリューションを提供します。

精密グレードシステム

半導体ハンドリング、レーザー加工、ウェーハ検査、三次元測定機 (CMM) などの要求の厳しい分野向けに特別に設計されています。精密グレードの工業用リニアガイドは、高さと幅の寸法公差が厳しいのが特徴です。この幾何学的一貫性により、移動中の垂直方向と水平方向の振れが制限され、微振動が防止され、高解像度レーザー切断やナノメートルスケールの電子部品の配置に必要な正確な精度が保証されます。

4. トライボロジーと耐用年数の延長アーキテクチャ

リニアベアリングの長期的な性能は、内部の再循環ダイナミクスと潤滑メンテナンスに依存します。 iHFグループが設計したプレミアムシステム

潤滑剤の損失を防ぎ、浮遊汚染物質の侵入を防ぐために、各スライド ブロックには一体型の二重リップ エンド シール、底部シール、および内部スクレーパが装備されています。最適化された再循環エンド キャップにより、ボール ベアリングが戻り経路をスムーズに通過するため、摩擦が軽減され、動作音が低減され、グリースが均一に分配されます。この内部潤滑システムにより、メンテナンス間隔が延長され、総所有コスト (TCO) が削減され、数百万直線メートルの移動にわたって一貫した安定した動作が保証されます。

結論: 世界の産業全体でモーションの整合性を確保

高性能オートメーションでは、機械の全体的な信頼性はリニアガイドウェイの安定性に完全に依存します。低仕様のキャリブレーションされていないリニア トラックを選択すると、頻繁な位置ドリフト、過度の機械ノイズ、およびコストのかかる生産ダウンタイムが発生します。

iHF グループのような経験豊富なリニア モーション メーカーと提携することで、調達チームやシステム インテグレータは、高度にモジュール化された工場検証済みのリニア ソリューションにアクセスできるようになります。最大 2000 mm までのカスタマイズ可能なレール長、2 種類の材料選択 (ステンレス鋼と炭素鋼)、および特殊な精密グレーディングを提供する iHF グループは、より高速で、より正確で、耐久性の高い自動化システムを構築するために必要な堅牢な機械的基盤を提供します。
