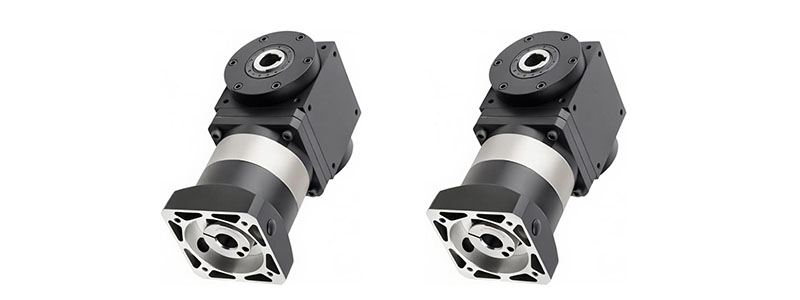

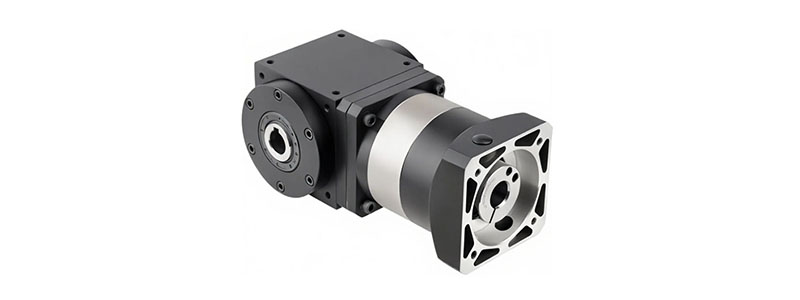

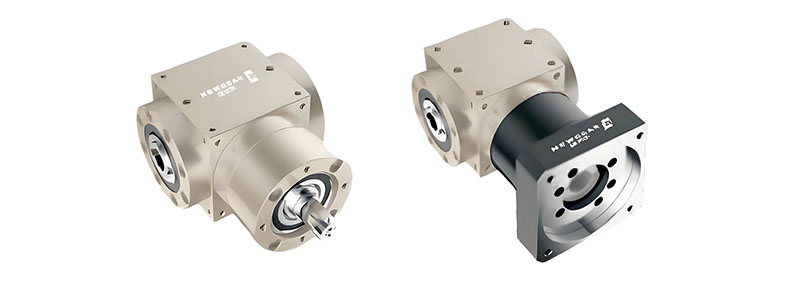

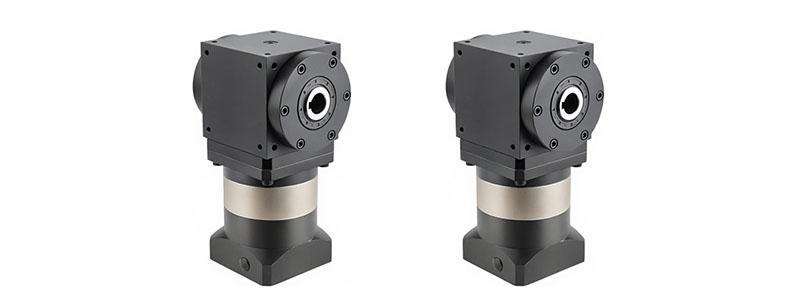

デュアルホール出力ギアボックス整流子 - AT-FH シリーズ

Productfeatures:

2軸出力、寸法を標準化

充実した入力接続仕様、豊富なオプションを提供

円すいころ軸受を搭載し、アキシアル荷重、ラジアル荷重の負荷能力を大幅に向上

はすばかさ歯車は専門的に取り付けられ、接触強度と曲げ強度を確保するために調整されています

密閉設計、オイル交換不要のメンテナンスフリーで長寿命を実現

入力シャフトにはキーを付けることができます。バックラッシュ: 6 ～ 15 分角

サイズ範囲:75–170

比率の範囲: 1 ～ 100

精度範囲: 6 ～ 15 分角

デュアルホール出力ギアボックス整流子 - AT-FH シリーズ

デュアルホール出力ギアボックス整流子 - AT-FH シリーズ

デュアルホール出力ギアボックス整流子 - AT-FH シリーズ

デュアルホール出力ギアボックス整流子 - AT-FH シリーズ

無料見積もりを受ける

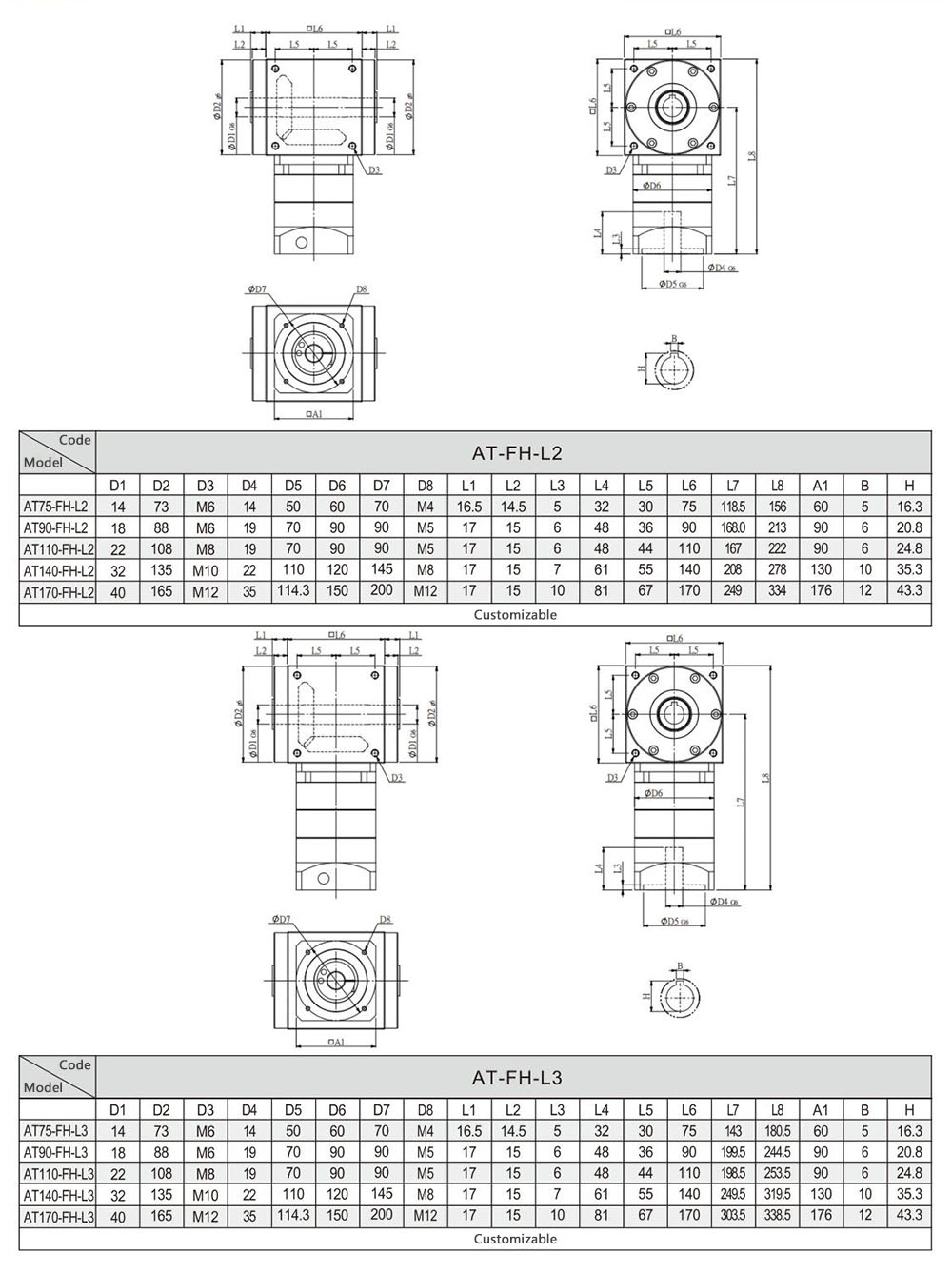

技術的パラメータ			モデルシリーズ	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
最大トルク			Nm	1.5 時間定格トルク
非常制動トルク			Nm	2.5 時間定格トルク
最大許容ラジアル力			N	2400	3200	5000	6500	9100
最大許容軸力			N	1200	1600	2500	3250	4550
最大入力速度			回転数	6000	6000	6000	6000	6000
定格入力速度			回転数	3000	3000	3000	3000	3000
ノイズ			dB	≤65	≤70	≤70	≤70	≤75
平均寿命			h	2000年（連続寿命50％減）
全負荷効率			%	L1≧97% L2≧94% L3≧92%
バックラッシュ	P2	L1	アークミン	≤6	≤6	≤6	≤6	≤6
		L2	アークミン	≤8	≤8	≤8	≤8	≤8
		L3	アークミン	≤15	≤15	≤15	≤15	≤15
慣性モーメント	L1	1	kg.cm2	1.3	3.14	7.62	23.54	59.09
	L1	2	kg.cm2	1.1	2.68	6.23	17.72	45.44
	L2	3	kg.cm2	0.22	1.2	1.2	5.3	15.8
		4	kg.cm2	0.17	0.95	0.95	4.1	15.2
		5	kg.cm2	0.16	0.86	0.86	3.6	15.1
		7	kg.cm2	0.14	0.79	0.79	3.2	15.1
		10	kg.cm2	0.14	0.75	0.75	3	15
	L3	12	kg.cm2	0.14	0.86	0.86	2.8	14.1
		15	kg.cm2	0.13	0.86	0.86	2.8	14.1
		20	kg.cm2	0.13	0.73	0.73	2.7	14.1
		25	kg.cm2	0.13	0.73	0.73	2.7	14.1
		28	kg.cm2	0.13	0.73	0.73	2.7	13.9
		30	kg.cm2	0.13	0.73	0.73	2.7	13.5
		35	kg.cm2	0.13	0.73	0.73	2.7	13.5
		40	kg.cm2	0.13	0.73	0.73	2.7	14.2
		50	kg.cm2	0.13	0.73	0.73	2.7	14.1
		70	kg.cm2	0.13	0.73	0.73	2.7	13.5
		100	kg.cm2	0.13	0.73	0.73	2.7	13.5

技術的パラメータ			モデルシリーズ	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
	仕様		比率	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
定格トルク	L1		1	45	78	150	360	585
	L1		2	42	68	150	330	544
	L2		3	40	78	105	165	360
			4	45	78	130	230	480
			5	45	78	130	230	480
			7	45	78	100	220	480
			10	10	30	75	175	360
	L2		12	40	78	105	165	360
			15	40	78	105	165	360
			20	45	78	130	230	480
			25	45	78	130	230	480
			28	45	78	130	230	480
			30	40	78	105	165	360
			35	45	78	130	230	480
			40	45	78	130	230	480
			50	45	78	130	230	480
			70	45	78	100	220	480
			100	30	75	75	175	360
保護の程度			IP65
動作温度			-10℃～90℃
重量（kg）	L1			2.3	4.5	7.3	15.4	24.5
	L2			2.9	5.9	7.7	18.3	30.7
	L3			03.25	7	8.9	20.3	37.9
