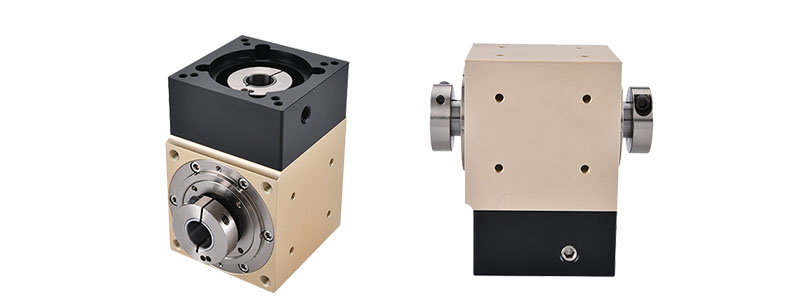

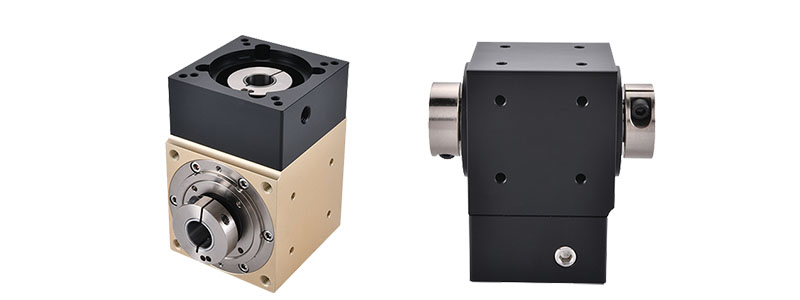

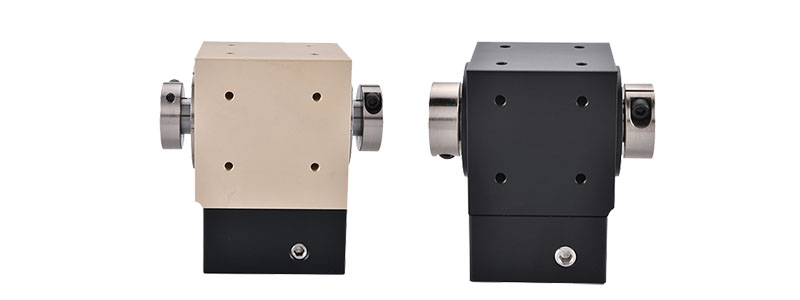

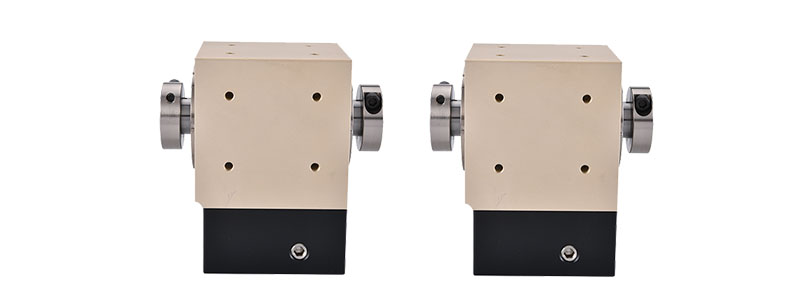

デュアルボア出力直交減速機 - PZTBシリーズ
PZTBシリーズ直角減速機：ヘリカルベベルギヤの採用により、モータを90度の角度で取り付けることができ、取付スペースを節約できます。
Productfeatures:
1、サイズ範囲: 42/60/90
2. ギア比範囲: 2/3/5
3. 精度範囲: 3 ～ 6 分角
4. 高精度、低騒音、高剛性
精密モデルは最小限のバックラッシュと正確な位置決めを特徴としています。トランスミッションギアは、正確なトランスミッション、低ノイズ、高剛性といった品質要件を満たすために精密に設計されています。
5. コンパクト・省スペース設計
はすばかさ歯車を採用しているため、モーターを90度の角度で取り付けることができ、設置スペースを節約できます。
| 製品シリーズ | 製品仕様 | ステージ | 比率 | ブラックラッシュ | 出力タイプ | 取付コード |
| PZTB | 42 60 90 | L1=1段 | 2 3 5 | P1=精密バックラス P2=標準バックラッシ | S6=一軸出力 | D1/D2/D3/D4/LR |
| すべてのモデルにはキー溝のない入力シャフトが付いています。追加加工が必要な場合は備考欄にご記載ください | ||||||
仕様 技術的パラメータ | PZTB42 | PZTB60 | PZTB90 | |||
| ステージ | 比率 | ユニット | ||||
| 定格トルクT,(N・m) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| 最大出力トルク T2N | Nm | 定格出力トルクの2.5倍 | ||||
| 定格入力速度 | 回転数 | 1500 | ||||
| 最大入力速度 | 回転数 | 300 | ||||
| 最大許容ラジアル力 | N | 350 | 560 | 1050 | ||
| 最大許容軸力 | N | 160 | 230 | 550 | ||
| 慣性モーメント | Kg·cm² | 0.03 | 0.08 | 0.09 | ||
| バックラッシュ | アークミン | P1≦3 P2≦6 | ||||
| 騒音レベル | dB | ≤58 | ≤58 | ≤60 | ||
| 全負荷効率 | % | 97% | ||||
| 耐用年数 | h | >20000 | ||||
| 動作温度 | ℃ | -25℃～90℃ | ||||
| 潤滑方法 | / | 合成グリース潤滑 | ||||
| 回転方向 | / | 同じ方向の入力と出力 | ||||
| 保護等級 | / | IP65 | ||||
| 取付タイプ | / | どれでも | ||||
| 重さ | Kg | 0.49 | 1.25 | 3.93 | ||
上記のパラメータは参照のみを目的としています。実際の製品の動作データが優先されます。

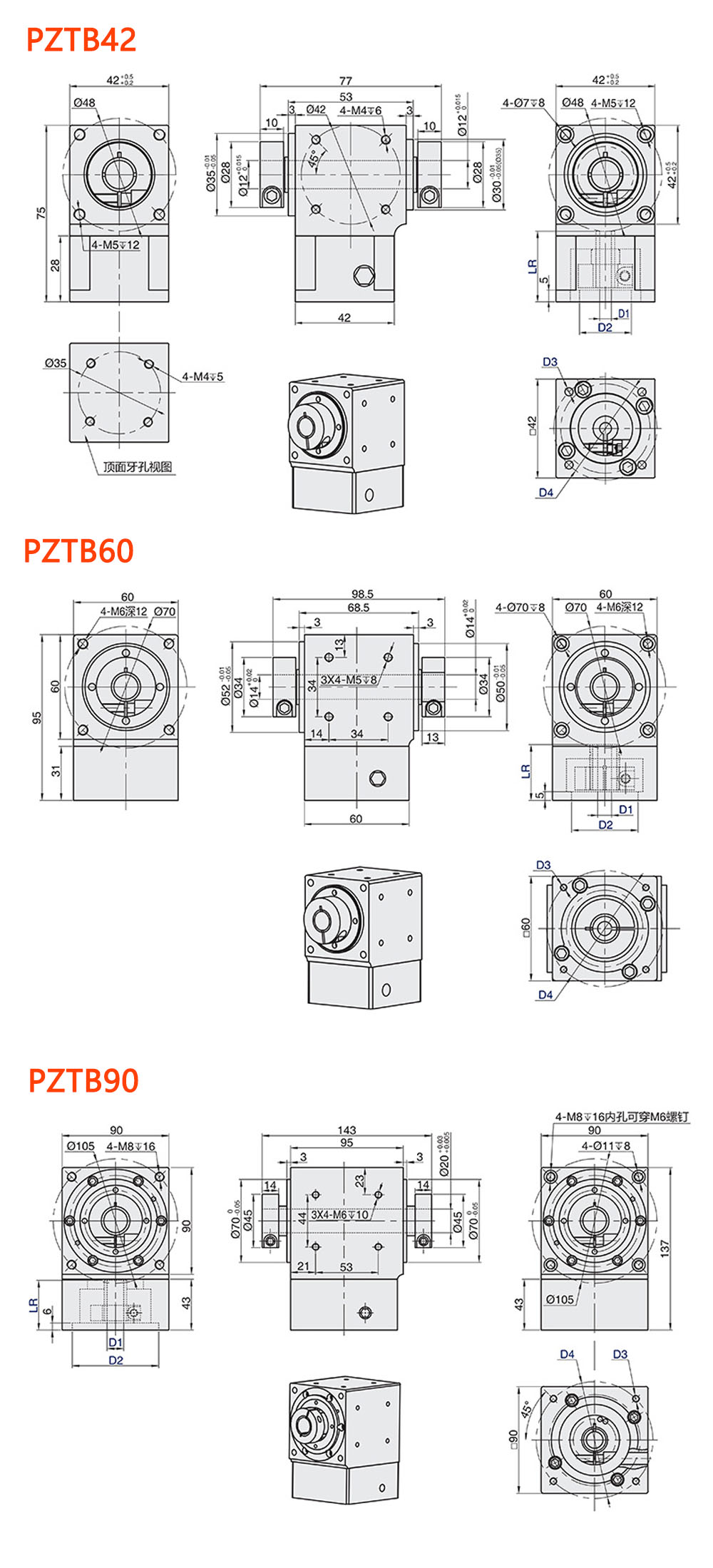

| シリーズ | ステージ | 比率 | バックラッシュ | 出力タイプ | 入力取付寸法 | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZTB42 | L1 | 2 3 5 | P1=精密バックラッシ P2=標準バックラッシ | S3=一軸出力 | 5 | 22 | M3 | 43.8 | LR30 |
| 5 | 22 | 3.5 | 43.8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZTB60 | 8 | 36 | M4 | 70.7 | LR32 | ||||
| 8 | 38.1 | M4 | 66.7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZTB90 | 14 | 73 | M5 | 98.4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
