今日のオートメーション環境において、機械設計者は絶え間ないパラドックスに直面しています。それは、機械の設置面積が縮小し続ける一方で、トルク密度の増加と円弧未満の位置決め精度が求められるということです。インライン遊星ギアボックスは同軸構成で広く使用されていますが、機械フレームの延長、非効率なドライブトレインの配線、または最適ではないモーターの向きなど、機械的な妥協を強いられることがよくあります。

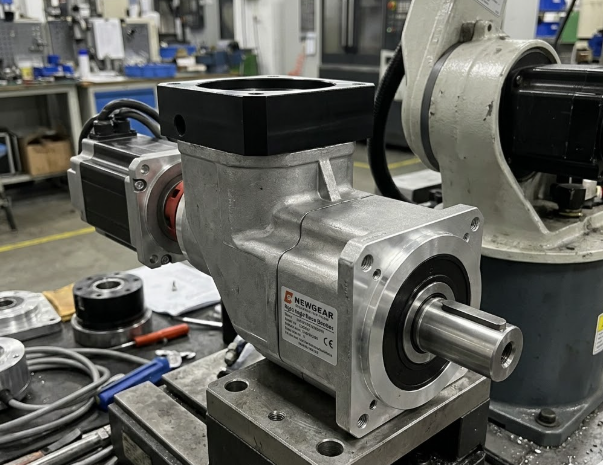

ここで、Newgear ライト アングル サーボ ギアボックスが戦略的な代替手段を提供します。駆動軸の方向を 90 度変えることにより、サーボレベルの精度を犠牲にすることなく、コンパクトな機械アーキテクチャが可能になります。 iHF グループでは、スペース効率がシステムのコストとパフォーマンスに直接影響を与える半導体装置、医療オートメーション、協働ロボット工学などから、直角構成に対する需要が大幅に増加しています。
すべての直角サーボ ギアボックスが同等のパフォーマンスを提供するわけではありません。 Newgear のポートフォリオでは主にハイポイド技術と精密ベベル技術が使用されており、それぞれに明確なトレードオフがあります。
ハイポイド設計では、オフセット軸を備えたスパイラルカットのかさ歯車を使用し、コンパクトなフォームファクタでより高い減速比を実現します。標準的なベベルシステムと比較して、バックラッシが低く、スムーズなトルク伝達と優れた耐荷重性を備えています。また、オフセットによりベアリングの統合を大きくすることができ、ラジアル荷重とアキシアル荷重の処理が向上します。これはベルト駆動またはラックアンドピニオン システムで特に重要です。
ベベル ギアボックスは交差するシャフトを使用しており、ストレート、ヘリカル、スパイラル カットのバリエーションがあります。ヘリカルおよびスパイラル設計により、よりスムーズな噛み合いと高い効率が実現します。これらは費用対効果が高いですが、軸受負荷が高いため、ハイポイドまたは遊星システムと比較して一般に剛性と効率が低くなります。
ウォーム システムは、高い一段減速能力を備えていますが、効率が低く、バックドライブ能力が限られているため、精密なモーション制御を必要とするほとんどのサーボ グレードのアプリケーションには適していません。
その結果、最新のサーボ アプリケーションは主にハイポイドおよび精密ベベル ソリューションに依存しています。
直角サーボ ギアボックスを選択する場合、次の 4 つのパラメータが重要です。
バックラッシュは、閉ループシステムの位置決め精度に直接影響します。高性能ハイポイド ギアボックスは ≤ 1.3 arcmin を達成し、高精度ベベル システムの範囲は ≤ 2 ～ 4 arcmin です。このレベルは、CNC および半導体グレードのモーション コントロールをサポートします。
剛性が高くなることで負荷時の弾性変形が軽減され、多軸システムの整定時間と輪郭精度が向上します。一体化されたハウジングのリングギヤと高耐久ベアリングにより剛性が大幅に向上します。
公称トルクは連続運転能力を定義し、ピーク トルクは短時間の動的イベントをサポートします。一般的な範囲は 20 Nm ～ 10,450 Nm で、ピーク容量は公称トルクの 200 ～ 300% に達します。
最新のサーボ モーターは 3,000 ～ 6,000 RPM で動作し、高速タイプでは 18,000 RPM に達します。ギアボックスは、熱による劣化や潤滑油の故障なしにこれらの速度を維持する必要があります。
90 度構成には、スペースの節約以外にも、システム レベルでのいくつかの利点があります。
モーターの向きの柔軟性によりケーブルの負担が軽減され、屈曲疲労が最小限に抑えられることでシステムの信頼性が向上します。
多くの設計は、ケーブル、空気圧ライン、または光ファイバーのスルーボア配線をサポートしており、回転システムのスリップ リングを排除しています。
ギア減速により、反射慣性が比の 2 乗で減少します。 10:1 システムは慣性を 100 分の 1 に低減し、より小さなモーターでより大きな負荷を効率的に駆動できるようにします。
標準フランジ互換性 (NEMA およびメートル形式) により、カスタム アダプターを使用せずにモーターを直接統合できます。
さまざまな業界に合わせたギアボックス特性が必要です。
熱安定性と持続的な精度が必要です。低摩擦ベアリングと最適化された熱放散が重要です。
人間とロボットの安全なインタラクションと正確なティーチモード位置決めを確保するには、超低バックラッシュを備えた軽量と慣性が必要です。
繰り返しの起動停止負荷下でのハイサイクル耐久性が要求され、耐疲労ベアリングと安定した潤滑システムが必要です。
クリーンルームへの適合性、微粒子の発生の少なさ、汚染を防ぐための永久密閉潤滑システムが必要です。
iHF グループでは、ギアボックスの選択はカタログによる決定ではなく、アプリケーション エンジニアリング プロセスとして扱われます。業界が油圧および空圧システムから完全電動サーボ アーキテクチャに移行するにつれて、サーボ高精度ギア システムの需要は増加し続けています。
世界の精密ギアボックス市場は、2026 年までに 60 億米ドルに達すると予測されており、サーボグレードのシステムが総需要のほぼ半分を占めています。 OEM をサポートするために、iHF グループはトルク速度モデリング、CAD 統合、最適なモーターとギアボックスのペアリングを保証する慣性マッチング解析などの完全なエンジニアリング サポートを提供します。
サプライチェーンの回復力も重要です。合金鋼の調達と精密機械加工能力にはばらつきがあるため、地域ごとの品質管理と製造の一貫性が戦略的優先事項となっています。
高品質の直角サーボ ギアボックスはメンテナンスフリーで動作するように設計されており、密閉潤滑システムは 20,000 時間以上の動作時間に耐えられると評価されています。
ただし、温度モニタリングは依然として重要です。過度の温度上昇は、過負荷または位置ずれを示していることがよくあります。振動解析は、音響周波数パターンの変化がベアリングやギアの摩耗を示す可能性があるため、予知保全に推奨されます。
長期比較のために、試運転中にベースラインの振動サインを記録する必要があります。
A: ハイポイド ギアは転がり摩擦に依存しており、90 ～ 96% の効率と低いバックラッシを維持します。ウォーム ドライブは滑り摩擦に依存しているため、効率が 60 ～ 75% に低下し、正確なサーボ インデックスには不向きな高い熱負荷が発生します。
A: はい。ほとんどのユニットは、水平、垂直、または逆さの取り付けをサポートしています。ただし、ギアメッシュの継続的な潤滑を確保するには、選択した方向に基づいて特定のグリース充填レベルを確認する必要があります。
A: 直角構成では、ベベルステージの方向損失により、効率がわずかに 2 ～ 5% 低下します。ただし、これは、設置面積の削減と機械的配線の利点によって大幅に上回ります。
