Newgear 減速用直角ベベルギアボックス PVLN
速度比範囲: 3-100
精度範囲: 8～16アーク分
今すぐお問い合わせ
Newgear スパー直角ベベルギアボックス PVFN（Nema 17用）
Productfeatures:
製品の特徴と利点:
· スパイラル ベベル ギアによる直角出力により、コンパクトなレイアウトでスペースを節約します。
· 角フランジ出力とストレートギアを組み合わせたシンプルでコスト効率の高い設計。
· 低バックラッシュ（8～16分）のキー溝付き入力シャフトにより、正確な位置決めが保証されます。
· 堅牢な構造により高いトルク容量と長期にわたる信頼性を実現します。
· さまざまなアプリケーション向けの OEM カスタマイズをサポートします。
仕様:
· サイズ: 60～160 | 比率: 3～100 | 精度: 8～16分角
Newgear PVFN シリーズは、オートメーションおよび産業機器の精密なモーション制御を実現する、コンパクトで耐久性のある直角ギアボックスを提供します。

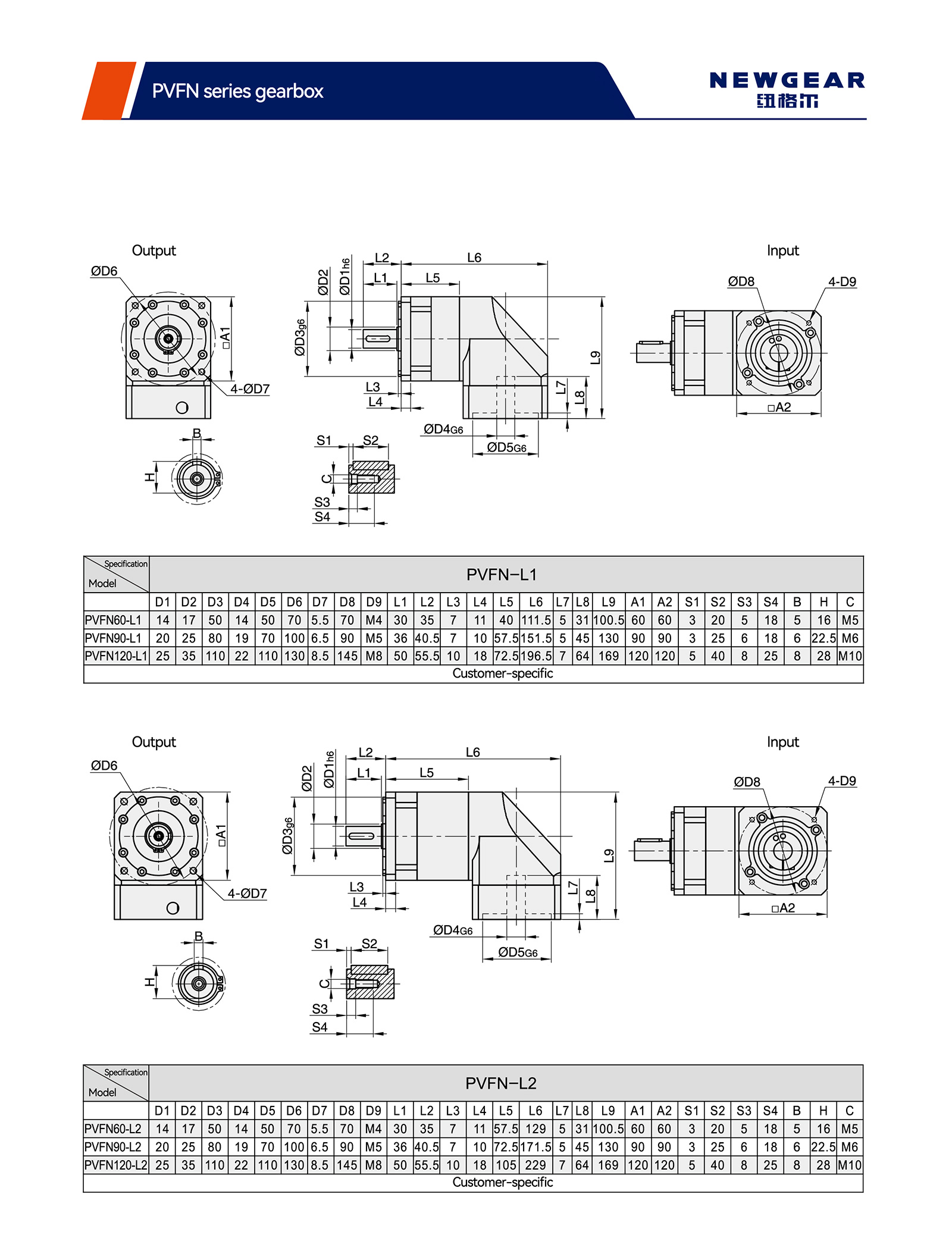

| 技術的パラメータ | モデルシリーズ | PVFN60 | PVFN90 | PVFN120 | ||
| 最大トルク | Nm | 1.5時間定格トルク | ||||
| 緊急ブレーキトルク | Nm | 2時間定格トルク | ||||
| 最大許容ラジアル力 | 北 | 240 | 450 | 1240 | ||
| 最大許容軸力 | 北 | 220 | 430 | 1000 | ||
| ねじり剛性 | Nm/アーク分 | 1.8 | 4.85 | 11 | ||
| 最大入力速度 | 回転数 | 8000 | 6000 | 6000 | ||
| 定格入力速度 | 回転数 | 4000 | 3500 | 3500 | ||
| ノイズ | dB | ≤58 | ≤60 | ≤65 | ||
| 平均寿命 | h | 20000 | ||||
| 全負荷効率 | % | L1≥95% L2≥92% | ||||
| 反発 | P1 | L1 | アークスミン | ≤8 | ≤8 | ≤8 |
| L2 | アークスミン | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | アークスミン | ≤16 | ≤16 | ≤16 | |
| L2 | アークスミン | ≤20 | ≤20 | ≤20 | ||
| 慣性モーメント | L1 | 3 | kg.cm° | 0.46 | 1.73 | 12.78 |
| 4 | kg.cm2 | 0.46 | 1.73 | 12.78 | ||
| 5 | kg.cm2 | 0.46 | 1.73 | 12.78 | ||
| 7 | kg.cm° | 0.41 | 1.42 | 11.38 | ||
| 10 | kg.cm2 | 0.41 | 1.42 | 11.38 | ||
| L2 | 12 | kg.cm2 | 0.44 | 1.49 | 12.18 | |
| 15 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 16 | kg.cm' | 0.44 | 1.49 | 12.18 | ||
| 20 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 25 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 28 | kg.cm' | 0.44 | 1.49 | 12.18 | ||
| 30 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 35 | kg.cm2 | 0.44 | 1.49 | 12.18 | ||
| 40 | kg.cm° | 0.44 | 1.49 | 12.18 | ||
| 50 | kg.cm2 | 0.34 | 1.25 | 11.48 | ||
| 70 | kg.cm2 | 0.34 | 1.25 | 11.48 | ||
| 100 | kg.cm° | 0.34 | 1.25 | 11.48 | ||
| 技術的パラメータ | モデルシリーズ | PVFN60 | PVFN90 | PVFN120 | ||
| 仕様 | 比率 | |||||
| 定格トルク | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| 保護の程度 | IP65 | |||||
| 動作温度 | —10℃～90℃ | |||||
| 重量（kg) | L1 | 1.7 | 4.4 | 10 | ||
| L2 | 1.9 | 5.0 | 13 | |||
