振動制御からトルク安定性まで: フレックスカップリングシャフトの背後にある科学

産業用モーション システムでは、トルク伝達精度は単なる性能指標ではなく、構造上の要件です。ミスアライメント、振動、ねじり衝撃は、回転機械における最も根深い課題の 1 つです。これらの制約に対処するために、フレックス カップリング シャフトは現代のドライブトレイン エンジニアリングにおいて重要なコンポーネントとなっており、トルクの完全性を損なうことなく制御された柔軟性を可能にします。

iHF グループでは、オートメーション システム、ロボット工学、包装機械、頑丈な機械伝送ラインなどの要求の厳しい産業環境向けに、高負荷の安定性、耐疲労性、および精密なアライメント補正に重点を置いて、フレックス カップリング シャフト ソリューションを開発しています。

1. エンジニアリングの文脈におけるフレックスカップリングシャフトの理解

フレックス カップリング シャフトという用語は、一般に、2 つの回転シャフト間でトルクを伝達すると同時に以下に対応するように設計された機械コネクタの一種を指します。

● 平行オフセット

● アキシアル変位

● ねじり振動減衰

関連するロングテール SEO キーワードのバリエーションは次のとおりです。

● 産業用駆動システム用フレキシブルシャフトカップリング

● 重機用高トルクフレックスカップリングシャフト

● サーボモーター用精密フレキシブルカップリングシャフト

● 振動減衰シャフトカップリングソリューション

● ミスアライメント補正フレックスシャフトカップリング

リジッド カップリングとは異なり、フレックス カップリング シャフトは制御された弾性をドライブトレインに導入し、機械的応力がベアリング ポイントやモーター インターフェイスに集中するのではなく、確実に再分散されます。

2. エンジニアリング構造と機能設計原則

最新のフレックス カップリング シャフトは通常、高度な冶金設計と精密機械加工プロセスを組み合わせています。最も一般的な構造形式は次のとおりです。

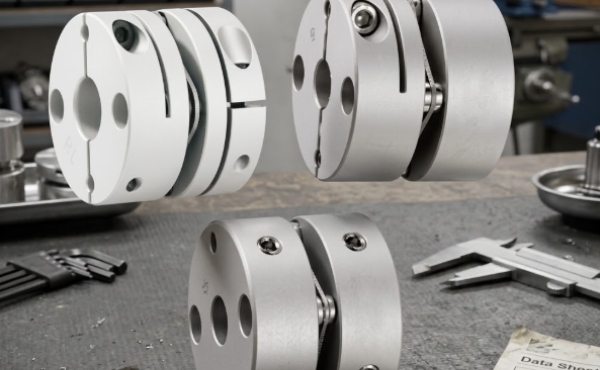

● ビーム型フレキシブルカップリング

● 高精度のモーション制御を実現するベローズカップリング

● トルクの安定性とバックラッシュゼロの伝達を実現するディスクカップリング

● ジョータイプのエラストマーカップリングで衝撃を吸収します。

各設計タイプは、特定の機械的要件に対応します。

● ビームカップリングは適度な柔軟性と高いねじり剛性を提供します。

● ベローズカップリングはサーボシステムにほぼゼロのバックラッシュ性能を提供します。

● ディスクカップリングはミスアライメント補正とトルク剛性を両立

● エラストマーカップリングはダンピングとノイズ低減に重点を置いています。

iHF グループでは、トルク容量、疲労寿命、連続負荷サイクル下での回転精度といったバランスの取れた性能マトリクスを重視したエンジニアリング設計を行っています。

3. 産業用途における主なパフォーマンス上の利点

3.1 性能損失のない位置ずれ補正

実際の設置では、完璧なシャフトの位置合わせが達成できることはほとんどありません。フレックス カップリング シャフトは、角度および半径方向の偏差を吸収することで取り付け公差を軽減し、以下を大幅に削減します。

● ベアリングの摩耗

● モータ軸応力

● システムのダウンタイム

3.2 振動・衝撃吸収

機械システムでは、起動時や負荷の変化時に一時的なトルク スパイクが発生することがよくあります。フレキシブルカップリングシャフトは機械的緩衝材として機能し、以下を削減します。

● 高調波振動伝達

● ギアボックス疲労荷重

● 構造共振リスク

3.3 高いトルク伝達効率

高度な合金ベースの設計により、フレックス カップリング シャフトは構造弾性を維持しながら高トルク負荷を伝達できます。これは、以下の場合に特に重要です。

●  CNC加工システム

● コンベヤドライブアセンブリ

● 包装自動化ライン

3.4 メンテナンスの最適化

応力集中を最小限に抑えることで、フレックス カップリングはサービス間隔を延長し、計画外のメンテナンスを削減し、ライフサイクル全体のコスト効率を直接向上させます。

4. アプリケーション固有のエンジニアリングの使用例

4.1 ロボット工学と自動化システム

精密なモーション制御にはバックラッシのないトルク伝達が必要です。フレックスカップリングシャフトにより、サーボモーターのスムーズな同期と位置精度が保証されます。

4.2 工業用ポンプおよびコンプレッサー

流体ハンドリング システムでは、熱膨張による位置ずれがよく発生します。フレキシブルカップリングは、負荷条件が変化してもシャフトの動作を安定させます。

4.3 CNC と工作機械

高速スピンドル システムは、振動のないトルク伝達に依存しています。フレックスカップリングシャフトにより高調波歪みが低減され、加工精度が向上します。

4.4 エネルギーおよび重機械システム

タービン、発電機、および重量物駆動システムでは、これらのカップリングは極度の機械的ストレス下でドライブトレインの完全性を保護します。

5. 材料科学と製造精度

フレックスカップリングシャフトの性能は、材料の選択と製造精度に大きく依存します。一般的な材料には次のものがあります。

● ステンレス鋼（耐食性+疲労強度）

● アルミニウム合金（軽量ダイナミックシステム）

● 高強度合金鋼（重トルク用途）

iHF グループが使用する高度な製造技術には次のものがあります。

●  CNC精密加工

● レーザーアライメントのバランス調整

● 耐応力性を高める熱処理

● 模擬負荷条件下での動的トルク試験

これらのプロセスにより、寸法精度と長期的な機械的信頼性が保証されます。

6. エンジニアリングバイヤーの選択基準

フレックス カップリング シャフトを選択するとき、エンジニアは通常、次の点を評価します。

● 最大定格トルク

● 芯ずれ許容範囲

● 回転速度能力（回転数制限）

● バックラッシ特性

● 繰返し荷重下での疲労寿命

● 耐環境性（温度、腐食、粉塵）

選択を誤ると、早期に故障したり、振動が不安定になったり、システムの効率が低下したりする可能性があります。したがって、導入前にエンジニアリンググレードの検証が不可欠です。

7. iHFグループのエンジニアリングアプローチ

iHF グループは、システムレベルの設計思考をフレックス カップリング シャフトの開発に統合しています。カップリングをスタンドアロンのコンポーネントとして扱うのではなく、エンジニアリングの焦点はドライブトレインの相乗効果にあります。

● モーター - カップリング - 負荷の動的マッチング

● 振動周波数のデカップリング

● 負荷分散の最適化

● ロングサイクル動作安定性

これにより、各フレックス カップリング シャフトがコネクタとしてだけでなく、精密なモーション コントロール インターフェイスとしても機能することが保証されます。

結論: 現代産業におけるフレックスカップリングシャフトの戦略的役割

産業用システムが高度な自動化、より厳しい公差、連続運転の要求に向かうにつれて、フレックス カップリング シャフトは機械付属品から重要な性能を実現するものへと進化しました。

柔軟性とトルク精度を組み合わせる能力により、現代のドライブトレイン エンジニアリングにおいて不可欠なものとなっています。 iHF グループは、高度な設計および製造能力により、システムの信頼性を高め、運用リスクを軽減し、次世代の産業オートメーションをサポートするカップリング ソリューションを提供し続けています。
