ミクロン単位から極意まで：iHFクロスローラースライドによる高精度モーション

光学、半導体製造、計測などの高精度エンジニアリング分野では、超高精度かつ安定した直線運動システムへの需要がますます高まっています。iHFクロスローラースライドは、卓越した位置決め精度、滑らかな動作、そして構造的な安定性を実現するために設計された、高度なソリューションです。iHFグループが開発したこの先進的な直線運動システムは、クロス状に配置されたローラーと精密なV溝ガイドを統合することで、従来の摺動機構に比べて優れた性能を発揮します。

1. クロスローラースライドとは何ですか？

高精度クロスローラー式リニアステージは、2つのV字型ガイドウェイの間に直交（交差）に配置された円筒形ローラーを使用する機械式位置決めプラットフォームです。

◆コアデザインコンセプト：

● ローラーは90°の角度で配置されています

● ローラーがV溝面に同時に接触する

● 荷重は複数の接触点に均等に分散されます

この構成により、精密位置決め用のクロスローラー式リニアスライドは、摩擦を最小限に抑えつつ、極めて滑らかな動きと高い剛性を実現できます。

2. 構造設計と動作原理

V溝ガイドシステムを備えたクロスローラー式スライドは、滑り摩擦ではなく転がり接触に基づいて動作します。

主要な構造要素：

◆ クロス配置ローラー

向きを交互にすることで荷重分散が改善される

多方向荷重（半径方向、軸方向、モーメント）に対応

◆ V溝ガイドレール

精密研磨された表面

正確な直線誘導を保証します

◆プリロード機構

ローラーとガイドウェイ間の隙間をなくします

剛性と位置決め精度を向上させます

iHFグループは、産業用途向けの高安定性クロスローラー式スライドを製造しており、厳しい条件下でも安定した性能を保証します。

3. 駆動機構と製品バリエーション

iHFクロスローラー・スライドシステムは、さまざまな精度要件に対応するため、複数の駆動構成を提供します。

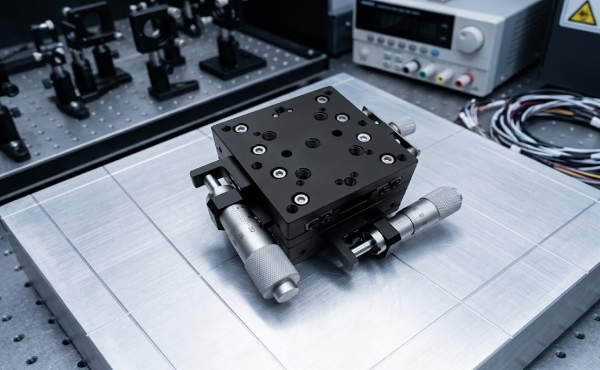

◆マイクロメータヘッド送りクロスローラースライド

最小読み取り値：0.01 mm

定量的な手動調整に適しています

実験室での作業や光学アライメント作業に最適です。

◆ リードスクリュー駆動式クロスローラースライド

微粉砕用途向けに設計されています

滑らかで安定した動作制御

目盛りがないため、数値読み取りには適していません。

◆マイクロメーターヘッド駆動式高解像度スライド

解像度最大0.5μm

超精密な位置決めを可能にする

高精度測定システムに適しています

これらのオプションにより、カスタムクロスローラースライド製造ソリューションは、さまざまな産業ニーズに対応できるようになります。

4. 多軸構成オプション

現代のアプリケーションでは、多次元的な動作が求められることがよくあります。多軸クロスローラー式スライドシステムは、さまざまな構成に対応しています。

● X軸：一方向への直線運動

●  Y軸：垂直方向の直線運動

●  XZ軸：水平方向と垂直方向の動きを組み合わせたもの

●  XYZ軸：完全な3次元位置決め

iHFグループは、多軸位置決め用のモジュール式クロスローラー式スライドシステムを提供し、柔軟なシステム統合を可能にします。

ビデオ

5．パフォーマンス上の利点

高精度クロスローラー式スライドステージには、以下のような技術的な利点があります。

◆卓越した位置決め精度

クロスローラー設計により、偏差を最小限に抑え、再現性を確保します。

◆高剛性

プリロードされたローラーはバックラッシュを解消し、構造的な剛性を向上させます。

◆ スムーズな動き

転がり接触は摩擦とスティックスリップ現象を低減する。

◆コンパクト設計

コンパクトな設置面積ながら、高い耐荷重性能を実現。

これらの特長により、自動化および光学用途向けの高精度クロスローラーリニアステージは、過酷な環境下でも非常に高い効果を発揮します。

6. アプリケーションシナリオ

産業用クロスローラー式スライドのサプライヤーは、幅広い高精度アプリケーションに対応しています。

◆ 光学機器

レンズの位置合わせと校正

◆半導体製造装置

ウェハの位置決めと検査

◆計測システム

高精度測定プラットフォーム

◆医療機器

診断機器における精密位置決め

◆自動化とロボット工学

精密組立・検査システム

iHFグループは、これらの業界向けにカスタマイズされたクロスローラー式スライドソリューションを提供しています。

7．設置および位置合わせに関する考慮事項

精密クロスローラー式スライドシステムを最大限に活用するには、適切な設置が不可欠です。

◆ ベストプラクティス：

● 平らでしっかりとした取り付け面を確保してください。

● 規定容量を超える過負荷を避けてください

● 清潔な作業環境を維持する

● 適切な締め付けトルクを使用してください

これらの対策により、長寿命クロスローラー式スライドシステムの最適な性能が保証されます。

8. 保守と信頼性

耐久性に優れたクロスローラー式スライドのメーカーは、長期的な信頼性を重視する必要がある。

◆メンテナンスガイドライン：

● ローラーとガイドウェイの定期的な潤滑

● 汚染や破片の有無の検査

● 定期的な精度検証

iHFグループは、メンテナンスの手間が少ないクロスローラー式スライドシステムを設計し、稼働停止時間を削減します。

9. iHFグループを選ぶ理由

信頼できるサプライヤーとして、iHFグループは高精度クロスローラー式スライドの製造を専門としています。

◆主な強み：

● 先進的な製造技術

● 厳格な品質管理システム

● 幅広い製品ラインナップ

● グローバルな供給能力

彼らの専門知識は、重要な位置決めおよびモーション制御アプリケーションにおいて、信頼性の高いパフォーマンスを保証します。

10．よくある質問（FAQ）

Q1：クロスローラー式スライドの主な利点は何ですか？

高精度、滑らかな動作、そして優れた剛性を備えています。

Q2：マイクロメータヘッド送り機構とリードスクリュー駆動機構の違いは何ですか？

マイクロメータヘッドは定量的な調整を可能にし、リードスクリューは目盛りのない滑らかで連続的な動きを提供する。

Q3：クロスローラー式スライドは多軸システムで使用できますか？

はい、X、Y、XZ、およびXYZ構成に対応しています。

Q4：クロスローラー式スライドは、どの業界に最も大きなメリットをもたらしますか？

光学、半導体、計測、医療機器、自動化。

結論

iHFクロスローラースライドは、高精度な直線運動を実現する高性能ソリューションであり、比類のない精度、安定性、柔軟性を提供します。革新的な設計に加え、豊富な駆動オプションと多軸構成に対応しているため、高度なエンジニアリング用途に欠かせない製品となっています。

iHFグループは、高度な技術力と製造能力を活かし、世界中の産業向けに信頼性が高くカスタマイズ可能なクロスローラー式スライドシステムを提供し続けています。
